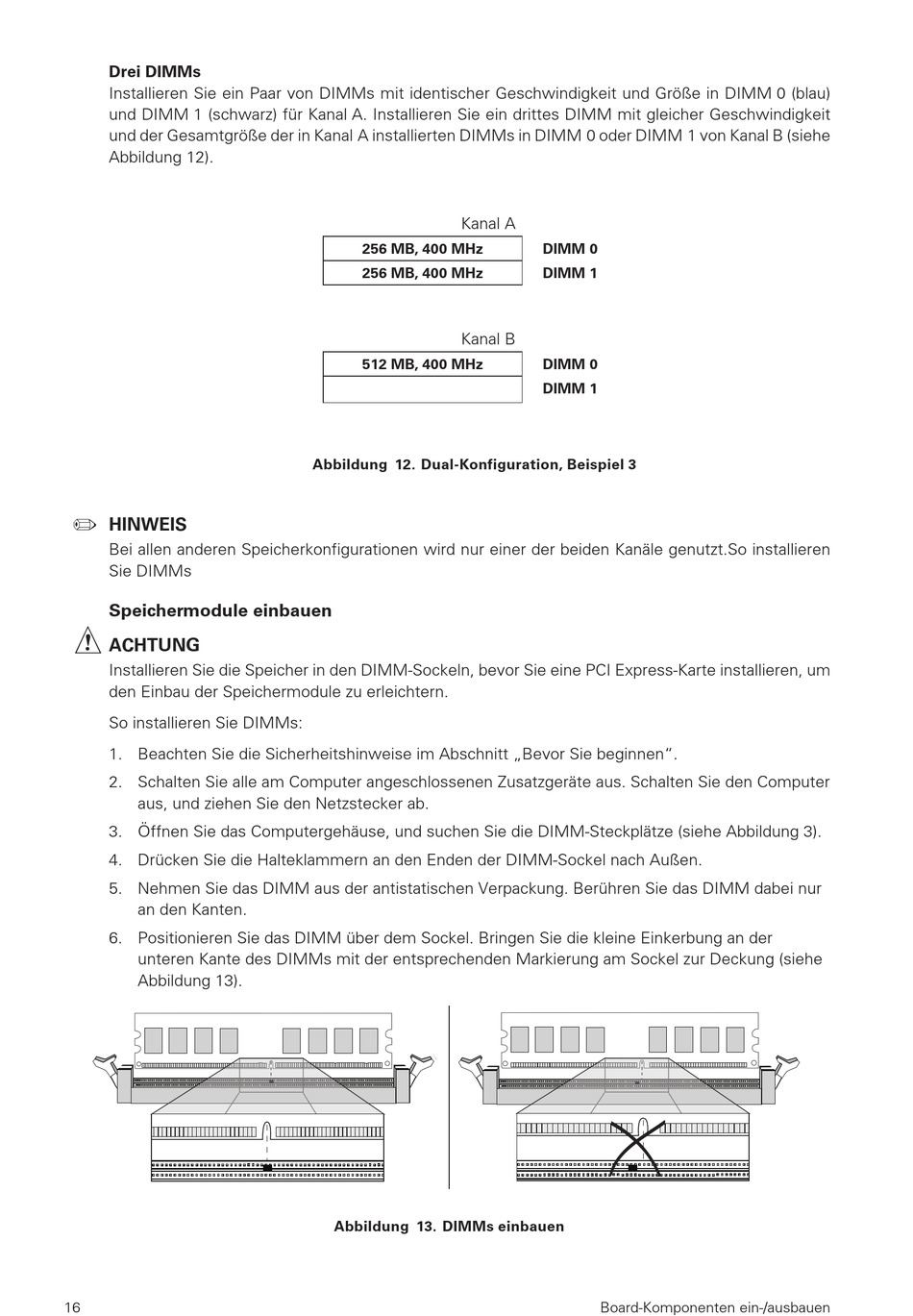

Drei DIMMs
Installieren Sie ein Paar von DIMMs mit identischer Geschwindigkeit und Größe in DIMM 0 (blau)
und DIMM 1 (schwarz) für Kanal A. Installieren Sie ein drittes DIMM mit gleicher Geschwindigkeit
und der Gesamtgröße der in Kanal A installierten DIMMs in DIMM 0 oder DIMM 1 von Kanal B (siehe
Abbildung 12).

HINWEIS
Bei allen anderen Speicherkonfigurationen wird nur einer der beiden Kanäle genutzt.So installieren
Sie DIMMs

Speichermodule einbauen

ACHTUNG
Installieren Sie die Speicher in den DIMMSockeln, bevor Sie eine PCI ExpressKarte installieren, um
den Einbau der Speichermodule zu erleichtern.
So installieren Sie DIMMs:
1. Beachten Sie die Sicherheitshinweise im Abschnitt „Bevor Sie beginnen".
2. Schalten Sie alle am Computer angeschlossenen Zusatzgeräte aus. Schalten Sie den Computer
aus, und ziehen Sie den Netzstecker ab.
3. Öffnen Sie das Computergehäuse, und suchen Sie die DIMMSteckplätze (siehe Abbildung 3).
4. Drücken Sie die Halteklammern an den Enden der DIMMSockel nach Außen.
5. Nehmen Sie das DIMM aus der antistatischen Verpackung. Berühren Sie das DIMM dabei nur
an den Kanten.
6. Positionieren Sie das DIMM über dem Sockel. Bringen Sie die kleine Einkerbung an der
unteren Kante des DIMMs mit der entsprechenden Markierung am Sockel zur Deckung (siehe
Abbildung 13).
16 16
Kanal A
256 MB, 400 MHz
256 MB, 400 MHz
Kanal B
512 MB, 400 MHz
Abbildung 12. Dual-Konfiguration, Beispiel 3
Abbildung 13. DIMMs einbauen
DIMM 0
DIMM 1
DIMM 0
DIMM 1
