Komponenten des Mainboards

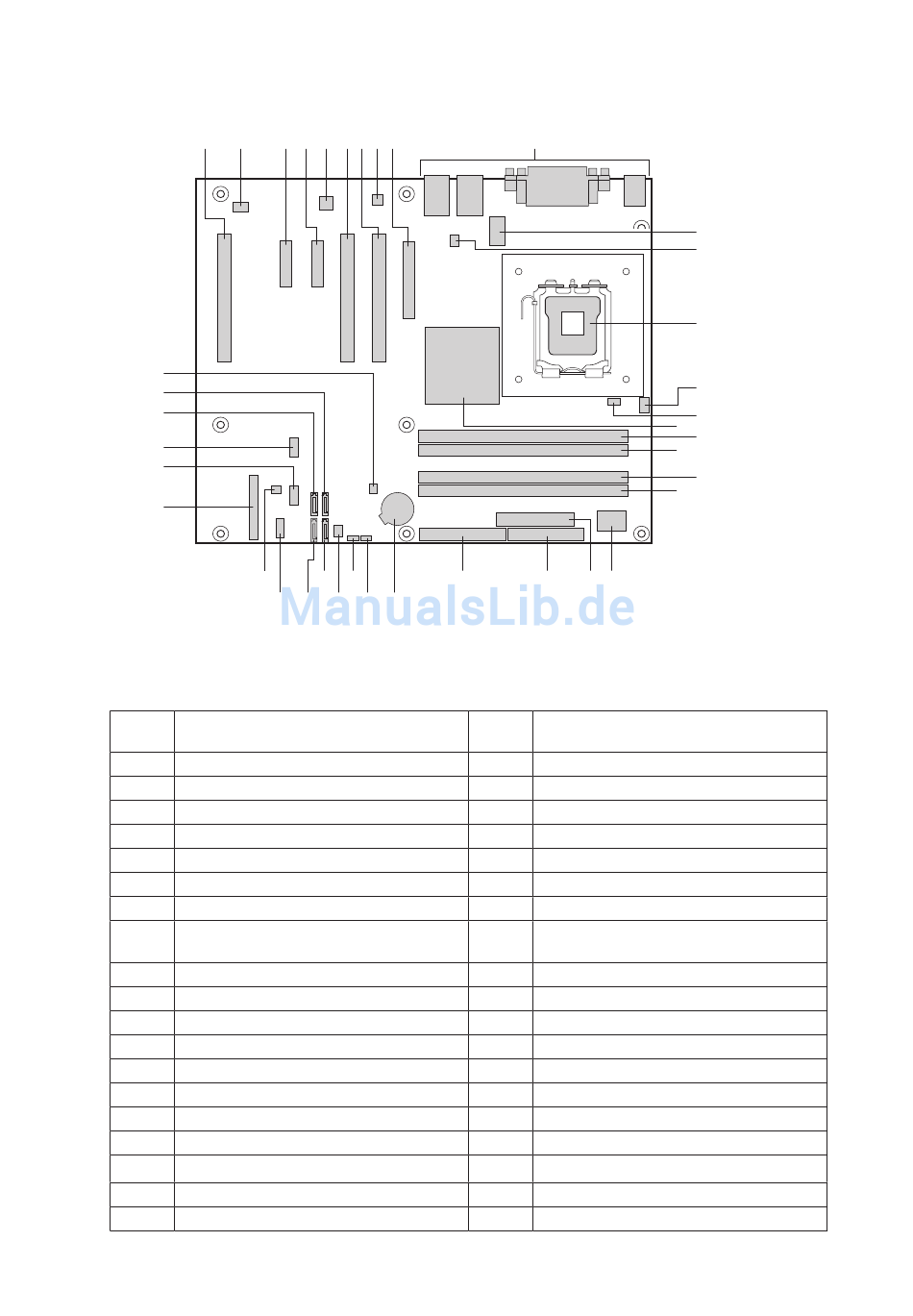

In Abbildung 3 sind die Positionen der wichtigsten Komponenten des Mainboards dargestellt.
A B
LL
KK
JJ
II
HH
GG
Tabelle 2. Komponenten des Mainboards
Kenn- Beschreibung
zeichen
A. Konventioneller PCI-Steckplatz 3
B. Lüfteranschluss auf der Rückseite
C. PCIE-Steckplatz 2 (x4-Anschluss, x1-Bus)
D. PCIE-Steckplatz 1 (x4-Anschluss, x1-Bus)
E. Intel 82551QM LAN-Controller
®
F. Konventioneller PCI-Steckplatz 2
G. Konventioneller PCI-Steckplatz 1
H. Marvell* Yukon* 88E050 PCI Express*
Gigabit Ethernet Controller
I. PCI Express* x8-Steckplatz
J. I/O-Anschlussfeld auf der Rückseite
K. 2 × 4-Netzanschluss
L. Gehäuselüfteranschluss
M. Prozessorsockel LGA775
N. CPU-Lüfteranschluss (4 Pins)
O. Hardware Management Controller
P . Intel E7221MC GMCH
®
Q. Steckplatz für Kanal A, DIMM 0 (blau)
Steckplatz für Kanal A, DIMM 1 (schwarz) KK.
R.
Steckplatz für Kanal B, DIMM 0 (blau)
S.
8 8
C D E F G H I
FF CC AA
EE DD BB Z Y
Abbildung 3. Komponenten des Mainboards
J
X W V U
Kenn- Beschreibung
zeichen
T. Steckplatz für Kanal B, DIMM 0 (schwarz)
U. I/O-Controller
V. 2 × 12-Netzanschluss
W. Anschluss für Diskettenlaufwerk
X. Paralleler ATA-Anschluss (IDE)
Y. Batterie
Z. BIOS-Konfigurationsjumper
AA. Jumper zum Löschen des CMOS
BB. Lüfteranschluss auf der Vorderseite
CC. SATA-Anschluss 3
DD. SATA-Anschluss 2
EE. Serieller Anschluss B
FF. SCSI-LED-Anschluss
GG. Anschluss für Frontblende
HH. USB-Frontanschluss 2
II. USB-Frontanschluss 1
JJ. SATA-Anschluss 0
SATA-Anschluss 1
Anschluss für Gehäuseschutzschalter
LL.
K
L
M
N
O
P
Q
R
S
T
