Prozessor Einbauen - MAXDATA PLATINUM 200 I Benutzerhandbuch

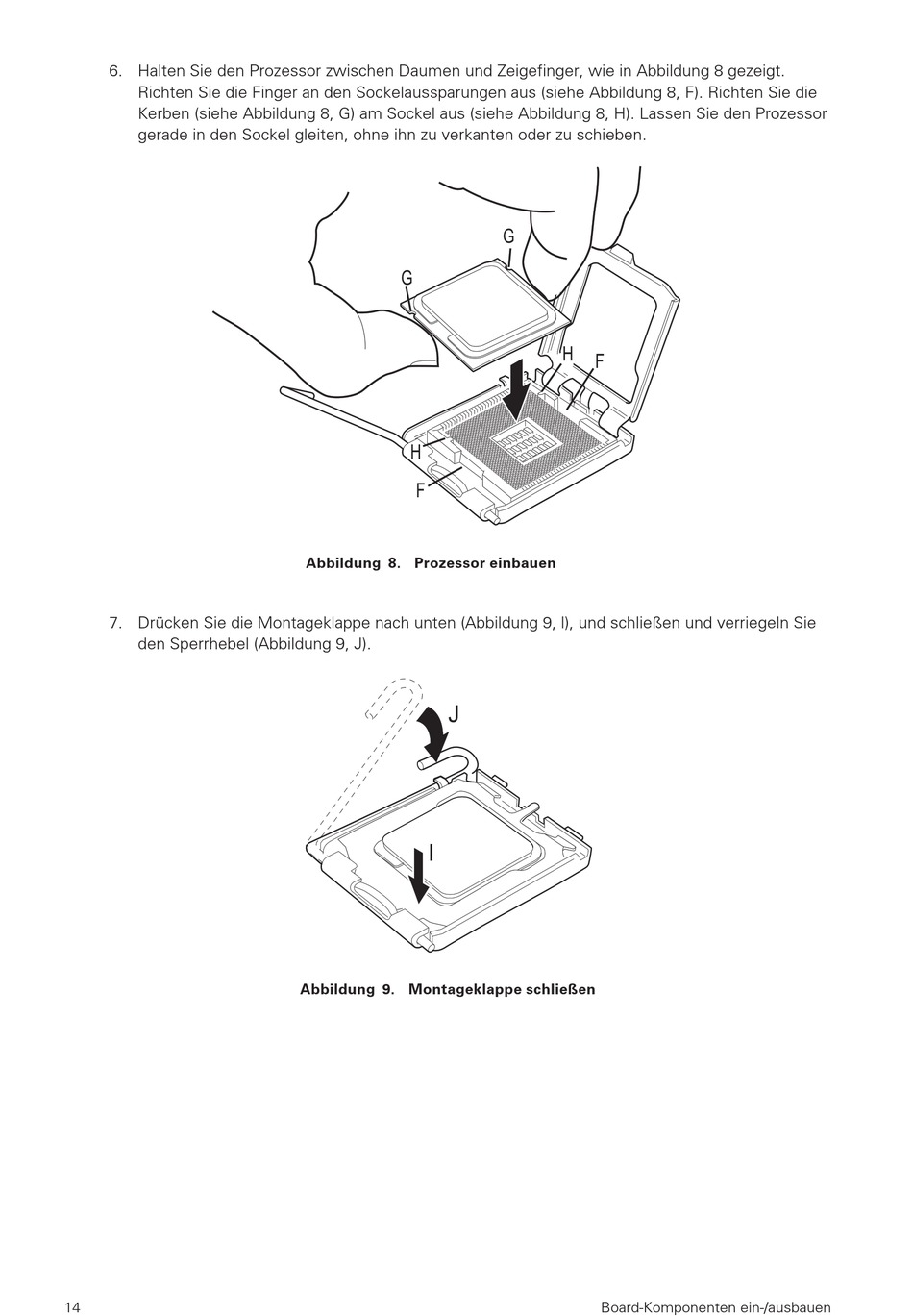

6. Halten Sie den Prozessor zwischen Daumen und Zeigefinger, wie in Abbildung 8 gezeigt.
Richten Sie die Finger an den Sockelaussparungen aus (siehe Abbildung 8, F). Richten Sie die
Kerben (siehe Abbildung 8, G) am Sockel aus (siehe Abbildung 8, H). Lassen Sie den Prozessor
gerade in den Sockel gleiten, ohne ihn zu verkanten oder zu schieben.
7. Drücken Sie die Montageklappe nach unten (Abbildung 9, l), und schließen und verriegeln Sie
den Sperrhebel (Abbildung 9, J).
14 14
�
�
�
Abbildung 8. Prozessor einbauen
�
�
Abbildung 9. Montageklappe schließen
�
�
�
