4.3
Elektrischer Anschluss
Achtung
Vor Anschluss prüfen, ob die Netzspannung des Sicherheitstransformators der JUDO
Desinfektionseinrichtung JCLE 2 D, 2 E bzw. 5 E mit den örtlichen Gegebenheiten
übereinstimmt!
Die Anschlüsse am Steuergerät sowie an der/den Elektrode(n) ordnungsgemäß
ausführen!
Die JUDO Desinfektionseinrichtung JCLE 2 wird von der Steuerung der jeweiligen
Enthärtungsanlage mit Spannung versorgt!
5
Beschreibung des Steuergerätes
5.1
Anzeige- und Bedienelemente

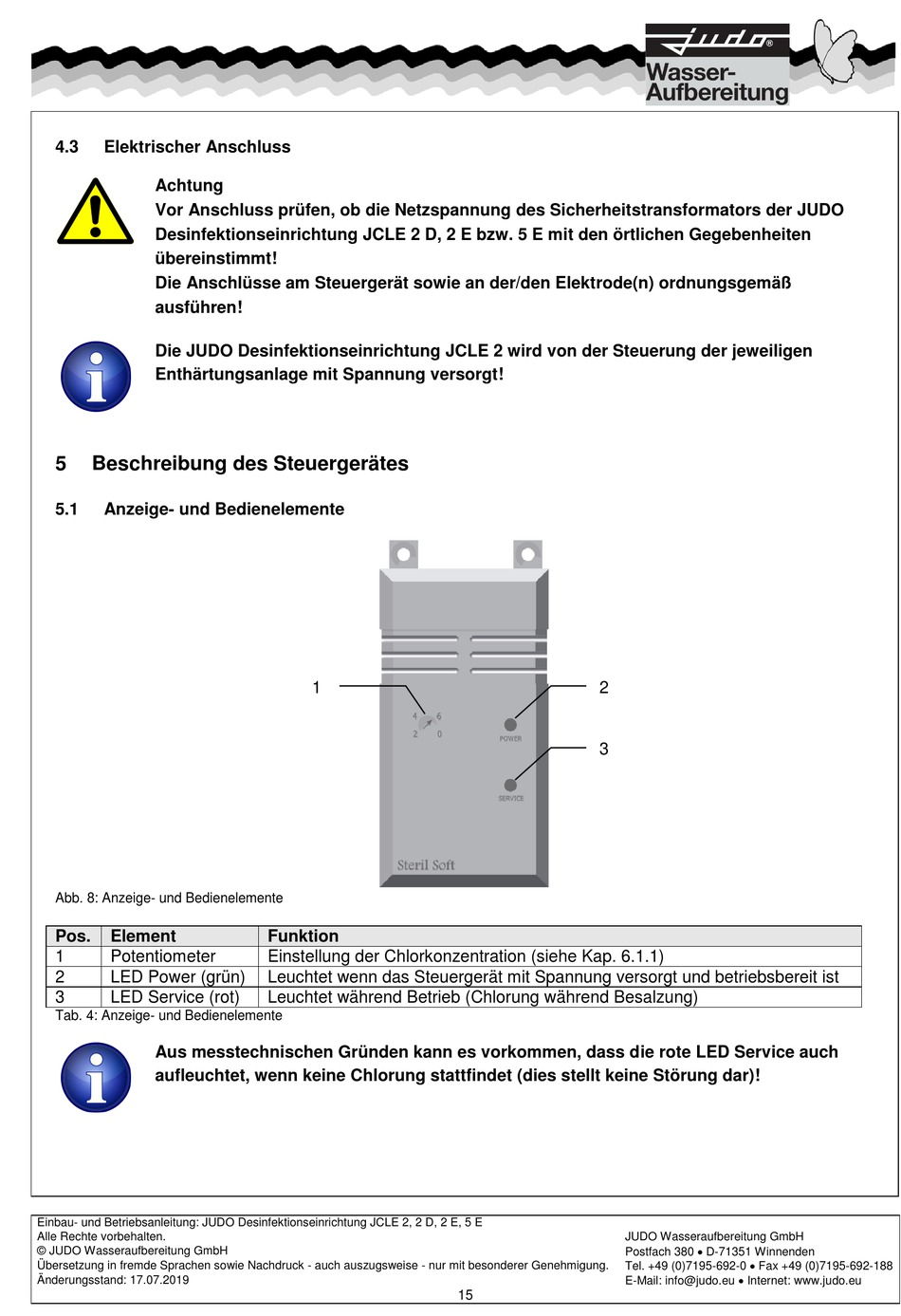

Abb. 8: Anzeige- und Bedienelemente
Pos.
Element
1
Potentiometer
2
LED Power (grün)
3
LED Service (rot)
Tab. 4: Anzeige- und Bedienelemente
Aus messtechnischen Gründen kann es vorkommen, dass die rote LED Service auch
aufleuchtet, wenn keine Chlorung stattfindet (dies stellt keine Störung dar)!
Einbau- und Betriebsanleitung: JUDO Desinfektionseinrichtung JCLE 2, 2 D, 2 E, 5 E
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 17.07.2019
1
Funktion
Einstellung der Chlorkonzentration (siehe Kap. 6.1.1)
Leuchtet wenn das Steuergerät mit Spannung versorgt und betriebsbereit ist
Leuchtet während Betrieb (Chlorung während Besalzung)
