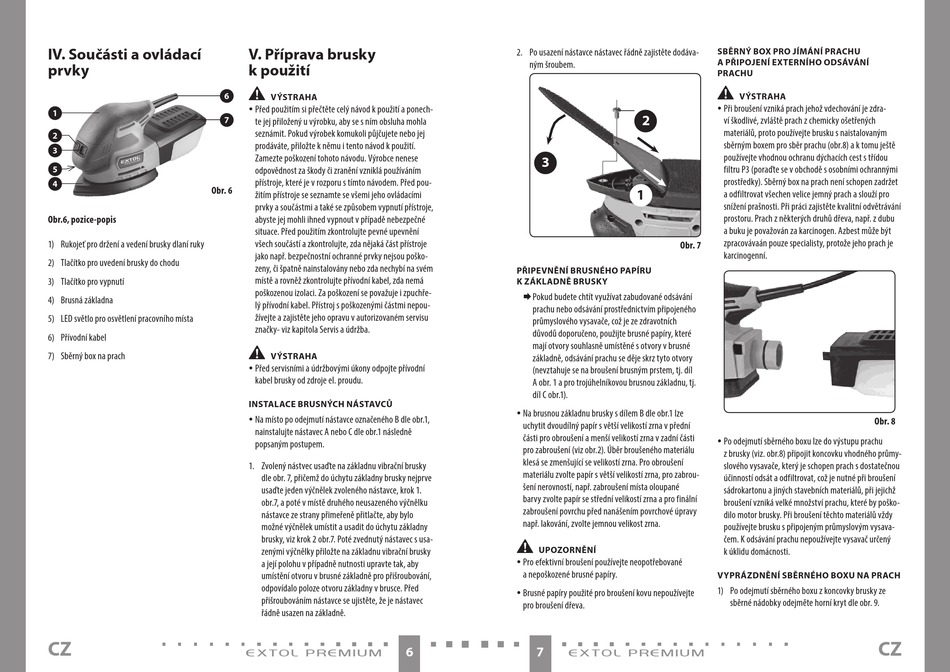

IV. Součásti a ovládací
prvky
6
1
7
2
3
5
4
Obr. 6
Obr.6, pozice-popis
1) Rukojeť pro držení a vedení brusky dlaní ruky
2) Tlačítko pro uvedení brusky do chodu
3) Tlačítko pro vypnutí
4) Brusná základna
5) LED světlo pro osvětlení pracovního místa
6) Přívodní kabel
7) Sběrný box na prach
CZ
V. Příprava brusky
k použití
•
VÝSTRAHA
y Před použitím si přečtěte celý návod k použití a ponech-
te jej přiložený u výrobku, aby se s ním obsluha mohla
seznámit. Pokud výrobek komukoli půjčujete nebo jej
prodáváte, přiložte k němu i tento návod k použití.
Zamezte poškození tohoto návodu. Výrobce nenese
odpovědnost za škody či zranění vzniklá používáním
přístroje, které je v rozporu s tímto návodem. Před pou-
žitím přístroje se seznamte se všemi jeho ovládacími
prvky a součástmi a také se způsobem vypnutí přístroje,
abyste jej mohli ihned vypnout v případě nebezpečné
situace. Před použitím zkontrolujte pevné upevnění
všech součástí a zkontrolujte, zda nějaká část přístroje
jako např. bezpečnostní ochranné prvky nejsou poško-
zeny, či špatně nainstalovány nebo zda nechybí na svém
místě a rovněž zkontrolujte přívodní kabel, zda nemá
poškozenou izolaci. Za poškození se považuje i zpuchře-
lý přívodní kabel. Přístroj s poškozenými částmi nepou-
žívejte a zajistěte jeho opravu v autorizovaném servisu
značky- viz kapitola Servis a údržba.
•
VÝSTRAHA
y Před servisními a údržbovými úkony odpojte přívodní
kabel brusky od zdroje el. proudu.
INSTALACE BRUSNÝCH NÁSTAVCŮ
y Na místo po odejmutí nástavce označeného B dle obr.1,
nainstalujte nástavec A nebo C dle obr.1 následně
popsaným postupem.
1. Zvolený nástvec usaďte na základnu vibrační brusky
dle obr. 7, přičemž do úchytu základny brusky nejprve
usaďte jeden výčnělek zvoleného nástavce, krok 1.
obr.7, a poté v místě druhého neusazeného výčnělku
nástavce ze strany přimeřeně přitlačte, aby bylo
možné výčnělek umístit a usadit do úchytu základny
brusky, viz krok 2 obr.7. Poté zvednutý nástavec s usa-
zenými výčnělky přiložte na základnu vibrační brusky
a její polohu v případně nutnosti upravte tak, aby
umístění otvoru v brusné základně pro přišroubování,
odpovídalo poloze otvoru základny v brusce. Před
přišroubováním nástavce se ujistěte, že je nástavec
řádně usazen na základně.
6
E X T O L P R E M I U M
2. Po usazení nástavce nástavec řádně zajistěte dodáva-
ným šroubem.
2
3
1
Obr. 7
PŘIPEVNĚNÍ BRUSNÉHO PAPÍRU
K ZÁKLADNĚ BRUSKY
 P okud budete chtít využívat zabudované odsávání
prachu nebo odsávání prostřednictvím připojeného
průmyslového vysavače, což je ze zdravotních
důvodů doporučeno, použijte brusné papíry, které
mají otvory souhlasně umístěné s otvory v brusné
základně, odsávání prachu se děje skrz tyto otvory
(nevztahuje se na broušení brusným prstem, tj. díl
A obr. 1 a pro trojúhelníkovou brusnou základnu, tj.
díl C obr.1).
y Na brusnou základnu brusky s dílem B dle obr.1 lze
uchytit dvoudílný papír s větší velikostí zrna v přední
části pro obroušení a menší velikostí zrna v zadní části
pro zabroušení (viz obr.2). Úběr broušeného materiálu
klesá se zmenšující se velikostí zrna. Pro obroušení
materiálu zvolte papír s větší velikostí zrna, pro zabrou-
šení nerovností, např. zabroušení místa oloupané
barvy zvolte papír se střední velikostí zrna a pro finální
zabroušení povrchu před nanášením povrchové úpravy
např. lakování, zvolte jemnou velikost zrna.
•
UPOZORNĚNÍ
y Pro efektivní broušení používejte neopotřebované
a nepoškozené brusné papíry.
y Brusné papíry použité pro broušení kovu nepoužívejte
pro broušení dřeva.
7
E X T O L P R E M I U M
SBĚRNÝ BOX PRO JÍMÁNÍ PRACHU
A PŘIPOJENÍ EXTERNÍHO ODSÁVÁNÍ
PRACHU
•
VÝSTRAHA
y Při broušení vzniká prach jehož vdechování je zdra-
ví škodlivé, zvláště prach z chemicky ošetřených
materiálů, proto používejte brusku s naistalovaným
sběrným boxem pro sběr prachu (obr.8) a k tomu ještě
používejte vhodnou ochranu dýchacích cest s třídou
filtru P3 (poraďte se v obchodě s osobními ochrannými
prostředky). Sběrný box na prach není schopen zadržet
a odfiltrovat všechen velice jemný prach a slouží pro
snížení prašnosti. Při práci zajistěte kvalitní odvětrávání
prostoru. Prach z některých druhů dřeva, např. z dubu
a buku je považován za karcinogen. Azbest může být
zpracovávaán pouze specialisty, protože jeho prach je
karcinogenní.
Obr. 8
y Po odejmutí sběrného boxu lze do výstupu prachu
z brusky (viz. obr.8) připojit koncovku vhodného průmy-
slového vysavače, který je schopen prach s dostatečnou
účinností odsát a odfiltrovat, což je nutné při broušení
sádrokartonu a jiných stavebních materiálů, při jejichž
broušení vzniká velké množství prachu, které by poško-
dilo motor brusky. Při broušení těchto materiálů vždy
používejte brusku s připojeným průmyslovým vysava-
čem. K odsávání prachu nepoužívejte vysavač určený
k úklidu domácnosti.
VYPRÁZDNĚNÍ SBĚRNÉHO BOXU NA PRACH
1) Po odejmutí sběrného boxu z koncovky brusky ze
sběrné nádobky odejměte horní kryt dle obr. 9.
