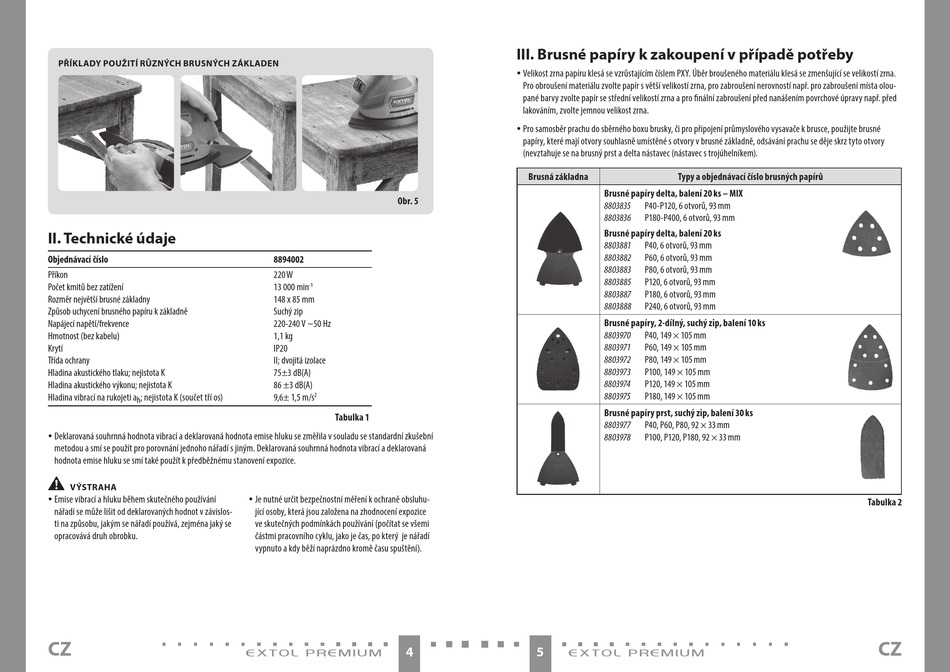

Technické Údaje - extol premium 8894002 Bedienungsanleitung

PŘÍKLADY POUŽITÍ RŮZNÝCH BRUSNÝCH ZÁKLADEN
II. Technické údaje
Objednávací číslo
Příkon
Počet kmitů bez zatížení
Rozměr největší brusné základny
Způsob uchycení brusného papíru k základně
Napájecí napětí/frekvence
Hmotnost (bez kabelu)
Krytí
Třída ochrany
Hladina akustického tlaku; nejistota K
Hladina akustického výkonu; nejistota K
Hladina vibrací na rukojeti a ; nejistota K (součet tří os)
h
y Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila v souladu se standardní zkušební
metodou a smí se použít pro porovnání jednoho nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se smí také použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
CZ
Obr. 5
8894002
220 W
13 000 min
-1
148 x 85 mm
Suchý zip
220-240 V ~50 Hz
1,1 kg
IP20
II; dvojitá izolace
75±3 dB(A)
86 ±3 dB(A)
9,6± 1,5 m/s
2
Tabulka 1
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
4
E X T O L P R E M I U M
III. Brusné papíry k zakoupení v případě potřeby
y Velikost zrna papíru klesá se vzrůstajícím číslem PXY. Úběr broušeného materiálu klesá se zmenšující se velikostí zrna.
Pro obroušení materiálu zvolte papír s větší velikostí zrna, pro zabroušení nerovností např. pro zabroušení místa olou-
pané barvy zvolte papír se střední velikostí zrna a pro finální zabroušení před nanášením povrchové úpravy např. před
lakováním, zvolte jemnou velikost zrna.
y Pro samosběr prachu do sběrného boxu brusky, či pro připojení průmyslového vysavače k brusce, použijte brusné
papíry, které mají otvory souhlasně umístěné s otvory v brusné základně, odsávání prachu se děje skrz tyto otvory
(nevztahuje se na brusný prst a delta nástavec (nástavec s trojúhelníkem).
Brusná základna Typy a objednávací číslo brusných papírů
Brusné papíry delta, balení 20 ks – MIX
8803835 P40-P120, 6 otvorů, 93 mm
8803836 P180-P400, 6 otvorů, 93 mm
Brusné papíry delta, balení 20 ks
8803881 P40, 6 otvorů, 93 mm
8803882 P60, 6 otvorů, 93 mm
8803883 P80, 6 otvorů, 93 mm
8803885 P120, 6 otvorů, 93 mm
P180, 6 otvorů, 93 mm
8803887
8803888 P240, 6 otvorů, 93 mm
Brusné papíry, 2-dílný, suchý zip, balení 10 ks
8803970 P40, 149 × 105 mm
8803971 P60, 149 × 105 mm
8803972 P80, 149 × 105 mm
8803973 P100, 149 × 105 mm
8803974 P120, 149 × 105 mm
8803975 P180, 149 × 105 mm
Brusné papíry prst, suchý zip, balení 30 ks
8803977 P40, P60, P80, 92 × 33 mm
8803978 P100, P120, P180, 92 × 33 mm
5
E X T O L P R E M I U M
Tabulka 2
CZ
