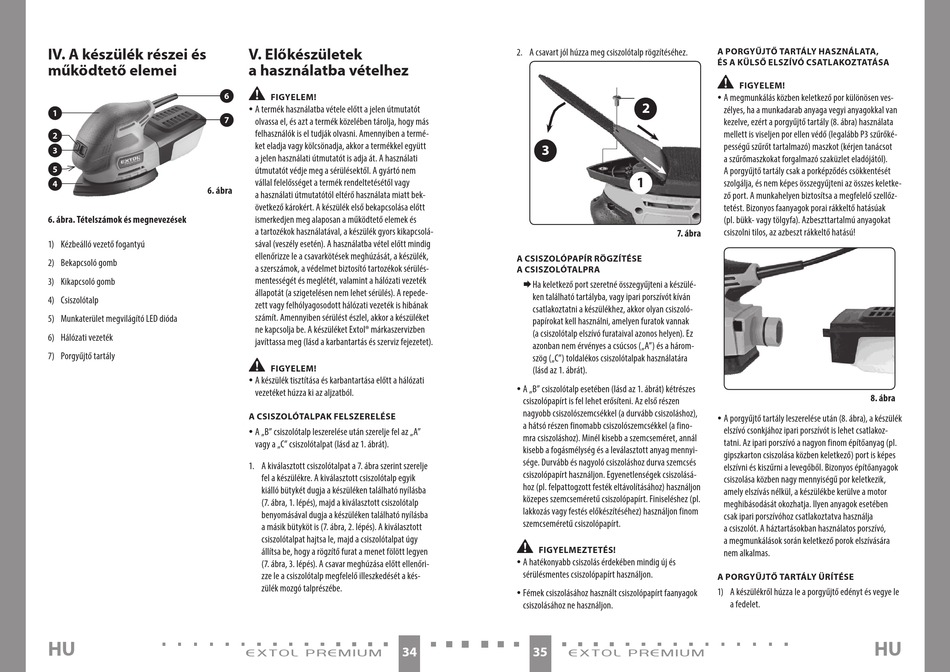

IV. A készülék részei és
működtető elemei
6
1
7
2
3
5
4
6. ábra
6. ábra. Tételszámok és megnevezések
1) Kézbeálló vezető fogantyú
2) Bekapcsoló gomb
3) Kikapcsoló gomb
4) Csiszolótalp
5) Munkaterület megvilágító LED dióda
6) Hálózati vezeték
7) Porgyűjtő tartály
HU
V. Előkészületek
a használatba vételhez
•
FIGYELEM!
y A termék használatba vétele előtt a jelen útmutatót
olvassa el, és azt a termék közelében tárolja, hogy más
felhasználók is el tudják olvasni. Amennyiben a termé-
ket eladja vagy kölcsönadja, akkor a termékkel együtt
a jelen használati útmutatót is adja át. A használati
útmutatót védje meg a sérülésektől. A gyártó nem
vállal felelősséget a termék rendeltetésétől vagy
a használati útmutatótól eltérő használata miatt bek-
övetkező károkért. A készülék első bekapcsolása előtt
ismerkedjen meg alaposan a működtető elemek és
a tartozékok használatával, a készülék gyors kikapcsolá-
sával (veszély esetén). A használatba vétel előtt mindig
ellenőrizze le a csavarkötések meghúzását, a készülék,
a szerszámok, a védelmet biztosító tartozékok sérülés-
mentességét és meglétét, valamint a hálózati vezeték
állapotát (a szigetelésen nem lehet sérülés). A repede-
zett vagy felhólyagosodott hálózati vezeték is hibának
számít. Amennyiben sérülést észlel, akkor a készüléket
ne kapcsolja be. A készüléket Extol® márkaszervizben
javíttassa meg (lásd a karbantartás és szerviz fejezetet).
•
FIGYELEM!
y A készülék tisztítása és karbantartása előtt a hálózati
vezetéket húzza ki az aljzatból.
A CSISZOLÓTALPAK FELSZERELÉSE
y A „B" csiszolótalp leszerelése után szerelje fel az „A"
vagy a „C" csiszolótalpat (lásd az 1. ábrát).
1. A kiválasztott csiszolótalpat a 7. ábra szerint szerelje
fel a készülékre. A kiválasztott csiszolótalp egyik
kiálló bütykét dugja a készüléken található nyílásba
(7. ábra, 1. lépés), majd a kiválasztott csiszolótalp
benyomásával dugja a készüléken található nyílásba
a másik bütyköt is (7. ábra, 2. lépés). A kiválasztott
csiszolótalpat hajtsa le, majd a csiszolótalpat úgy
állítsa be, hogy a rögzítő furat a menet fölött legyen
(7. ábra, 3. lépés). A csavar meghúzása előtt ellenőri-
zze le a csiszolótalp megfelelő illeszkedését a kés-
zülék mozgó talprészébe.
34
E X T O L P R E M I U M
2. A csavart jól húzza meg csiszolótalp rögzítéséhez.
2
3
1
7. ábra
A CSISZOLÓPAPÍR RÖGZÍTÉSE
A CSISZOLÓTALPRA
H a keletkező port szeretné összegyűjteni a készülé-
ken található tartályba, vagy ipari porszívót kíván
csatlakoztatni a készülékhez, akkor olyan csiszoló-
papírokat kell használni, amelyen furatok vannak
(a csiszolótalp elszívó furataival azonos helyen). Ez
azonban nem érvényes a csúcsos („A") és a három-
szög („C") toldalékos csiszolótalpak használatára
(lásd az 1. ábrát).
y A „B" csiszolótalp esetében (lásd az 1. ábrát) kétrészes
csiszolópapírt is fel lehet erősíteni. Az első részen
nagyobb csiszolószemcsékkel (a durvább csiszoláshoz),
a hátsó részen finomabb csiszolószemcsékkel (a fino-
mra csiszoláshoz). Minél kisebb a szemcseméret, annál
kisebb a fogásmélység és a leválasztott anyag mennyi-
sége. Durvább és nagyoló csiszoláshoz durva szemcsés
csiszolópapírt használjon. Egyenetlenségek csiszolásá-
hoz (pl. felpattogzott festék eltávolításához) használjon
közepes szemcseméretű csiszolópapírt. Finiseléshez (pl.
lakkozás vagy festés előkészítéséhez) használjon finom
szemcseméretű csiszolópapírt.
•
FIGYELMEZTETÉS!
y A hatékonyabb csiszolás érdekében mindig új és
sérülésmentes csiszolópapírt használjon.
y Fémek csiszolásához használt csiszolópapírt faanyagok
csiszolásához ne használjon.
35
E X T O L P R E M I U M
A PORGYŰJTŐ TARTÁLY HASZNÁLATA,
ÉS A KÜLSŐ ELSZÍVÓ CSATLAKOZTATÁSA
•
FIGYELEM!
y A megmunkálás közben keletkező por különösen ves-
zélyes, ha a munkadarab anyaga vegyi anyagokkal van
kezelve, ezért a porgyűjtő tartály (8. ábra) használata
mellett is viseljen por ellen védő (legalább P3 szűrőké-
pességű szűrőt tartalmazó) maszkot (kérjen tanácsot
a szűrőmaszkokat forgalmazó szaküzlet eladójától).
A porgyűjtő tartály csak a porképződés csökkentését
szolgálja, és nem képes összegyűjteni az összes keletke-
ző port. A munkahelyen biztosítsa a megfelelő szellőz-
tetést. Bizonyos faanyagok porai rákkeltő hatásúak
(pl. bükk- vagy tölgyfa). Azbeszttartalmú anyagokat
csiszolni tilos, az azbeszt rákkeltő hatású!
8. ábra
y A porgyűjtő tartály leszerelése után (8. ábra), a készülék
elszívó csonkjához ipari porszívót is lehet csatlakoz-
tatni. Az ipari porszívó a nagyon finom építőanyag (pl.
gipszkarton csiszolása közben keletkező) port is képes
elszívni és kiszűrni a levegőből. Bizonyos építőanyagok
csiszolása közben nagy mennyiségű por keletkezik,
amely elszívás nélkül, a készülékbe kerülve a motor
meghibásodását okozhatja. Ilyen anyagok esetében
csak ipari porszívóhoz csatlakoztatva használja
a csiszolót. A háztartásokban használatos porszívó,
a megmunkálások során keletkező porok elszívására
nem alkalmas.
A PORGYŰJTŐ TARTÁLY ÜRÍTÉSE
1) A készülékről húzza le a porgyűjtő edényt és vegye le
a fedelet.
HU
