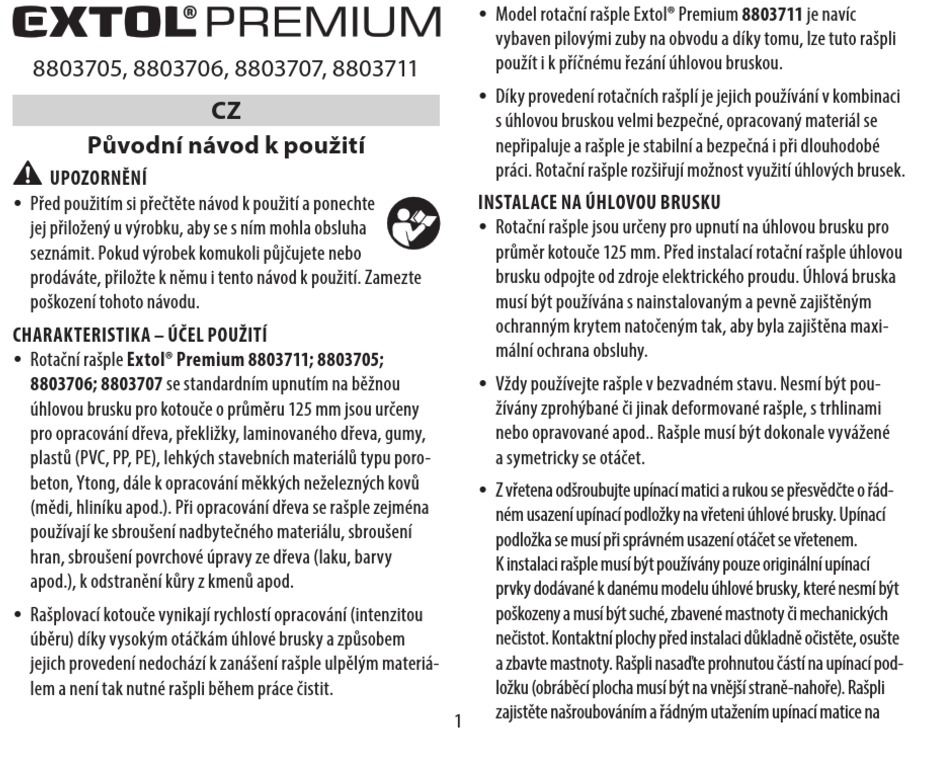

8803705, 8803706, 8803707, 8803711
Původní návod k použití
•
UPOZORNĚNÍ
y Před použitím si přečtěte návod k použití a ponechte
jej přiložený u výrobku, aby se s ním mohla obsluha
seznámit. Pokud výrobek komukoli půjčujete nebo
prodáváte, přiložte k němu i tento návod k použití. Zamezte
poškození tohoto návodu.
CHARAKTERISTIKA – ÚČEL POUŽITÍ
y Rotační rašple Extol® Premium 8803711; 8803705;
8803706; 8803707 se standardním upnutím na běžnou
úhlovou brusku pro kotouče o průměru 125 mm jsou určeny
pro opracování dřeva, překližky, laminovaného dřeva, gumy,
plastů (PVC, PP, PE), lehkých stavebních materiálů typu poro-
beton, Ytong, dále k opracování měkkých neželezných kovů
(mědi, hliníku apod.). Při opracování dřeva se rašple zejména
používají ke sbroušení nadbytečného materiálu, sbroušení
hran, sbroušení povrchové úpravy ze dřeva (laku, barvy
apod.), k odstranění kůry z kmenů apod.
y Rašplovací kotouče vynikají rychlostí opracování (intenzitou
úběru) díky vysokým otáčkám úhlové brusky a způsobem
jejich provedení nedochází k zanášení rašple ulpělým materiá-
lem a není tak nutné rašpli během práce čistit.
CZ
y Model rotační rašple Extol® Premium 8803711 je navíc
vybaven pilovými zuby na obvodu a díky tomu, lze tuto rašpli
použít i k příčnému řezání úhlovou bruskou.
y Díky provedení rotačních rašplí je jejich používání v kombinaci
s úhlovou bruskou velmi bezpečné, opracovaný materiál se
nepřipaluje a rašple je stabilní a bezpečná i při dlouhodobé
práci. Rotační rašple rozšiřují možnost využití úhlových brusek.
INSTALACE NA ÚHLOVOU BRUSKU
y Rotační rašple jsou určeny pro upnutí na úhlovou brusku pro
průměr kotouče 125 mm. Před instalací rotační rašple úhlovou
brusku odpojte od zdroje elektrického proudu. Úhlová bruska
musí být používána s nainstalovaným a pevně zajištěným
ochranným krytem natočeným tak, aby byla zajištěna maxi-
mální ochrana obsluhy.
y Vždy používejte rašple v bezvadném stavu. Nesmí být pou-
žívány zprohýbané či jinak deformované rašple, s trhlinami
nebo opravované apod.. Rašple musí být dokonale vyvážené
a symetricky se otáčet.
y Z vřetena odšroubujte upínací matici a rukou se přesvědčte o řád-
ném usazení upínací podložky na vřeteni úhlové brusky. Upínací
podložka se musí při správném usazení otáčet se vřetenem.
K instalaci rašple musí být používány pouze originální upínací
prvky dodávané k danému modelu úhlové brusky, které nesmí být
poškozeny a musí být suché, zbavené mastnoty či mechanických
nečistot. Kontaktní plochy před instalaci důkladně očistěte, osušte
a zbavte mastnoty. Rašpli nasaďte prohnutou částí na upínací pod-
ložku (obráběcí plocha musí být na vnější straně-nahoře). Rašpli
zajistěte našroubováním a řádným utažením upínací matice na
1
