PCAN-USB Pro FD – Benutzerhandbuch
3.4
Aktivierung der internen Terminierung
Die Terminierung kann über Lötbrücken auf der Platine aktiviert
werden, um ein Ende vom CAN-Bus zu terminieren. Bei der
Auslieferung ist die Terminierung ausgeschaltet. Ein High-Speed-
CAN-Bus (ISO 11898-2) muss an beiden Kabelenden mit jeweils 120
Ohm terminiert sein, da es ansonsten zu Störungen kommt.
So aktivieren Sie die interne Terminierung:
Kurzschlussgefahr! Gehen Sie beim Löten mit großer Sorgfalt
vor, um ungewollte Kurzschlüsse zu vermeiden.
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie daher Vorkehrungen zur Vermeidung von ESD.
1.
Entfernen Sie die drei Schrauben an der Rückseite des
Gehäuses.
2.
Entfernen Sie die beiden äußeren Schrauben neben den
D-Sub-Anschlüssen an der Vorderseite des Gehäuses.

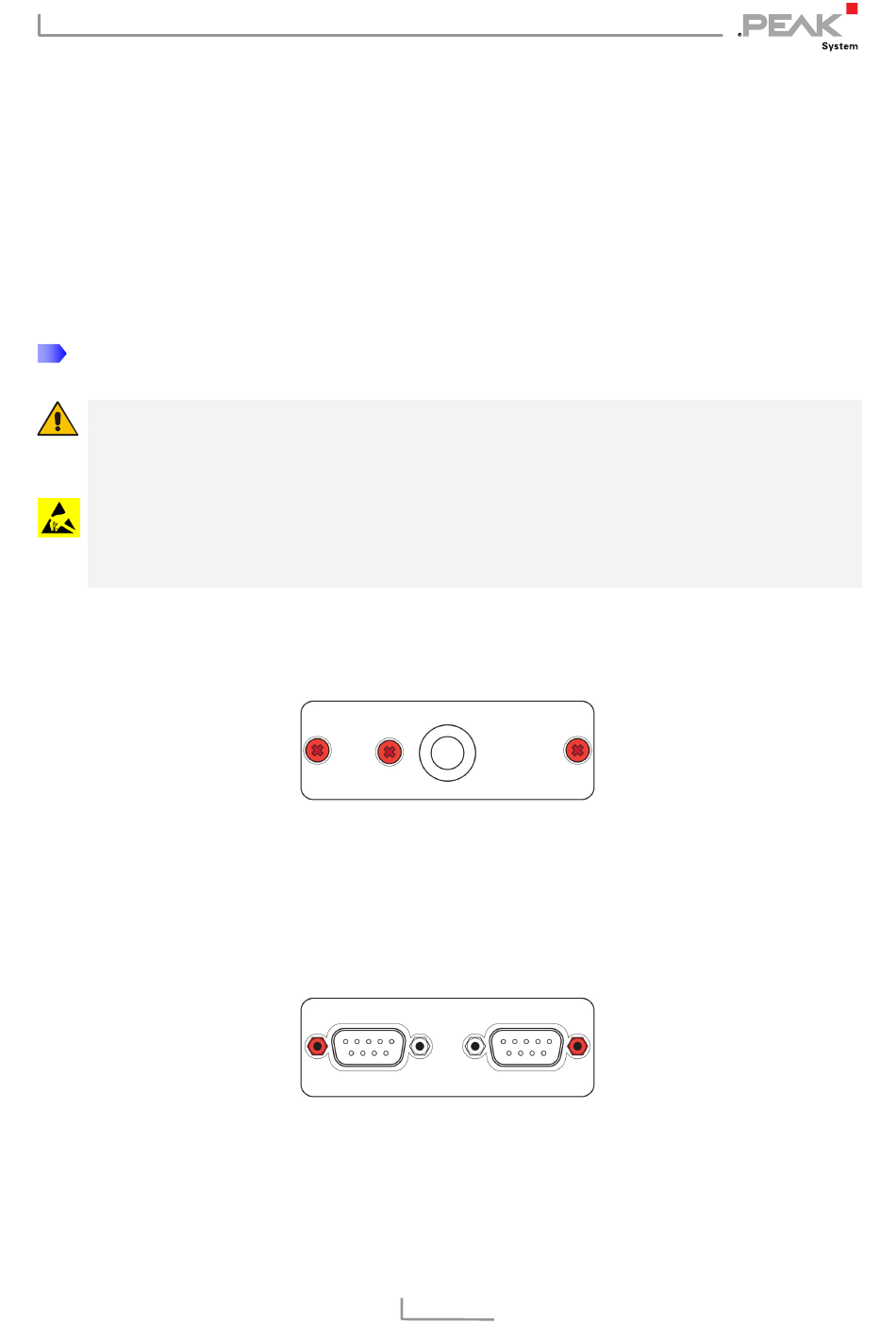

Abbildung 7: Befestigungsstellen an
der Rückseite des Gehäuses
Abbildung 8: Befestigungsstellen der D-Sub-
Anschlüsse an der Vorderseite des Gehäuses
16
