PCAN-USB Pro FD – Benutzerhandbuch
3.3
Spannungsversorgung externer Geräte
Externe Geräte mit geringem Stromverbrauch (z. B. Buskonverter)
können über den CAN-Anschluss versorgt werden. Mit einer
Lötbrücke je CAN-Kanal auf der Platine des PCAN-USB Pro FD
(Gehäuse geöffnet) kann dafür eine Spannung von 5 Volt am Pin 1
des D-Sub-Steckers angelegt werden. Die Stromabgabe ist auf
50 mA beschränkt.

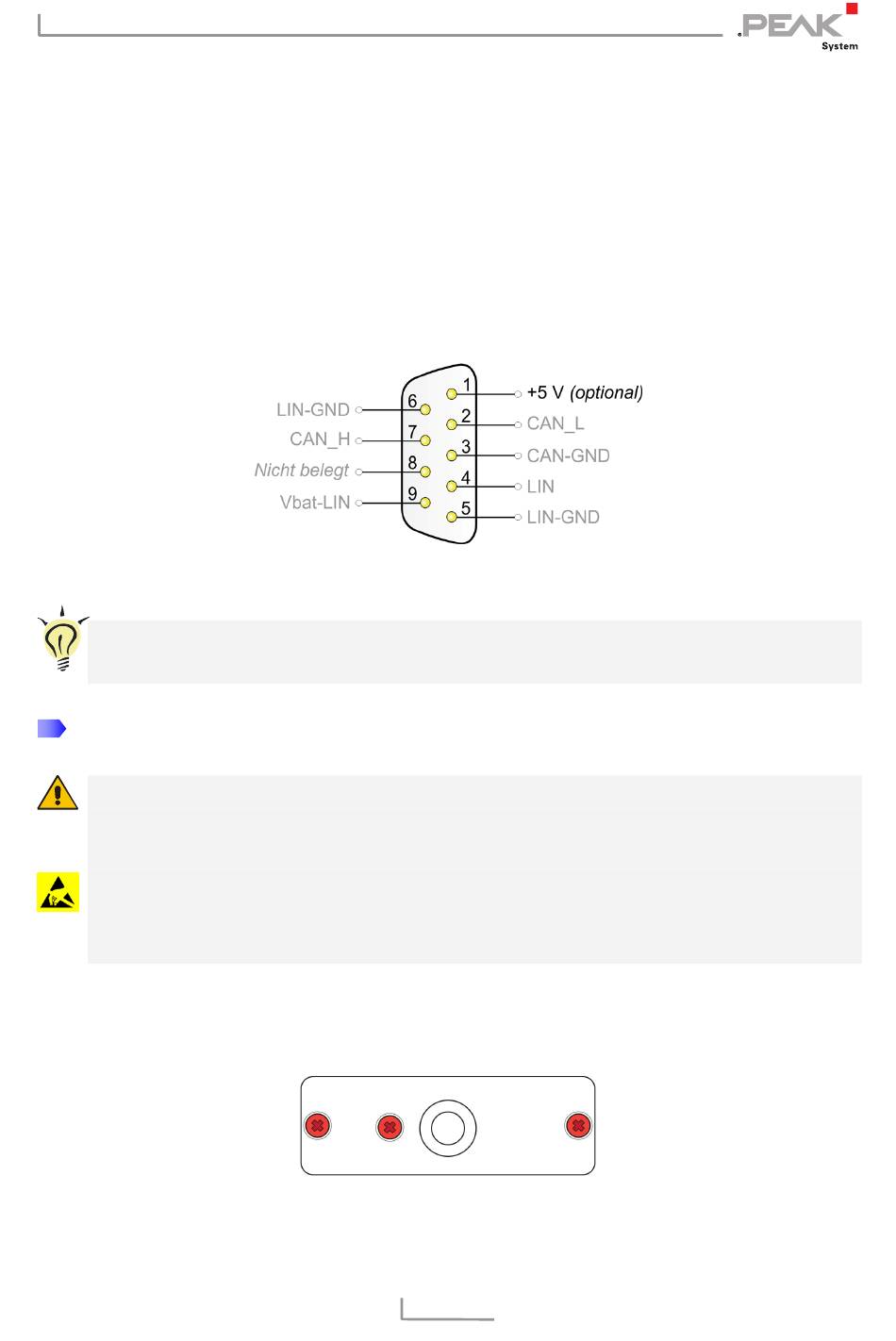

Abbildung 3: Externe 5-Volt-Versorgung an den D-Sub-Steckverbindungen
Tipp: Auf Wunsch liefern wir Ihnen das Gerät entsprechend
konfiguriert.
So aktivieren Sie die Spannungsversorgung:
Kurzschlussgefahr! Gehen Sie beim Löten mit großer Sorgfalt
vor, um ungewollte Kurzschlüsse zu vermeiden.
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie daher Vorkehrungen zur Vermeidung von ESD.
1.
Entfernen Sie die drei Schrauben an der Rückseite des
Gehäuses.
Abbildung 4: Befestigungsstellen an der Rückseite des Gehäuses
13
