PCAN-USB Pro FD – Benutzerhandbuch
3
CAN- und LIN-Bus
anschließen
Beide D-Sub-Steckverbindungen am PCAN-USB Pro FD-Adapter
sind jeweils für den Anschluss eines CAN- und eines LIN-Busses
vorgesehen. Die Belegung beider D-Sub-Steckverbindungen ist
identisch.
Hinweis: Da die Einsatzmöglichkeiten des Adapters sehr
variabel sind, werden keine gesonderten Kabeladapter für den
Anschluss der CAN- und LIN-Busse mitgeliefert.
Dementsprechend benötigen Sie eine 9-polige D-Sub-Buchse
für die eigenständige Herstellung des Anschlusses.
3.1
Anschluss über D-Sub-Steckverbinder
für CAN
Zwei High-Speed-CAN-Busse (ISO 11898-2) können angeschlossen
werden, jeweils einer pro D-Sub-Steckverbindung. Die CAN-
Belegung entspricht der Spezifikation CiA® 303-1.

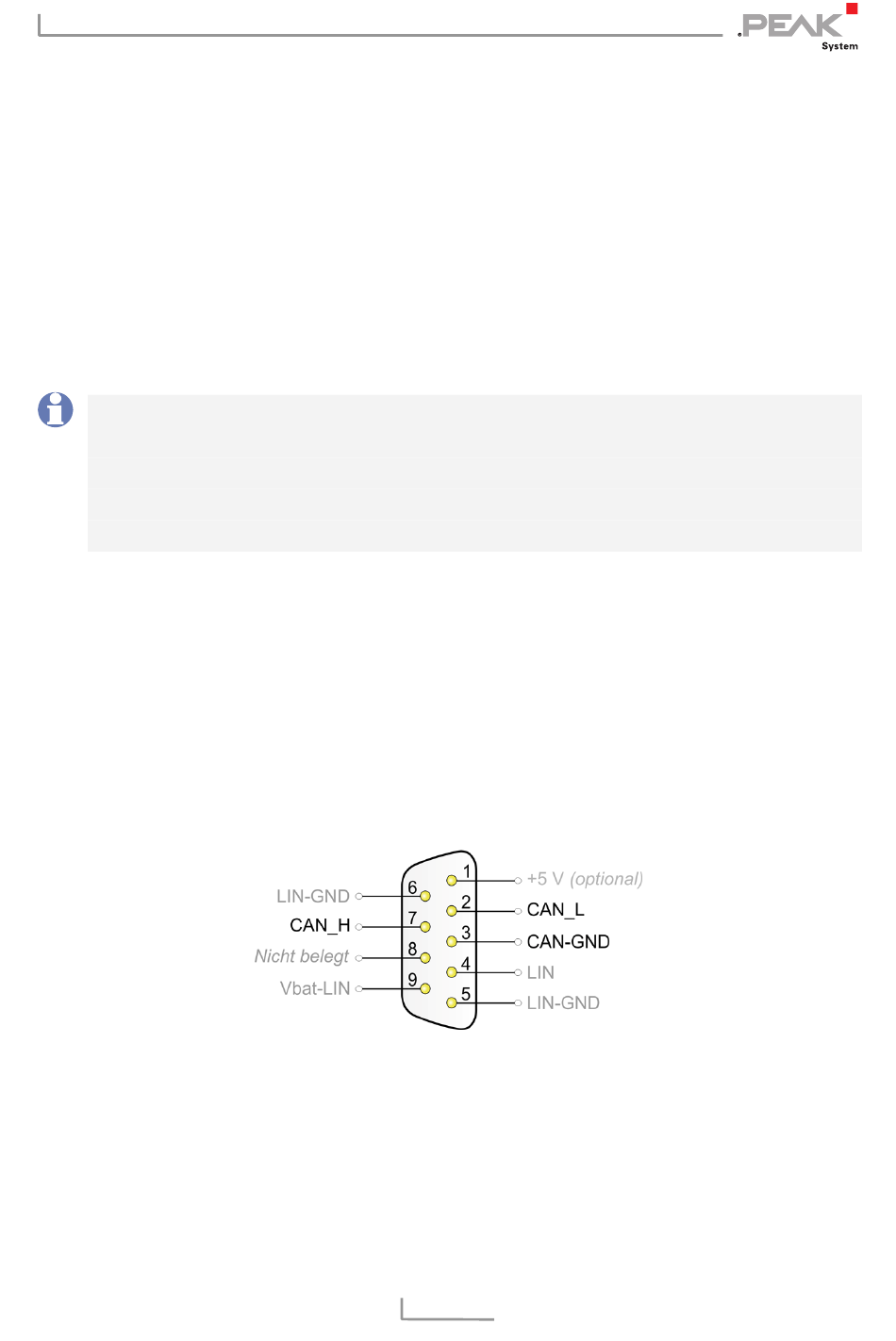

Abbildung 1: CAN-Anschlussbelegung der D-Sub-Steckverbindungen
Geräte mit geringem Stromverbrauch (z. B. Buskonverter) können
direkt über Pin 1 des CAN-Anschlusses 5 Volt beziehen. Pin 1 ist bei
Auslieferung nicht belegt. Mehr Informationen dazu finden Sie im
Abschnitt 3.3.
11
