PCAN-USB Pro FD – Benutzerhandbuch
2.
Entfernen Sie die beiden äußeren Schrauben neben den
D-Sub-Anschlüssen an der Vorderseite des Gehäuses.
3.
Nehmen Sie den Gehäusedeckel ab.
4.
Heben Sie die Rückseite des Gehäuses an und schieben Sie
die Platine in Richtung Vorderseite über die Unterseite des
Gehäuses. Die Rückseite der Platine ist nun zugänglich.
5.
Löten Sie auf der Platine des Adapters die Lötbrücke(n)
entsprechend der gewünschten Einstellung.
Abbildung 6 zeigt die Positionen der Lötfelder auf der der
Platine. Die Tabelle darunter enthält die möglichen
Einstellungen.
6.
Schließen Sie das Gehäuse. Schieben Sie die Platine in die
Unterseite des Gehäuses zurück.
7.
Legen Sie den Gehäusedeckel drauf.
8.
Verschrauben Sie die Vorder- und Rückseite (siehe
Abbildung 4 und Abbildung 5).

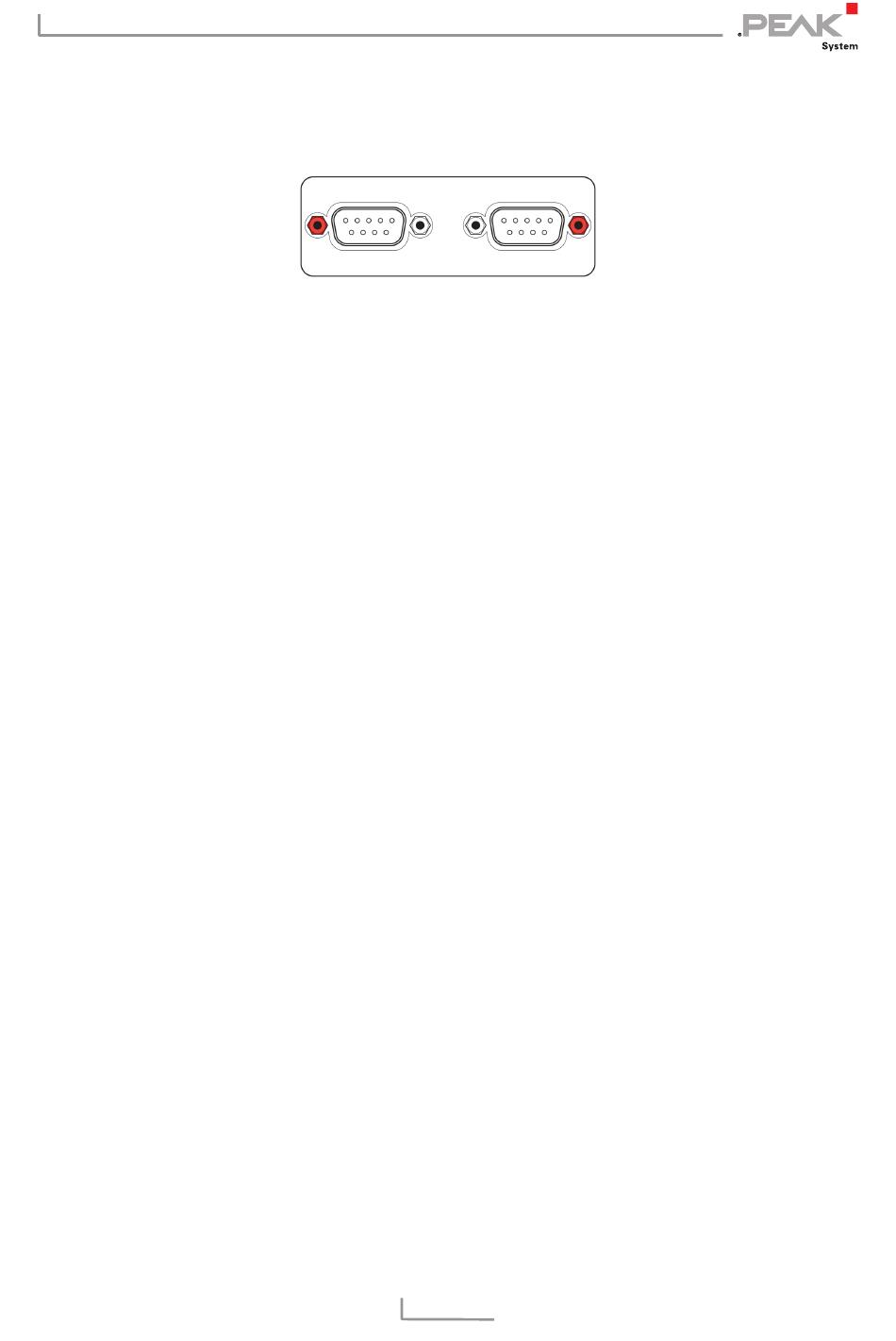

Abbildung 5: Befestigungsstellen der D-Sub-
Anschlüsse an der Vorderseite des Gehäuses
14
