PCAN-PCI/104-Express – Benutzerhandbuch
3.3
Verkabelung
3.3.1
Terminierung
Ein High-Speed-CAN-Bus (ISO 11898-2) muss an beiden Enden mit
120 Ohm terminiert sein. Ansonsten kommt es zu störenden
Signalreflexionen und die Transceiver der angeschlossenen CAN-
Knoten (CAN-Interface, Steuergerät) funktionieren nicht.
Die PCAN-PCI/104-Express-Karte hat keine interne Terminierung.
Betreiben Sie den Adapter an einem terminierten CAN-Bus.
3.3.2
Beispiel einer Verbindung
In diesem Beispiel wird die PCAN-PC/104-Express-Karte mit einem
Steuergerät durch ein Kabel verbunden, das an beiden Enden mit
120 Ohm terminiert ist.

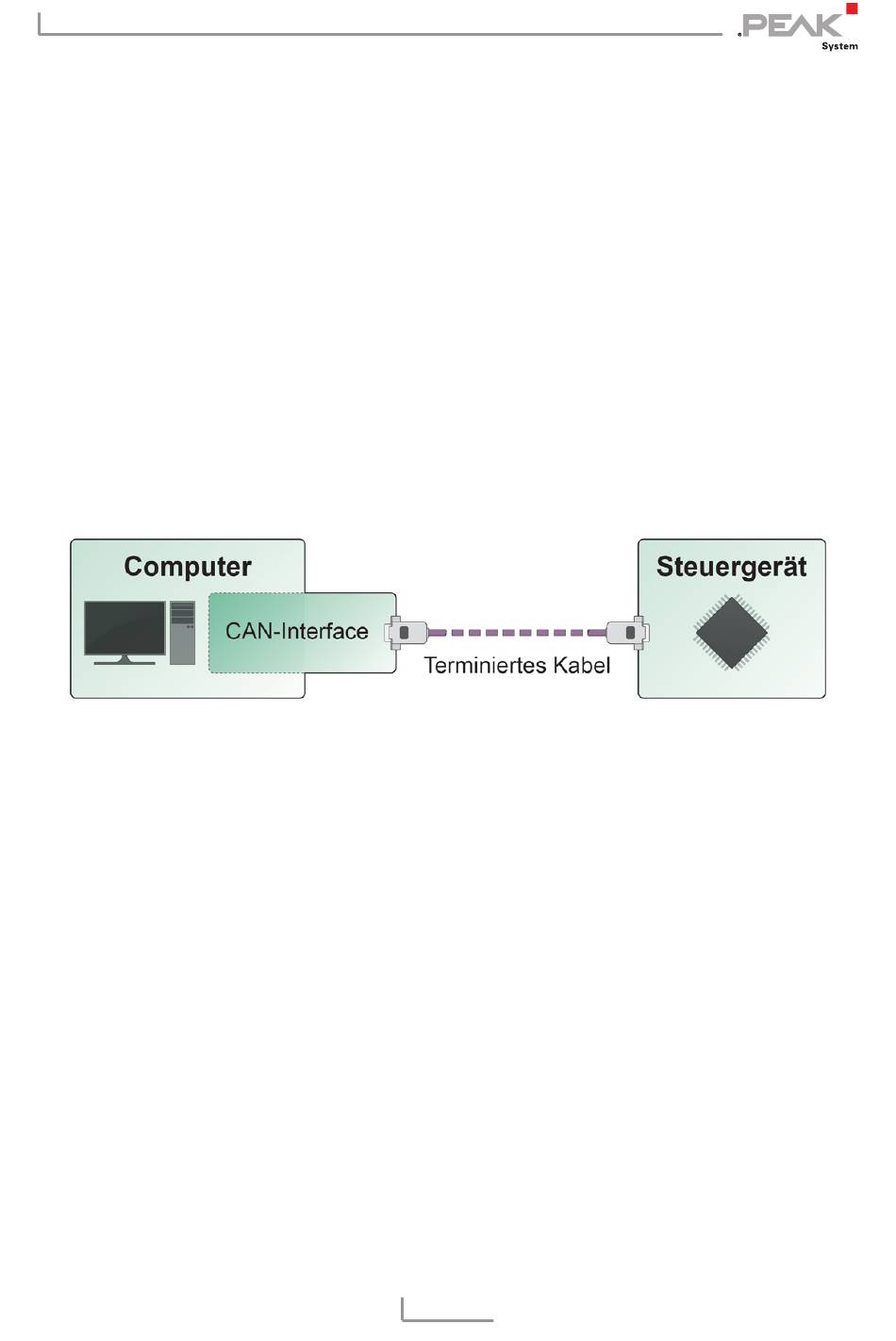

Abbildung 6: Einfache CAN-Verbindung
14
