3.8 Produktübersicht

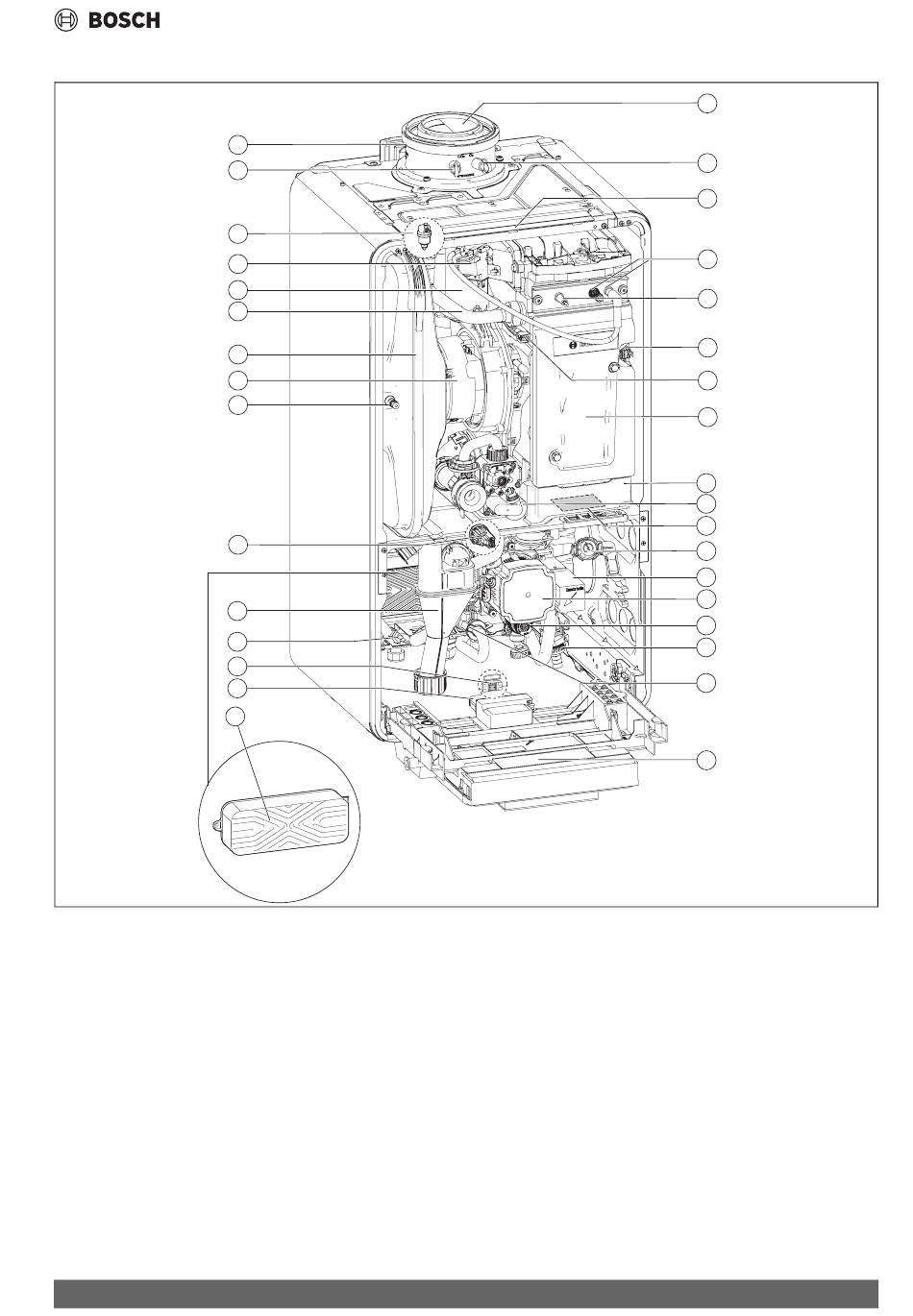

Bild 4 Produktübersicht Kombigerät
[1] Plattenwärmetauscher
[2] Key-Steckplatz (drahtloses Gateway)
[3] Schalter Ein/Aus
[4] Warmwasser-Temperaturfühler
[5] Kondensatsiphon
[6] Drucksensor
[7] Ventil für Stickstofffüllung
[8] Gebläse
[9] Ausdehnungsgefäß
[10] Heizungsvorlauf
[11] Mischeinrichtung mit Abgasrückstromsicherung (Rückschlag-
klappe)
[12] Zündtrafo
[13] Entlüfter
[14] Abgasmessstutzen
[15] Abgasadapter
[16] Abgasrohr (nur in Verbindung mit Abgasadapter)
Condens 7800i W – 6721866381 (2023/07)
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
[17] Verbrennungsluft-Messstutzen (nur in Verbindung mit Abgas-
adapter)
[18] Abnehmbare Abdeckung
[19] Zündelektroden
[20] Sicherheits-Temperaturbegrenzer
[21] Wärmeblock-Temperaturbegrenzer
[22] Vorlauftemperaturfühler Wärmeblock
[23] Deckel Prüföffnung
[24] Kondensatwanne
[25] Gasarmatur
[26] Typschild
[27] Manometer
[28] 3-Wege-Ventil
[29] Heizungspumpe
[30] Sicherheitsventil (Heizkreis)
[31] Füll- und Entleerhahn
[32] Turbine
[33] Steuergerät ACU M/H (BC400)
Angaben zum Produkt
