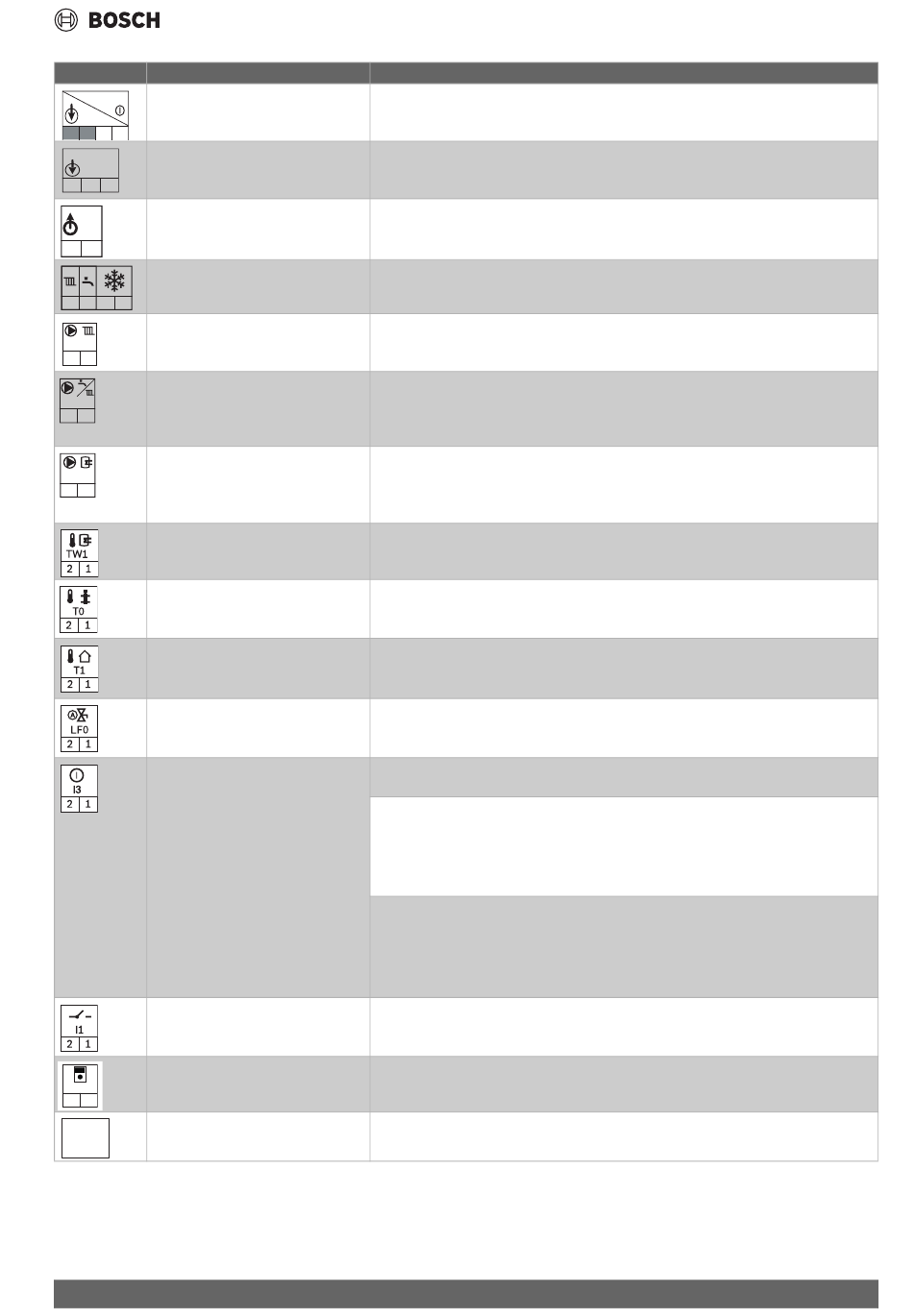

Symbol Funktion
Netzspannung
ON/OFF
230V
IN
L N
Netzanschluss
230V
IN
L N
Netzanschluss
230V
OUT
L N
Ohne Funktion
LR LR FS FR
Ohne Funktion
PC0
L N
Netzanschluss für Zirkulationspumpe
oder Heizungspumpe (max. 100 W)
PW2
nach der hydraulischen Weiche im un-
L N
gemischten Heizkreis
Netzanschluss für Speicherladepumpe
(max. 100 W) oder externes 3-Wege-
PW1
Ventil (mit Federrückstellung)
L N
Warmwasserspeicher-Temperaturfüh-
ler
Externer Vorlauftemperaturfühler (z. B.
Weichenfühler)
Außentemperaturfühler
Automatischen Fülleinrichtung
Externer Schaltkontakt, potenzialfrei
(z. B. Temperaturwächter für Fußbo-
denheizung, im Auslieferungszustand
gebrückt)
Ein/Aus-Temperaturregler (potenzial-
frei)
Externes Bediengerät/externe Module
mit 2-Draht-BUS
BUS
2 1
Key-Halter
X0119
Condens 7800i W – 6721866381 (2023/07)
Beschreibung
Schalter Ein/Aus
Externe Spannungsversorgung
Externe Module (über Schalter Ein/Aus geschaltet)
▶ Im Servicemenü unter Anlageneinstellungen > Heizkreis 1 am Heizgerät > Installiert,
Pumpe HK1 hinter Weiche einstellen.
▶ Im Servicemenü unter Anlageneinstellungen > Inbetriebnahme > Warmwasser am
Heizg. einstellen.
▶ Speicherladepumpe anschließen oder externes 3-Wege-Ventil so anschließen, dass im
stromlosen Zustand der Heizkreis offen ist.
▶ Warmwasserspeicher-Temperaturfühler anschließen.
▶ Externen Vorlauftemperaturfühler anschließen.
▶ Im Servicemenü unter Anlageneinstellungen > Inbetriebnahme > Hydraulische Wei-
che einstellen.
▶ Außentemperaturfühler anschließen.
Weitere Informationen zum Anschluss der automatischen Fülleinrichtung, finden Sie in der
Zubehör-Installationsanleitung.
Wenn mehrere externe Sicherheitseinrichtungen wie z. B. TB 1 und Kondensatpumpe ange-
schlossen werden, müssen diese in Reihe geschaltet werden.
Temperaturwächter in Heizungsanlagen nur mit Fußbodenheizung und direktem hydrauli-
schen Anschluss an das Gerät: Beim Ansprechen des Temperaturwächters werden Heiz- und
Warmwasserbetrieb unterbrochen.
▶ Brücke entfernen.
▶ Temperaturwächter anschließen.
Kondensatpumpe: Bei fehlerhafter Kondensatableitung werden Heiz- und Warmwasserbe-
trieb unterbrochen.
▶ Brücke entfernen.
▶ Kontakt für Brennerabschaltung anschließen.
▶ 230-V-AC-Anschluss extern vornehmen.
▶ Ein-/Aus-Temperaturregler anschließen.
▶ Kommunikationsleitung anschließen.
Anschluss des Key-Halters
Installation
17
