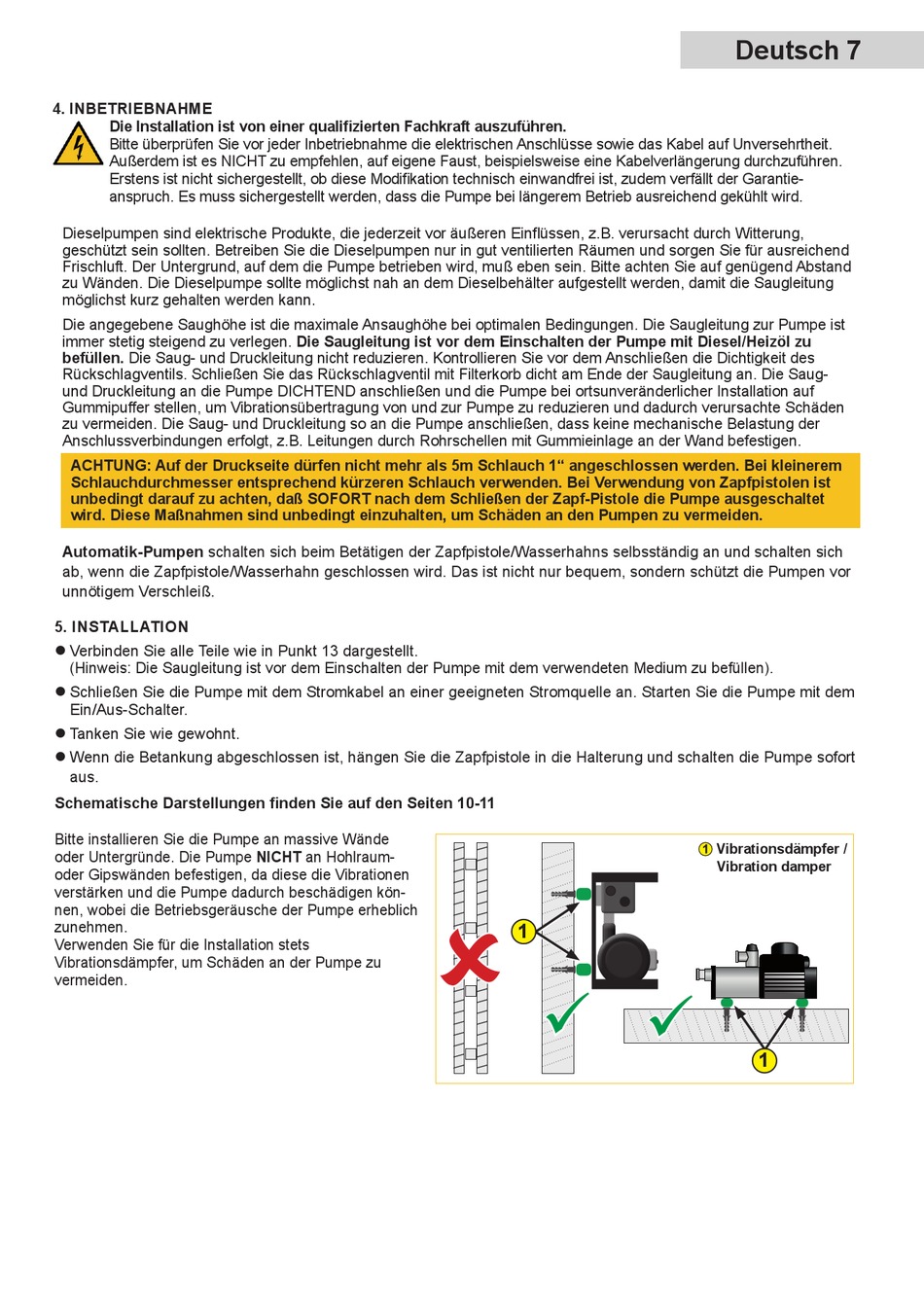

4. INBETRIEBNAHME
Die Installation ist von einer qualifizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit.
Außerdem ist es NICHT zu empfehlen, auf eigene Faust, beispielsweise eine Kabelverlängerung durchzuführen.
Erstens ist nicht sichergestellt, ob diese Modifikation technisch einwandfrei ist, zudem verfällt der Garantie-
anspruch. Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird.
Dieselpumpen sind elektrische Produkte, die jederzeit vor äußeren Einflüssen, z.B. verursacht durch Witterung,
geschützt sein sollten. Betreiben Sie die Dieselpumpen nur in gut ventilierten Räumen und sorgen Sie für ausreichend
Frischluft. Der Untergrund, auf dem die Pumpe betrieben wird, muß eben sein. Bitte achten Sie auf genügend Abstand
zu Wänden. Die Dieselpumpe sollte möglichst nah an dem Dieselbehälter aufgestellt werden, damit die Saugleitung
möglichst kurz gehalten werden kann.
Die angegebene Saughöhe ist die maximale Ansaughöhe bei optimalen Bedingungen. Die Saugleitung zur Pumpe ist
immer stetig steigend zu verlegen. Die Saugleitung ist vor dem Einschalten der Pumpe mit Diesel/Heizöl zu
befüllen. Die Saug- und Druckleitung nicht reduzieren. Kontrollieren Sie vor dem Anschließen die Dichtigkeit des
Rückschlagventils. Schließen Sie das Rückschlagventil mit Filterkorb dicht am Ende der Saugleitung an. Die Saug-
und Druckleitung an die Pumpe DICHTEND anschließen und die Pumpe bei ortsunveränderlicher Installation auf
Gummipuffer stellen, um Vibrationsübertragung von und zur Pumpe zu reduzieren und dadurch verursachte Schäden
zu vermeiden. Die Saug- und Druckleitung so an die Pumpe anschließen, dass keine mechanische Belastung der
Anschlussverbindungen erfolgt, z.B. Leitungen durch Rohrschellen mit Gummieinlage an der Wand befestigen.
ACHTUNG: Auf der Druckseite dürfen nicht mehr als 5m Schlauch 1" angeschlossen werden. Bei kleinerem
Schlauchdurchmesser entsprechend kürzeren Schlauch verwenden. Bei Verwendung von Zapfpistolen ist
unbedingt darauf zu achten, daß SOFORT nach dem Schließen der Zapf-Pistole die Pumpe ausgeschaltet
wird. Diese Maßnahmen sind unbedingt einzuhalten, um Schäden an den Pumpen zu vermeiden.
Automatik-Pumpen schalten sich beim Betätigen der Zapfpistole/ Wasserhahns selbsständig an und schalten sich
ab, wenn die Zapfpistole/ Wasserhahn geschlossen wird. Das ist nicht nur bequem, sondern schützt die Pumpen vor
unnötigem Verschleiß.
5. INSTALLATION
l Verbinden Sie alle Teile wie in Punkt 13 dargestellt.
(Hinweis: Die Saugleitung ist vor dem Einschalten der Pumpe mit dem verwendeten Medium zu befüllen).
l Schließen Sie die Pumpe mit dem Stromkabel an einer geeigneten Stromquelle an. Starten Sie die Pumpe mit dem
Ein/Aus-Schalter.
l Tanken Sie wie gewohnt.
l Wenn die Betankung abgeschlossen ist, hängen Sie die Zapfpistole in die Halterung und schalten die Pumpe sofort
aus.
Schematische Darstellungen finden Sie auf den Seiten 10-11
Bitte installieren Sie die Pumpe an massive Wände
oder Untergründe. Die Pumpe NICHT an Hohlraum-
oder Gipswänden befestigen, da diese die Vibrationen
verstärken und die Pumpe dadurch beschädigen kön-
nen, wobei die Betriebsgeräusche der Pumpe erheblich
zunehmen.
Verwenden Sie für die Installation stets
Vibrationsdämpfer, um Schäden an der Pumpe zu
vermeiden.
1
Deutsch 7
Vibrationsdämpfer /
Vibration damper
