Funktionsbeschreibung, Funktionsteile und Bedienelemente

Der Pelletskessel BioWIN und das Modulare Energie System MES bzw. die REG-Standardregelung bilden eine
perfekte Einheit. Kommt von der Regelung eine Wärmeanforderung, geht der BioWIN automatisch in Betrieb.
Nach dem „ Vorspülen" (Sicherheitsfunktion) startet die Zündung und die Pelletsdosierschnecke schaltet ein. Der
Brennertopf wird automatisch mit Pellets befüllt. Bei erkannter Flammenbildung (Thermocontrol-Fühler) geht
der Kessel in die Flammenstabilisierung und anschließend in den Regelbetrieb (Modulationsbetrieb) und regelt
auf die vorgegebene Kesselsolltemperatur (zwischen 60 °C und 75 °C). Sinkt die abgenommene Leistung unter
die minimale Nennwärmeleistung oder gibt es keine Wärmeanforderung von der Regelung, geht der Kessel in
den Ausbrand. Das Gebläse läuft noch nach, bis der Brennertopf abgekühlt ist.
2.1.1 BioWIN Klassik
Die Beschickung des Vorratsbehälter erfolgt per Hand. Mittels Reinigungshebel werden die Heizflächen manuell
gereinigt. Die Reinigungsrückstände von den Heizflächen und die Verbrennungsrückstände aus dem Brenner-
topf fallen in die Aschelade.

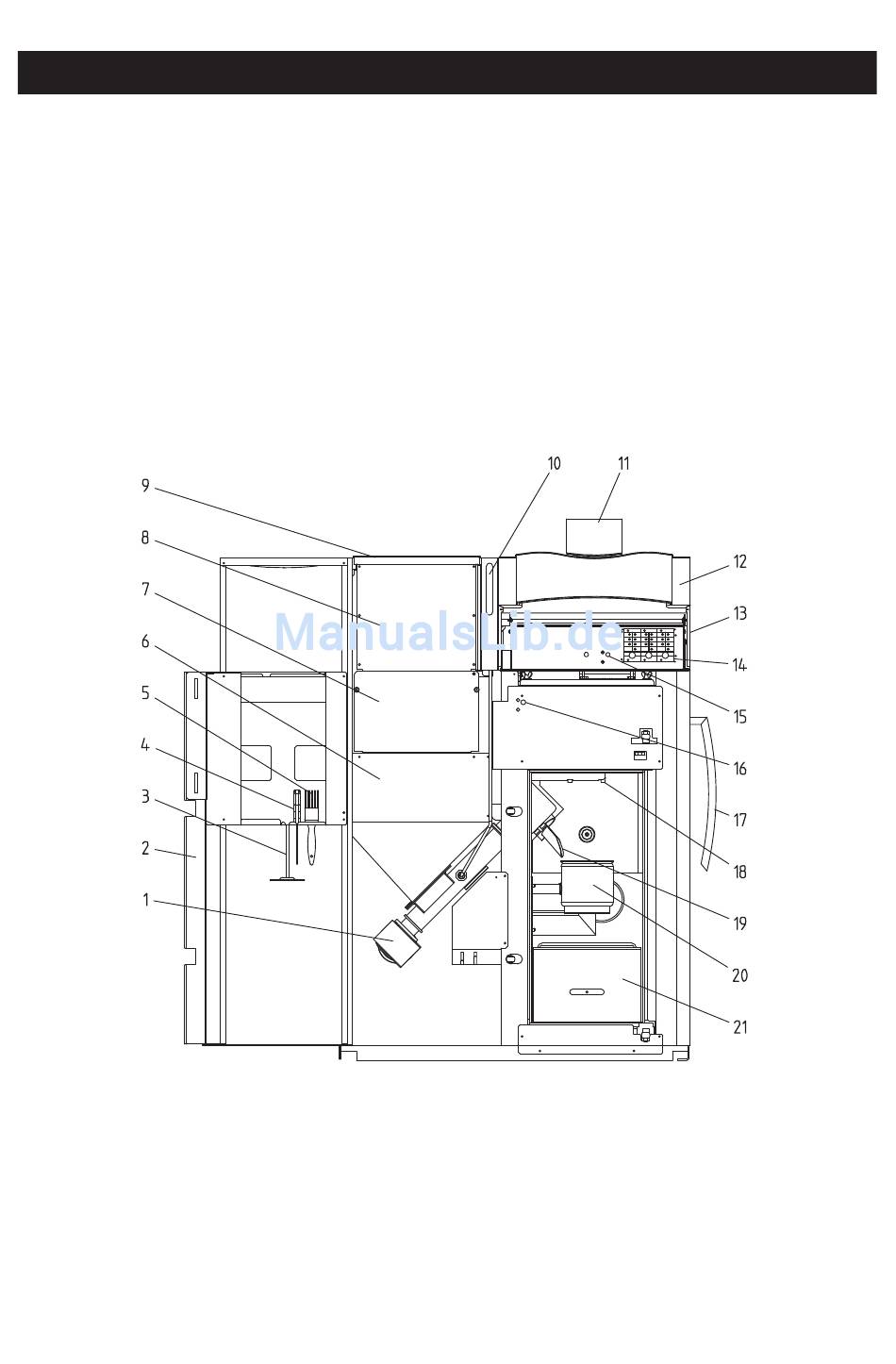

Abb. 4
1
Schneckenmotor
2 Verkleidungstür
3 Werkzeug für Konus-Entnahme
4 Spachtel
5 Reinigungspinsel
6 Pellets-Vorratsbehälter
7 Revisionsdeckel unten
8 Revisionsdeckel oben
9 Deckel für Pellets-Vorratsbehälter
10 Füllstandsanzeige für Wasserbehälter
11 InfoWIN Bedieneinheit
BioWIN Klassik ohne Brennraumtür und mit offener Verkleidungstür
12 Verkleidungsdeckel vorne
13 Verkleidungdeckel hinten
14 MES-Module
15 Sicherheitsthermostat-Kesseltemperatur
16 Sicherheitsthermostat-Schneckenrohr
17 Hebel für Heizflächenreinigung
18 Umlenkplatte
19 Fallrinne
20 Brennertopf
21 Aschelade
