Bedienung
2.4

InfoWIN

Der InfoWIN ist die Anzeige- und Bedieneinheit des Kessels.
Der InfoWIN besteht aus einer großzügigen Klartextanzeige (Display), einem Ein-/Aus-Taster mit einer Kontroll-
Leuchte (LED) für Betrieb (grün) bzw. Störung (rot), einer Taste für Kaminkehrerfunktion, sowie 4 individuell
genutzten Menü-Tasten. Die jeweilige Funktion der Menü-Tasten wird in der Menü-Zeile angezeigt.
Betriebsphasen werden hier
angezeigt wie z.B. Standby,
Modulationsbetrieb usw.
Menü-Zeile
Kontroll-Leuchte (LED)
„Betrieb" grün bzw.
„Störung" rot
Ein-/Aus-Taster

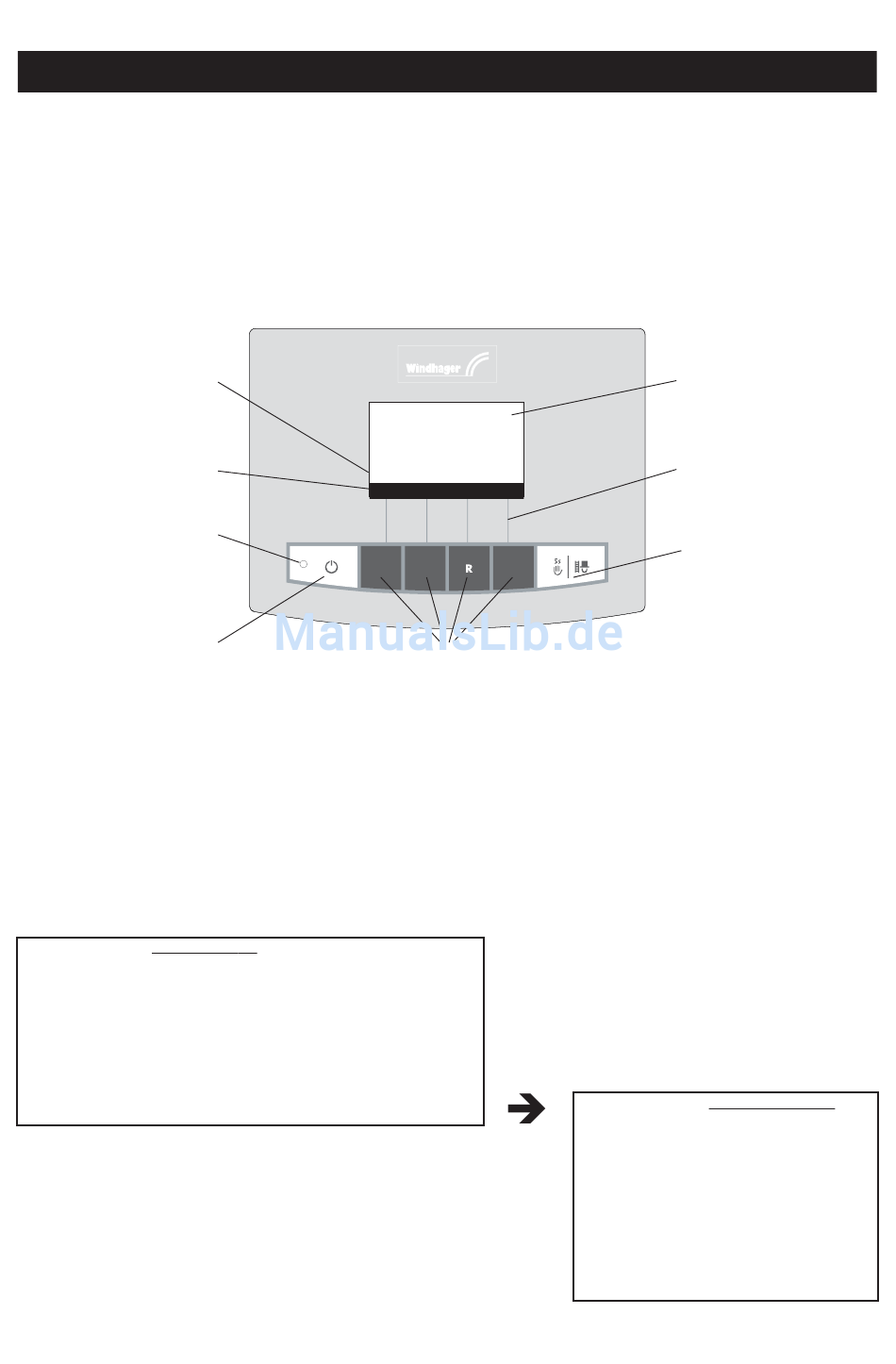

Abb. 7 InfoWIN
Am InfoWIN werden die verschiedenen Betriebsarten mit den dazugehörenden Betriebsphasen angezeigt.
Es gibt folgende Betriebsarten:
– AUS
– EIN (mit Selbsttest, Beleuchtung EIN, Beleuchtung AUS)
– Pelletszuführung
– Festbrennstoff-/Pufferbetrieb
– Handbetrieb
– Kaminkehrerfunktion
– Abschaltvorgang
Kesseltemperatur
38
°C
Standby
Info Menü
Menü-Tasten
10
Volltext-Anzeige
(beleuchtetes Display)
Zuordnung der Tasten zur
jeweiligen Funktion
Kaminkehrerfunktion bzw.
Handbetrieb
Zu den jeweiligen Betriebsarten gibt es
noch unterschiedliche Betriebsphasen
Es gibt folgende Betriebsphasen:
– Standby, Display AUS
– Vorspülen
– Zündphase
– Flammenstabilisierung
– Modulationsbetrieb
– Ausbrand
– Brenner AUS
– Wärmeerzeuger (WE) ausschalten
