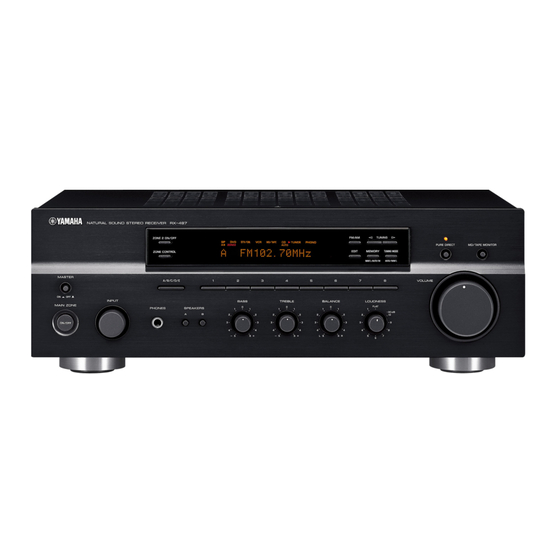

- Seite 1 RX-497 Stereo Receiver Récepteur stéréo OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING GEBRUIKSAANWIJZING ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ...
- Seite 2 3 Stellen Sie dieses Gerät entfernt von anderen elektrischen Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sich Haushaltgeräten, Motoren oder Transformatoren auf, um bitte an einen YAMAHA-Kundendienst. Das Gehäuse sollte Brummgeräusche zu vermeiden. niemals selbst geöffnet werden. 4 Setzen Sie dieses Gerät keinen plötzlichen 15 Falls Sie das Gerät für längere Zeit nicht verwenden...
- Seite 3 INHALTSVERZEICHNIS EINLEITUNG WEITERFÜHRENDE BEDIENUNGSVORGÄNGE MERKMALE............2 MITGELIEFERTES ZUBEHÖR ......2 WEITERFÜHRENDES SETUP......29 BEDIENUNGSELEMENTE UND IHRE Ändern der ADVANCED SETUP- FUNKTIONEN ........... 3 Menüparameter............ 29 Frontblende ..............3 Umschalten der Fernbedienung-ID......30 Frontblende-Display ..........5 ZONE 2 ..............31 Rückwand ..............6 Anschluss der Zone 2-Komponenten.......
- Seite 4 MERKMALE MERKMALE Eingebauter 2-Kanal-Leistungsverstärker Andere Merkmale ◆ Minimale Ausgangsleistung, effekt ◆ PURE DIRECT Taste für die Reproduktion des 75 W + 75 W (8 Ω), 0,04% Klirr, 20 Hz bis 20 kHz reinsten Signalquellensounds ◆ Hohes dynamisches Leistungssvermögen bei ◆ Kontinuierlich variable Loudness-Regelung Laufwerkverhaltem mit niedriger Impedanz (gehörrichtige Lautstärkekorrektur) ◆...
- Seite 5 • Dieser Schalter ist nur betriebsbereit, wenn Sie MASTER Schalten Sie die Fernbedienung-ID zwischen ID1 und ID2 um, ON/OFF nach innen in die Position ON drücken. wenn mehrere YAMAHA-Receiver oder -Verstärker verwendet • In dem Bereitschaftsmodus verbraucht dieses Gerät eine werden (siehe Seite 29, 30).
- Seite 6 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN 7 EDIT D VOLUME Tauscht die Zuweisung der beiden Festsender miteinander Erhöht oder vermindert den Tonausgangspegel. aus, wenn TUNER als Eingangsquelle gewählt ist (siehe Hinweis Seite 25). Beeinflusst den OUT (REC)-Pegel nicht. 8 FM/AM E INPUT Wahlschalter Schaltet den Empfangsbereich zwischen MW und UKW um, wenn TUNER als Eingangsquelle gewählt ist (siehe Wählt die Eingangsquelle, die Sie hören oder betrachten...
- Seite 7 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Frontblende-Display DTV/CBL MD/TAPE TUNER PHONO ZONE2 ZONE3 MD/TAPE MON MEMORY AUTO TUNED STEREO SLEEP MUTE HOLD 1 SP (SPEAKERS) A/B Anzeigen 8 SLEEP Anzeige Leuchten gemäß gewähltem Satz der Lautsprecher auf. Leuchtet auf, wenn der Einschlaf-Timer eingeschaltet ist. Beide Anzeigen leuchten auf, wenn beide Sätze von 9 MUTE Anzeige Lautsprechern gewählt sind.
- Seite 8 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Rückwand (Modell für allgeemeine Gebiete) TUNER VIDEO AUDIO OUTPUT REMOTE VOLTAGE SELECTOR DTV/ DTV/ WOOFER AC OUTLETS SWITCHED (PLAY) 75Ω UNBAL. (REC) SPEAKERS (PLAY) AUDIO IMPEDANCE SELECTOR MONITOR MD/TAPE SET BEFORE POWER ON SELECTEUR D'IMPEDANCE (REC) A OR B: 4ΩMIN.
- Seite 9 3 Steuertasten für das Radio Data System Fernbedienung, das für die Bedienung dieses Gerätes oder Steuert die Mermkale des Radio Data System. anderer Komponenten von YAMAHA oder anderen Herstellern verwendet wird. Die Funktionen der Tasten für Hinweis die Steuerung Ihrer Audio- und Video-Komponenten sind...
- Seite 10 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Ändert den Steuerbereich (siehe Seite 33). 0 SPEAKERS A/B Mit jedem Drücken der entsprechenden Taste wird der an die SPEAKERS A- und/oder SPEAKERS B-Klemmen an der Rückseite dieses Geräts angeschlossene Satz der Lautsprecher ein- oder ausgeschaltet. A CODE SET Zur Einstellung der Fernbedienungscodes (siehe Seite 35) verwenden.
- Seite 11 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Einsetzen der Batterien in die Fernbedienung ■ Hinweise zu den Batterien • Wechseln Sie alle Batterien, wenn die Reichweite der Fernbedienung nachlässt. • Verwenden Sie Mignonzellen (AA, R6) für die Fernbedienung. • Achten Sie auf richtige Polarität. Siehe die Abbildung im Batteriefach jeder Fernbedienung. •...
- Seite 12 ANSCHLÜSSE ANSCHLÜSSE VORSICHT • Schließen Sie dieses Gerät oder andere Komponenten nicht an das Netz an, bevor nicht alle Anschlüsse zwischen den Komponenten fertig gestellt sind. • Achten Sie darauf, dass sich die blanken Lautsprecherdrähte nicht gegenseitig oder andere Metallteile dieses Gerätes berühren. Anderenfalls könnten dieses Gerät und/oder die Lautsprecher beschädigt werden.
- Seite 13 ANSCHLÜSSE Anschließen der Lautsprecher ■ Anwschließen des Bananasteckers Entfernen Sie etwa 10 mm der Isolierung von (Nur Modelle für USA, Kanada, Australien jedem Ende des Lautsprecherkabels, und und allgemeine Gebiete) Zuerst ziehen Sie den Knopf fest, und danach stecken Sie verdrillen Sie die blankgelegten Litzen des den Bananenstecker am Kabelende in die entsprechende Kabels, um Kurzschlüsse zu vermeiden.
- Seite 14 • Eine richtig installierte Hochantenne gewährleistet besseren Empfang als eine Zimmerantenne. Falls die Empfangsqualität schlecht ist, können Sie diese vielleicht durch eine Hochantenne verbessern. Wenden Sie sich für Hochantennen den nächsten autorisierten YAMAHA-Fachhändler oder Kundendienst. • Wenn Sie eine UKW-Hochantenne an dieses Gerät anschließen, schließen Sie nicht die UKW-Antenne an dieses Gerät an.
- Seite 15 Wir empfehlen, dass Sie ein 5 bis 10 m langes vinylbeschichtetes Kabel an die AM ANT-Klemme anschließen und aus einem Fenster nach außen führen. Wenden Sie sich für Hochantennen den nächsten autorisierten YAMAHA- Fachhändler oder Kundendienst. • Die MW-Rahmenantenne sollte immer angeschlossen werden, Stecken Sie die Leitungsdrähte der...
- Seite 16 ANSCHLÜSSE Anschluss des Netzkabels Ein- und Ausschalten dieses Geräts Schhließen Sie das Netzkabel an eine Netzdose an, nachdem Sie alle anderen Anschlüsse fertiggestellt haben. Sobald alle Anschlüsse fertig gestellt sind, schalten Sie die Stromversorgung dieses Gerätes ein. Netzkabel VOLTAGE SELECTOR l TUNING h ZONE 2 ON/OFF FM/AM...
- Seite 17 WIEDERGABE UND AUFNAHME WIEDERGABE UND AUFNAHME VORSICHT Besondere Vorsicht ist bei der Wiedergabe von in DTS codierten CDs geboten. Wenn SIe eine in DTS codierte CD auf einem mit DTS inkompatiblen CD-Player abspielen, hören Sie nur ungewünschte Störgeräusche, die die Lautsprecher beschädigen können. Prüfen Sie, ob Ihr CD-Player in DTS codierte CDs unterstützt. Prüfen Sie auch den Soundausgangspegel Ihres CD-Players, bevor Sie eine in DTS codierte CD abspielen.
- Seite 18 WIEDERGABE UND AUFNAHME ■ Einstellung des LOUDNESS Reglers Einstellung der Klangqualität Stellt den vollständigen Frequenzumfang bei beliebigem Lautstärkepegel sicher, um für das verminderte ■ Einstellung des BALANCE Reglers Wahrnehmungsvermögen der hohen und niedrigen Stellen Sie die Klangbalance zwischen den linken und Frequenzanteile durch das menschliche Ohr bei geringem rechten Lautsprerchern ein, um für einen Lautstärkepegel zu kompensieren.
- Seite 19 WIEDERGABE UND AUFNAHME Aufnahme einer Signalquelle Drehen Sie VOLUME auf der Frontblende (oder drücken Sie VOLUME +/– auf der Fernbedienung), um den Tonausgangspegel Hinweise der gewählten Signalquelle zur Aufnahme • Die VOLUME, BASS, TREBLE, BALANCE und einzustellen. LOUDNESS-Regler sowie die PURE DIRECT-Tasten haben keine Auswirkung auf die aufgezeichnete Signalquelle.
- Seite 20 WIEDERGABE UND AUFNAHME Verwendung des Einschlaf-Timers Drücken Sie wiederholt SLEEP, so dass SLEEP OFF auf dem Frontblende-Display Verwenden Sie diese Funktion, um dieses Gerät nach erscheint. Ablauf einer bestimmten Zeitspanne automatisch in den Bereitschaftsmodus zu schalten. Der Einschlaf-Timer ist SLEEP besonders dann nützlich, wenn Sie schlafen gehen, während das Gerät eine Wiedergabe oder Aufnahme einer Quelle ausführt.
- Seite 21 WIEDERGABE UND AUFNAHME Stummschalten des Soundausgangs Drücken Sie die Taste MUTE der Fernbedienung, um den Soundausgang stummzuschalten. Die MUTE-Anzeige blinkt im Frontblende-Display. MUTE MUTE Nach einigen Sekunden verschwindet MUTE ON aus dem Frontblende-Display. Drücken Sie die Taste MUTE der Fernbedienung erneut, um den Soundausgang wieder einzuschalten.
- Seite 22 UKW-/MW-ABSTIMMUNG UKW-/MW-ABSTIMMUNG Es gibt 2 Abstimmmethoden: Automatische und manuelle Abstimmung. Wählen Sie eine der Methoden entsprechend eigenem Geschmack und der Stärke des Sendersignals. Automatische Abstimmung Drücken Sie einmal TUNING l / h, um mit der automatischen Abstimmung zu Die automatische Abstimmung arbeitet, wenn die beginnen.
- Seite 23 UKW-/MW-ABSTIMMUNG Manuelle Abstimmung Drücken Sie TUNING l / h, um manuell auf den gewünschten Sender abzustimmen. Manuelle Abstimmung ist wirksam, wenn Sendersignale Halten Sie die Taste gedrückt, um die schwach sind. Senderabstimmsuche fortzusetzen. 2 4 3 l TUNING h ZONE 2 ON/OFF FM/AM l TUNING h PURE DIRECT...
- Seite 24 UKW-/MW-ABSTIMMUNG Automatische Drücken Sie FM/AM an der Frontblende zum Festsenderabstimmung Wählen von UKW als Empfangsbereich. FM erscheint auf dem Frontblende-Display. Sie können die automatische Abstimmung von FM/AM Festsendern verwenden, um UKW-Sender automatisch abzuspeichern. Diese Funktion ermöglicht es diesem Gerät, automatisch auf UKW-Sender mit starken Signalen abzustimmen und bis zu 40 (8 Sender in jeder von Betätigen und halten Sie MEMORY auf der 5 Gruppen, A1 bis E8) dieser empfangen Sender...
- Seite 25 UKW-/MW-ABSTIMMUNG ■ Anwenderspezifische automatische Drücken Sie TUNING l / h auf der Festsenderabstimmung Sie können eine Festsendergruppe und eine Frontblende, um mit der automatischen Festsendernummer festlegen, von der dieses Gerät die mit Festsenderabstimmung zu beginnen. automatischer Festsenderabstimmung empfangenen Drücken Sie h, um auf höhere Frequenzen UKW-Sender speichert.
- Seite 26 UKW-/MW-ABSTIMMUNG Manuelle Festsenderabstimmung Drücken Sie eine der Festsendernummer- Tasten an der Frontblende zum Wählen einer Sie können auch manuell bis zu 40 Sender (8 Sender in Festsendernummer (1 bis 8), wo Sie den jeder der 5 Gruppen A1 bis E8) abspeichern. Sie können Sender speichern wollen.
- Seite 27 UKW-/MW-ABSTIMMUNG Aufrufen eines Festsenders Austauschen von Festsendern Sie können den gewünschten Festsender aufrufen, indem Sie können die Zuordnung von zwei Festsendern Sie einfach die Festsendernummer wählen, unter welcher miteinander austauschen. Das folgende Verfahren der Sender abgespeichert ist. beschreibt ein Beispiel, wo ein Festsender E1 mit einem anderen Festsender A5 ausgetauscht wird.
- Seite 28 RADIO DATA SYSTEM (NUR MODELL FÜR EUROPA) RADIO DATA SYSTEM (NUR MODELL FÜR EUROPA) Empfang von Radio Data System-Sendern Umschalten der Radio Data System-Modi Unter Radio Data System versteht man ein Datenübertragungssystem, das in vielen Ländern für UKW- Vier Modi stehen für die Anzeige der Radio Data System- Sender verwendet wird.
- Seite 29 RADIO DATA SYSTEM (NUR MODELL FÜR EUROPA) Hinweise PTY SEEK Funktion • Drücken Sie nicht FREQ/TEXT, bis eine Radio Data System- Wenn Sie den gewünschten Programmtyp wählen, sucht Anzeige im Frontblenden-Display aufleuchtet. Sie können den dieses Gerät automatisch alle voreingegebenen Radio Modus nicht umschalten, wenn Sie die Taste zu früh drücken.
- Seite 30 RADIO DATA SYSTEM (NUR MODELL FÜR EUROPA) EON Funktion Drücken Sie PRESET/CH u / d an der Fernbedienung, um den gewünschten Diese Funktion verwendet den EON-Datendienst des Programmtyp zu wählen. Radio Data System-Sendernetzes. Wenn Sie den Der gewählte Programmtyp erscheint auf dem gewünschten Programmtyp (NEWS, INFO, AFFAIRS, Frontblende-Display erscheint.
- Seite 31 WEITERFÜHRENDES SETUP WEITERFÜHRENDES SETUP ■ ADVANCED SETUP Menüparameter Ändern der ADVANCED SETUP- Ändern Sie die anfänglichen Einstellungen (angegeben in Fettschrift unter jedem Parameter), um die Anforderungen Menüparameter an Ihr Hörumfeld zu berücksichtigen. Das ADVANCED SETUP Menü wird am Frontblenden- Werkseitige Voreingaben PRESET Display angezeigt.
- Seite 32 Code. Wenn Sie die Fernbedienung-ID ändern, müssen Sie die Fernbedienung-ID dieses Geräts (siehe Seite 29) umschalten. Bei Verwendung mehrerer YAMAHA-Receiver oder Verstärker mit gleicher Vorgabe-Codeeinstellung kann es passieren, dass sie unbeabsichtigt beide Komponenten gleichzeitig steuern. In diesem Fall stellen Sie einen der alternativen Codes für dieses...
- Seite 33 • Ein Verstärker und Lautsprecher für das zweite Zimmer Manche YAMAHA Modelle können direkt an die REMOTE OUT-Buchse an der Rückseite dieses Geräts angeschlossen werden. Wenn Sie solche Produkte besitzen, kann es sein, dass Sie keinen Infrarot-Signalgeber benötigen. Bis zu sechs YAMAHA Komponenten können angeschlossen werden, wie unten gezeigt.
- Seite 34 ZONE 2 Steuerung Zone 2 Sie können die Eingangsquelle von Zone 2 unabhängig von den Hörbedingungen im Hauptzimmer regeln. Drücken Sie ZONE 2 ON/OFF auf der Frontblende zum Einschalten von Zone 2. ZONE 2 ON/OFF Drücken Sie ZONE 2 CONTROL auf der Frontblende.
- Seite 35 Der nachfolgend angelegte Bereich kann zur Bereich dient für die Bedienung dieses Geräts. Steuerung anderer Audio- und Videokomponenten von YAMAHA und anderen Herstellern verwendet werden. Jede Taste weist eine unterschiedliche Funktion auf, abhängig von der gewählten Komponente. Wählen Sie die zu bedienende...
- Seite 36 Bedienung anderer Komponenten Zusätzlich zu der Steuerung dieses Gerätes können Sie auch andere Audio- und Videokomponenten von TV MUTE TV INPUT MUTE YAMAHA und anderen Herstellern mit der mitgelieferten STANDBY POWER POWER POWER Fernbedienung ausführen. Zur Steuerung anderer Komponenten müssen Sie die entsprechenden...
- Seite 37 Hinweis Eine Steuerung Ihrer anderen YAMAHA-Komponenten ist unter Hinweise Umständen auch dann nicht möglich, wenn der YAMAHA- • Falls der Hersteller Ihrer Komponente mehr als einen Code Fernbedienungscode entsprechend der obigen Liste eingegeben aufweist, versuchen Sie jeden dieser Codes einzugeben, um den wurde.
- Seite 38 Siehe das nachfolgende Diagramm, wenn dieses Gerät nicht richtig funktionieren sollte. Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist oder die nachfolgenden Instruktionen nicht helfen, schalten Sie dieses Gerät auf den Bereitschaftsmodus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten YAMAHA Fachhändler oder Kundendienst. ■ Allgemeines Siehe...
- Seite 39 STÖRUNGSBESEITIGUNG Die an die MD/TAPE OUT-Buchsen Schalten Sie die Stromversorgung der Komponente Der Lautstärkepegel dieses Gerätes angeschlossene ein. kann nicht erhöht — Komponente ist ausgeschaltet. werden, oder der Sound ist verzerrt. Die Stromversorgung dieses Gerätes ist Schalten Sie die Stromversorgung dieses Gerätes ein. Verschlechterte ausgeschaltet, oder dieses Gerät befindet Klangqualität beim Hören...
- Seite 40 STÖRUNGSBESEITIGUNG ■ Fernbedienung Siehe Problem Ursache Abhilfe Seite Falscher Abstand oder Winkel. Die Fernbedienung funktioniert in einem Bereich von Die Fernbedienung maximal 6 m und nicht mehr als 30 Grad arbeitet oder Winkelabweichung gegenüber der Frontblende. funktioniert nicht richtig. Direktes Sonnenlicht oder die Stellen Sie das Gerät an einer anderen Stelle auf.
- Seite 41 TECHNISCHE DATEN TECHNISCHE DATEN AUDIOABSCHNITT VIDEOABSCHNITT • Minimale Ausgangsleistung, effekt • Videosignaltyp (8 Ω , 20 Hz bis 20 kHz, 0,04% Klirr) ....75 W + 75 W [Modelle für USA, Kanada und allgemeine Gebiete] ..NTSC [Andere Modelle] ..............PAL •...
