Intel LGA 1700 / 1200 / 1150 / 1151 / 1155
The following parts are needed for this:
Pure Loop CPU cooler (1), fans (2), Intel Backplate (3), Intel mounting brackets (4), Intel mounting
brackets LGA 1700 (5), Intel spacer nut B (8), mounting bracket fastening screws (10), Intel backplate
screws (11), radiator mounting screws (13), fan mounting screws (14), O-rings (15), thermal paste (16),
SATA Adapter (18), Y-cable (20)
Es werden folgende Bauteile benötigt:
Pure Loop CPU-Kühler (1), Lüfter (2), Intel Backplate (3), Intel Montagebrücken (4), Intel Montage-
brücken LGA 1700 (5), Intel Gewindebolzen B (8), Befestigungsschrauben für die Montagebrücke (10),
Intel Backplate-Schrauben (11), Radiator Befestigungsschrauben (13), Lüfter Befestigungsschrauben
(14), O-Ringe (15), Wärmeleitpaste (16), SATA Adapter (18), Y-Kabel (20)

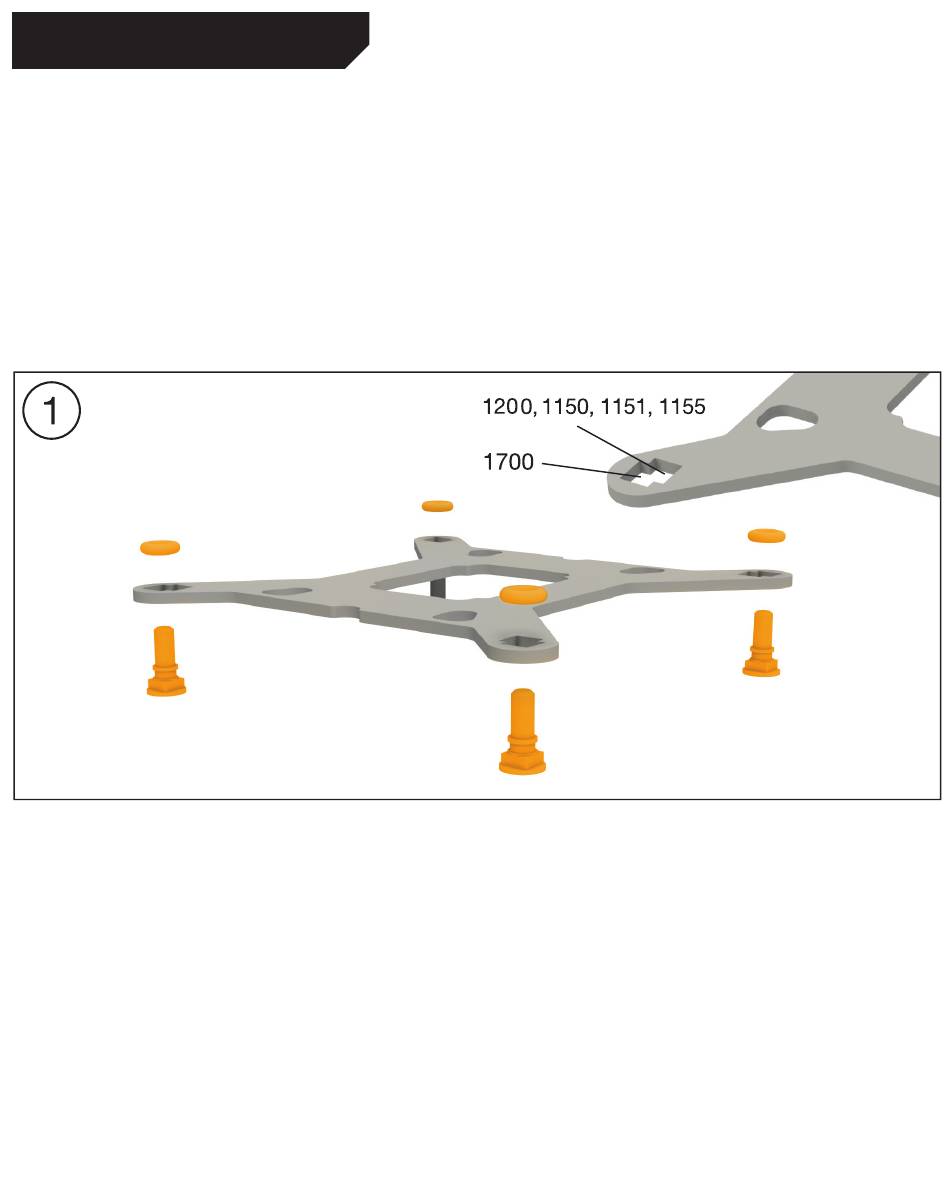

Affixing the backplate
Place the Intel backplate screws in the notches
found on the rear of the Intel backplate.
Observe the drilled holes for the actual CPU
socket. Use the O-rings to fasten the back-
plate screws on the Intel backplate. Once the Intel
backplate is assembled for the actual Intel socket,
position it beneath the motherboard. Make sure
that the Intel backplate screws exactly match the
positions of the motherboard holes.
12
Befestigung der Backplate
Platzieren Sie die Intel Backplate Schrauben
in die auf der Rückseite der Intel Backplate
befindlichen
Aussparungen.
hierzu die Bohrlöcher für den jeweiligen
Sockel. Verwenden Sie zur Befestigung der
Backplate-Schrauben auf der Intel-Backplate
die O-Ringe. Sobald die Intel-Backplate für
den jeweiligen Intel-Sockel zusammengebaut
ist, positionieren Sie es unter dem Mainboard.
Achten Sie dabei darauf, dass die Intel Backplate-
Schrauben genau in den Mainboardlöchern
positioniert sind.
Beachten
Sie
