Positionieren Des Ruby Phantoms Auf Der Ruby Verkippungsplattform; Abbildung 26: Ausrichten Des Ruby Phantoms Auf Der Ruby Verkippungsplattform - PTW RUBY Gebrauchsanweisung

Inhaltsverzeichnis

Werbung

WARNUNG
Unsachgemäße Handhabung.
Fehlmessung! Gefährdung von Personen!
Achten Sie darauf, dass der Detektorhalter bis
zum Anschlag in den Einsatz eingeschraubt ist.
HINWEIS
Der Detektorhalter ist an der Stirnseite mit
der Artikelnummer des vorgesehenen Detek-
tors gekennzeichnet.
Führen Sie den entsprechenden Einsatz von
vorne bis zum Anschlag in den Phantomkör-
per ein (siehe Abschnitt
Einsatzes").
Wählen Sie den zum Detektor passenden
Detektorhalter aus.
Führen Sie den Detektorhalter von der Rück-
seite bis zum Anschlag in den Einsatz ein und
schrauben Sie ihn fest.
Drücken Sie die Detektorfixierung an der
Frontseite des Einsatzes herunter und schie-
ben Sie den Detektor von vorne durch die Boh-
rung im Einsatz bis zum Anschlag in das Phan-
tom ein.
Lassen Sie die Detektorfixierung wieder los.
➔ Der Detektor ist fixiert.
➔ Der Bezugspunkt des Detektors ist im Phan-
tomzentrum.
34
Bedienungshandbuch - Anwendung
0025
5.1 "Einführen eines
RUBY
(T40072)
5.3
Positionieren des
RUBY Phantoms auf der
RUBY Verkippungsplattform
HINWEIS
Die RUBY Verkippungsplattform dient aus-
schließlich zur Verkippung des RUBY Phan-
toms T40072.1.001.
Stellen Sie das RUBY Phantom auf die RUBY
Verkippungsplattform. Achten Sie beim Posi-
tionieren auf folgende Punkte:
– Das Gesicht des RUBY Phantoms zeigt
nach vorne.
– Das RUBY Phantom ist in aufrechter Posi-
tion, d. h. die Gummifüße zeigen nach
unten.
– Die Gummifüße des RUBY Phantoms lie-
gen in den Aussparungen der RUBY Ver-
kippungsplattform.
– Die vertikalen, roten Linien auf dem RUBY
Phantom werden auf der RUBY Verkip-
pungsplattform fortgeführt.
Schieben Sie das RUBY Phantom bis an die
Anschlagsflächen nach hinten.
➔ Die horizontalen, roten Linien auf der RUBY
Verkippungsplattform sind sichtbar.

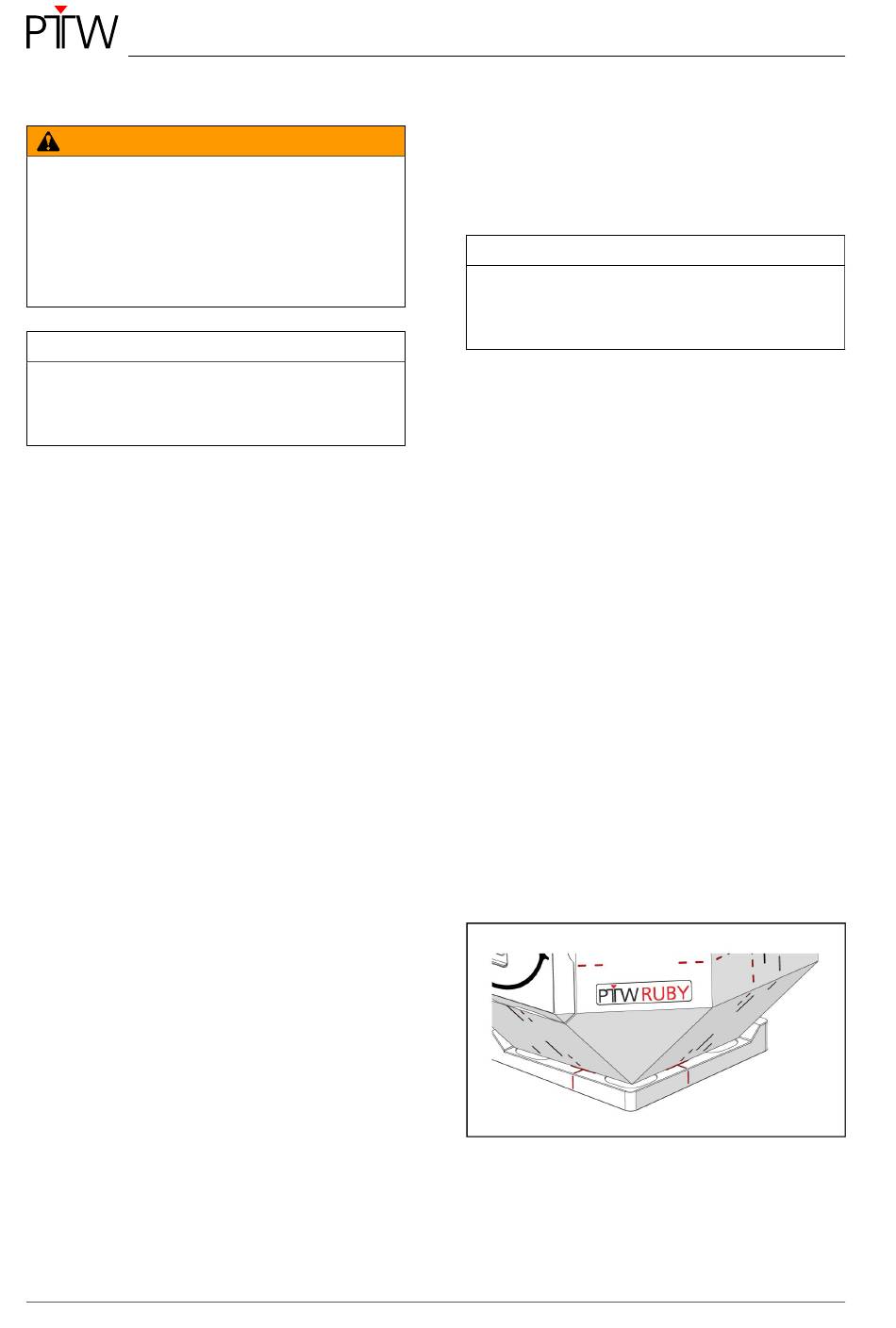

Abbildung 26:
Ausrichten des RUBY Phan-
toms auf der RUBY Verkip-
pungsplattform
D968.151.00/05 de
