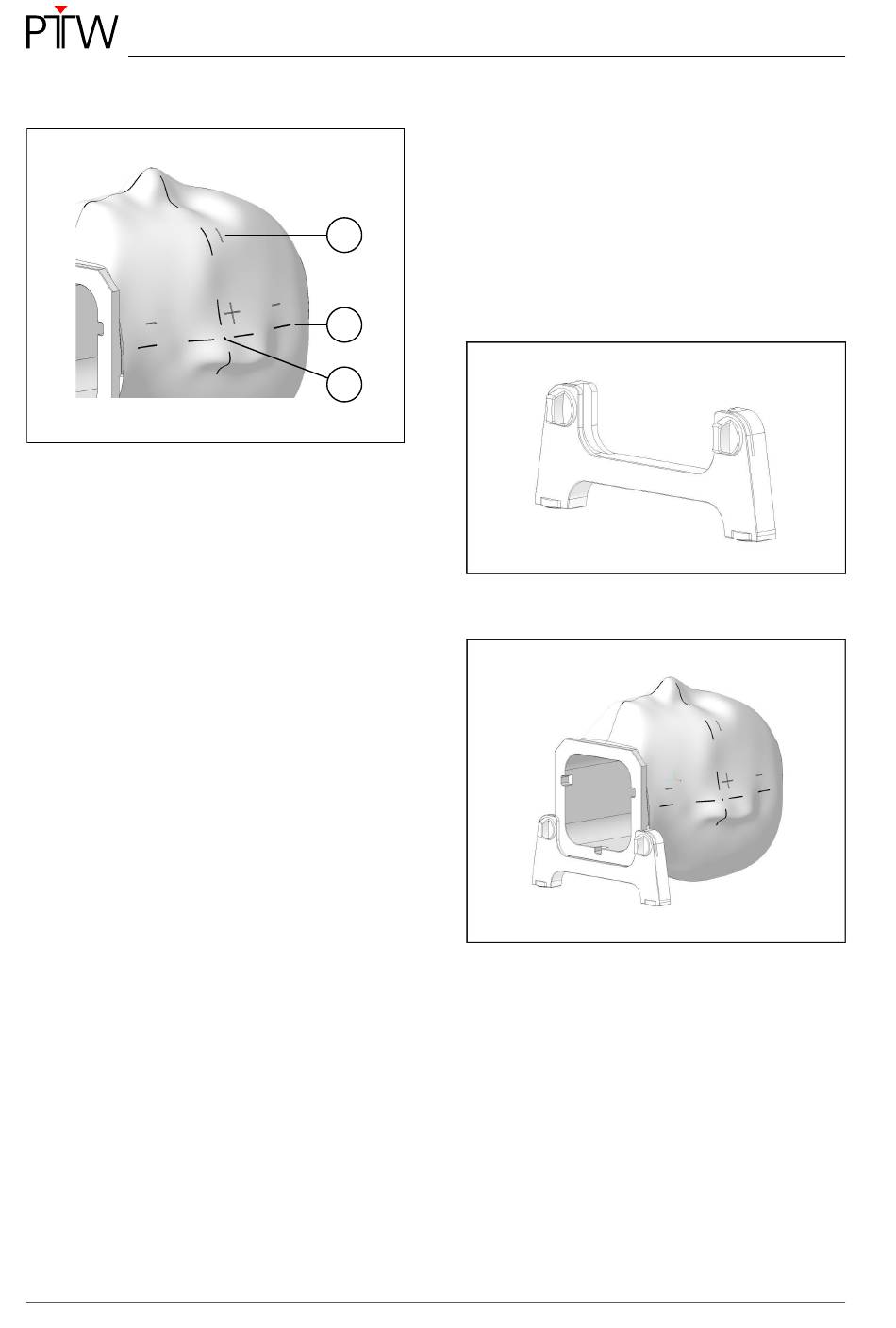

Abbildung 6:
Ausschnitt RUBY Kopfphantom
- Gravurlinien
Zwei verschiedene eingravierte Linien sind auf
dem RUBY Kopfphantom erkennbar. Sie unter-
scheiden sich in Farbe und Strichart.
1 Graue Linie
zeigt eine definierte Verschiebung in alle drei
Raumrichtungen an
– koronal: 18 mm
– transversal: 14 mm
– sagittal: -25 mm
2 Schwarze Linie
zeigt das Phantomzentrum an
3 CT-Marker (3 Stück)
20
RUBY
(T40072)
Bedienungshandbuch - Produktbeschreibung
4.1.2.1
Es besteht die Möglichkeit, das RUBY Kopfphan-
tom auf dem Standfuß T40072.1.810 anhand von
Klemmschrauben zu fixieren und auf dem Pati-
1
ententisch parallel auszurichten. Dadurch lassen
sich Einsätze nur in eine bestimmte Richtung und
Position einsetzen.
2
3
Abbildung 7:
Abbildung 8:
Standfuß
Standfuß
RUBY Kopfphantom mit Stand-
fuß
D968.151.00/05 de
