5.2

Einsetzen eines Detektors

Der RUBY Einsatz Patient QA - Detektor und
der RUBY Einsatz System QA haben jeweils eine
Bohrung zum Einsetzen eines Einzeldetektors in
zentraler Position mit entsprechendem Detektor-
halter.
Der RUBY Einsatz System QA - MultiMet hat
drei Bohrungen zum Einsetzen jeweils eines Ein-
zeldetektors in zentraler, kaudaler und krania-
ler Position mit entsprechenden Detektorhaltern
(siehe Abbildung 20).

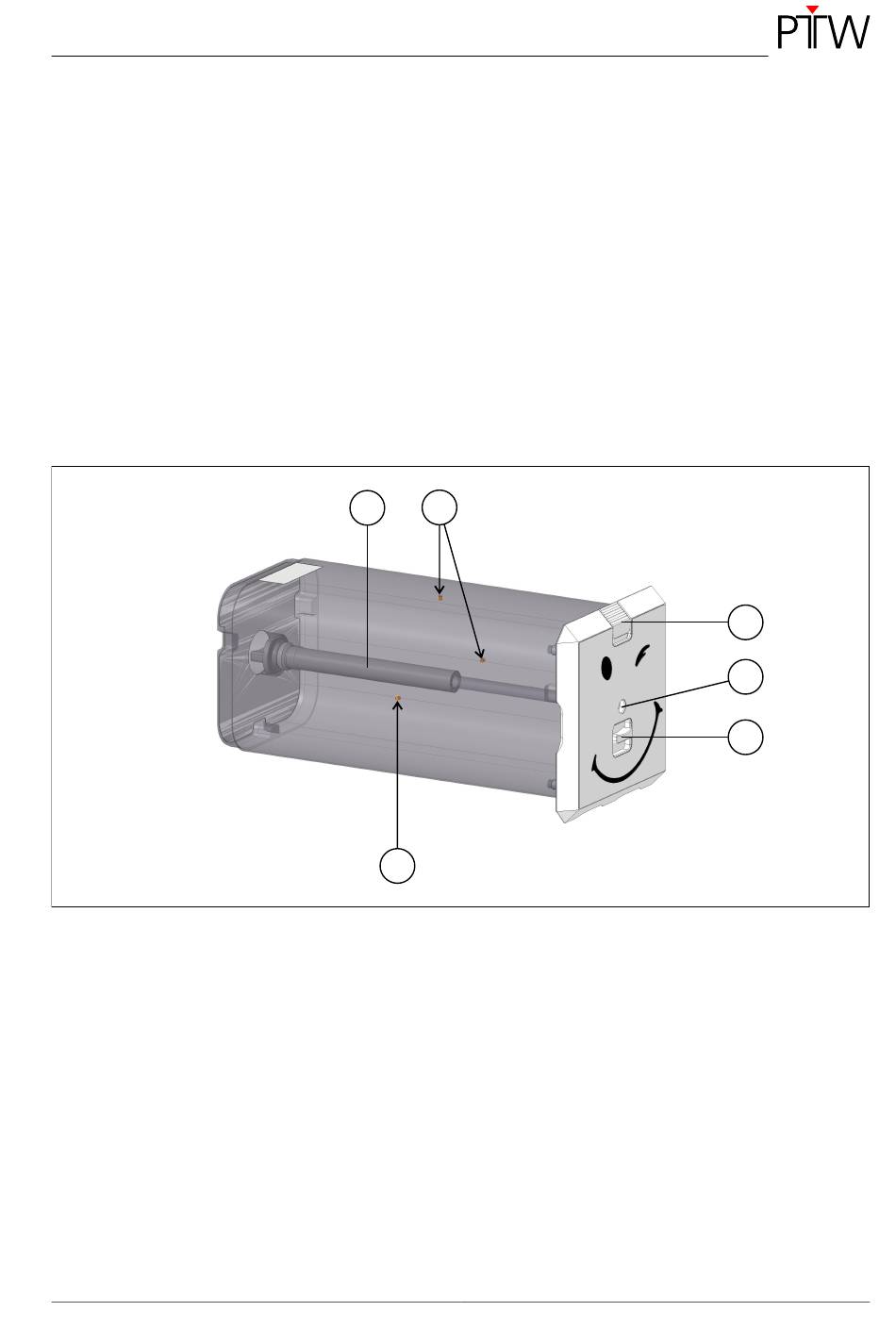

Abbildung 25: RUBY Einsatz Patien QA - Detektor mit Detektorhalter (ohne Detektor)
1 Detektorhalter
2 CT-Marker (3 Stück)
3 Verriegelung
D968.151.00/05 de
RUBY
(T40072)
Bedienungshandbuch - Anwendung
2
1
2
4 Bohrung zur Aufnahme des Detektors
5 Detektorfixierung
3
4
5
