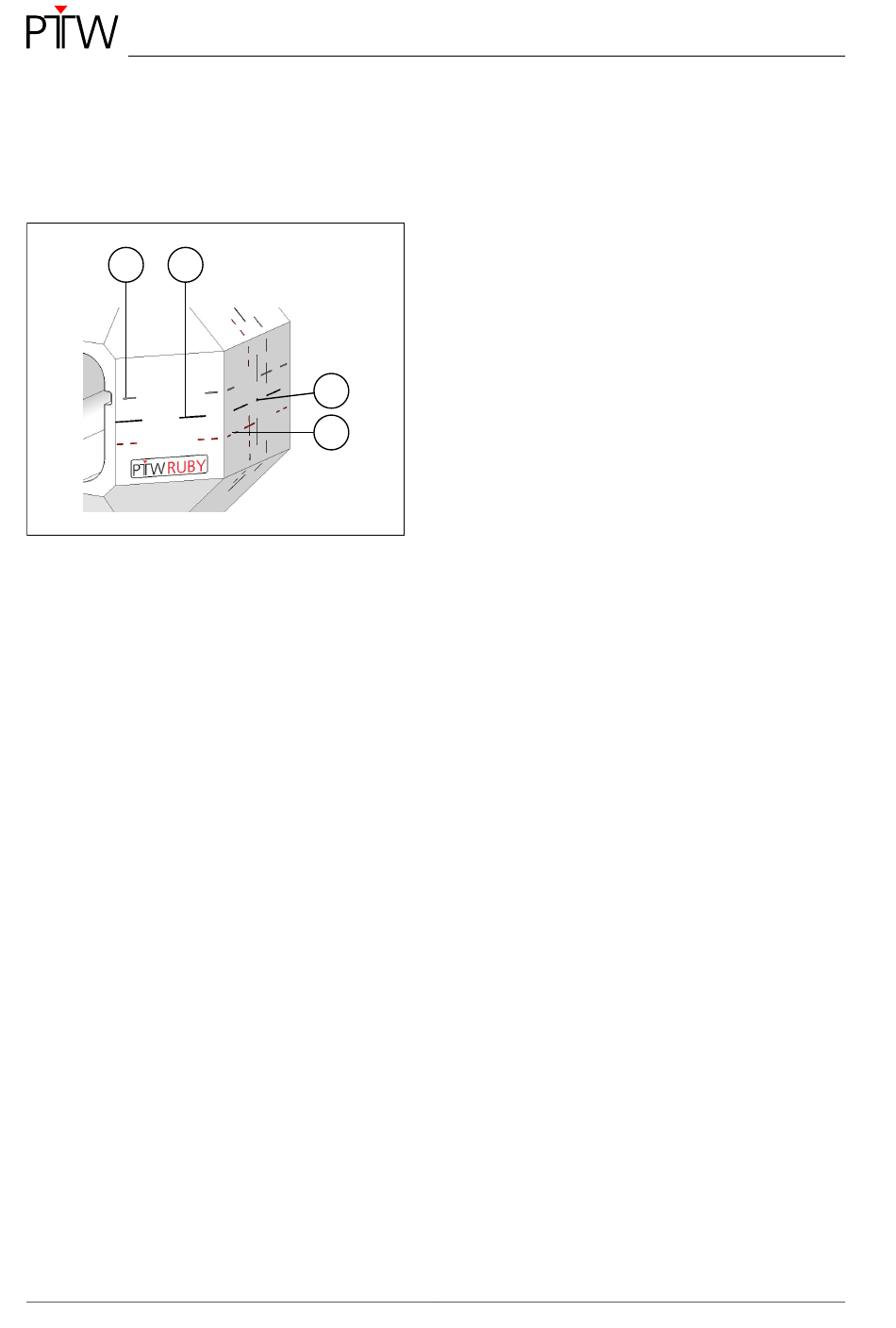

Drei verschiedene eingravierte Linien sind auf
dem RUBY Phantom erkennbar. Sie unterschei-
den sich in Farbe und Strichart.
1
2
Abbildung 4:
Ausschnitt RUBY Phantom -
Gravurlinien
18
RUBY
(T40072)
Bedienungshandbuch - Produktbeschreibung
1 Graue Linie
zeigt eine definierte Verschiebung in alle drei
Raumrichtungen an
– koronal: 18 mm
– transversal: 14 mm
– sagittal: -25 mm
2 Schwarze Linie
zeigt das Phantomzentrum an
3 Rote Linie
4
zeigt eine definierte Verschiebung und Ver-
kippung in alle drei Raumrichtungen an
3
– koronal: -12 mm
– Verkippung (Z-Achse) = -1°
– transversal: -10 mm
– Verkippung (Y-Achse) = 2,5°
– sagittal: 15 mm
– Verkippung (X-Achse) = -1,5°
4 CT-Marker (3 Stück)
