Installations, Gebrauchs- und Wartungsanweisungen Dualsun SPRING4
UMGANG MIT FETT
Achten Sie beim Umgang mit Fett darauf, dass kein Fett in die Armatur gelangt. Wenn Sie es
versehentlich angebracht haben, müssen Sie es unbedingt mit einem Tuch entfernen.

5.2. Installation des ersten Panels

Das erste Modul wird am Anfang der Linie wie ein Standard-Photovoltaikmodul mit dem von Ihnen zuvor
gewählten Installationssystem installiert. Achten Sie darauf, den Verteiler nicht durch die Montageschienen zu
behindern und beachten Sie die Empfehlungen im Kapitel:
Aus Platzgründen ist es wichtig, zunächst den Einlass-Auslass-Verbinder und den Stecker auf der Platte
einzusetzen und zu befestigen.
ACHTUNG
Beeinträchtigen Sie den Verteiler nicht mit den Montageschienen und beachten Sie die Emp-
fehlungen im Kapitel:

5.3. Hydraulische Verbindung zwischen den Paneelen

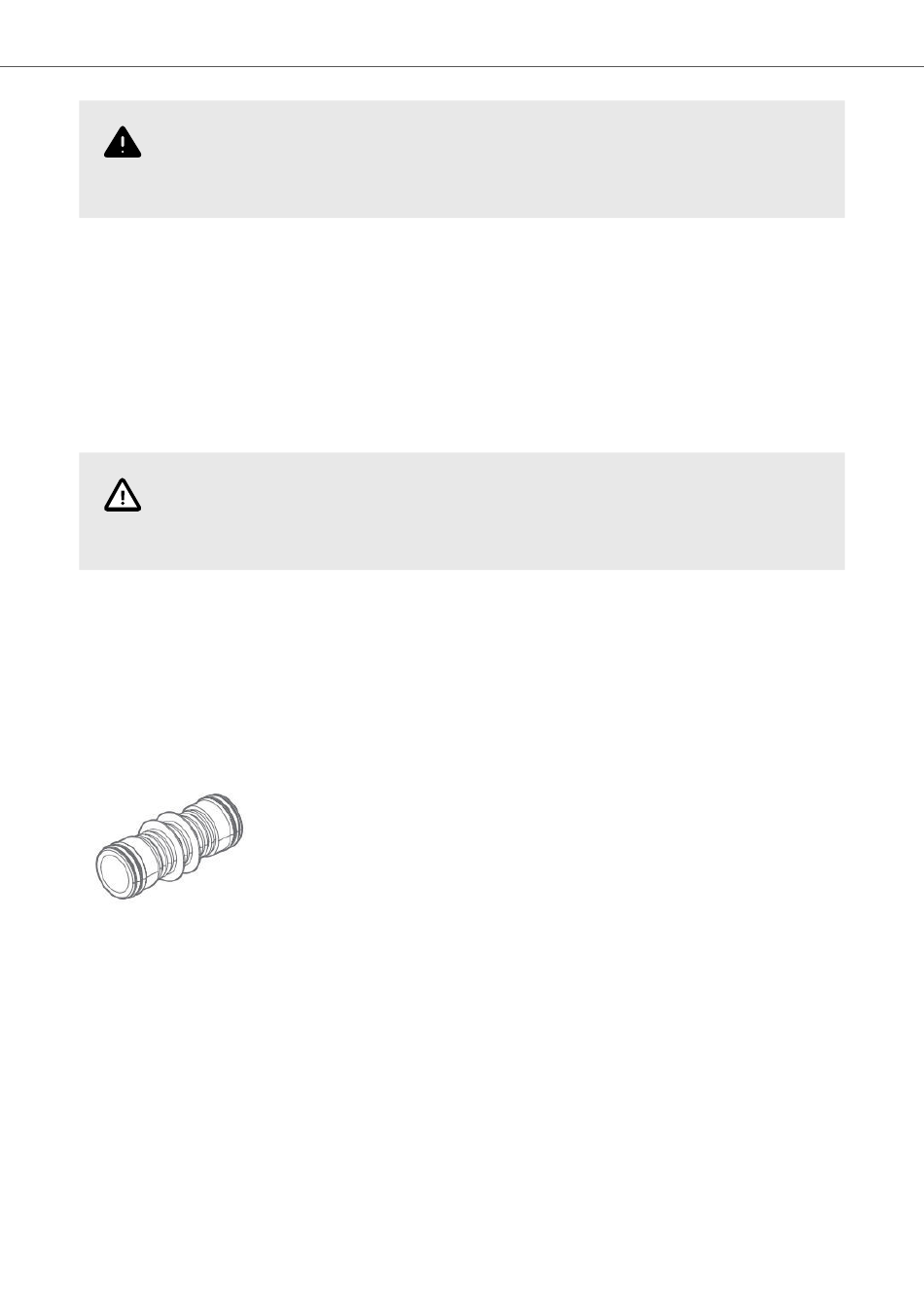

Die Zeichen SPRING4 sind so konzipiert, dass sie einfach über Zwischenpaneelverbindungen aus Edelstahl
zusammengebaut werden können.
Benötigtes Material:
• 2 Paneelverbindungen pro Anschluss
• fett
Montageschritte:
1. Installation des ersten Moduls auf der Struktur
2. Befestigung des Moduls mit den Halterungen
3. Schmierung der Verbindungen zwischen den Paneelen
4. Einsetzen der 2 gefetteten Zwischenplattenverbinder in den Verteiler oben und unten an der Festplatten-
seite auf dem Dach
Installation von DualSun-Modulen
Installation von Modulen [11]
26
[14].
