Installations, Gebrauchs- und Wartungsanweisungen Dualsun SPRING4
ANMERKUNG
Um eine gute Luftzirkulation zwischen Paneel und Dach zu gewährleisten, muss ein Abstand
von 30 mm zwischen Dach und Paneel gewährleistet sein.

3.6. Installationsbereiche an den Schienen des Montagesystems

DualSun-Module sind für eine maximale Belastung von 5400 Pa positiv (Schnee) und -2400 Pa negativ
(Wind) in einer Standardkonfiguration mit vier Halterungen zertifiziert. Einzelheiten zu den Lasten gemäß
den Installationsarten entnehmen Sie bitte der nachstehenden Tabelle. Die technische Bezeichnung Ihres
Panels finden Sie auf dem technischen Datenblatt.
DER SPRING4 hat einen zusätzlichen, nicht zertifizierten Test bestanden, der es ihm ermöglicht, eine
mechanische Festigkeit von +6600/-3600 Pa für eine maximale Auslegungslast von 4400 Pa/-2400 Pa
(Sicherheitskoeffizient von 1,5) in einer Standardkonfiguration mit 4 Bügeln entlang der großen Seite zu
behaupten .
Alle in dieser Tabelle angegebenen Maße sind in mm.

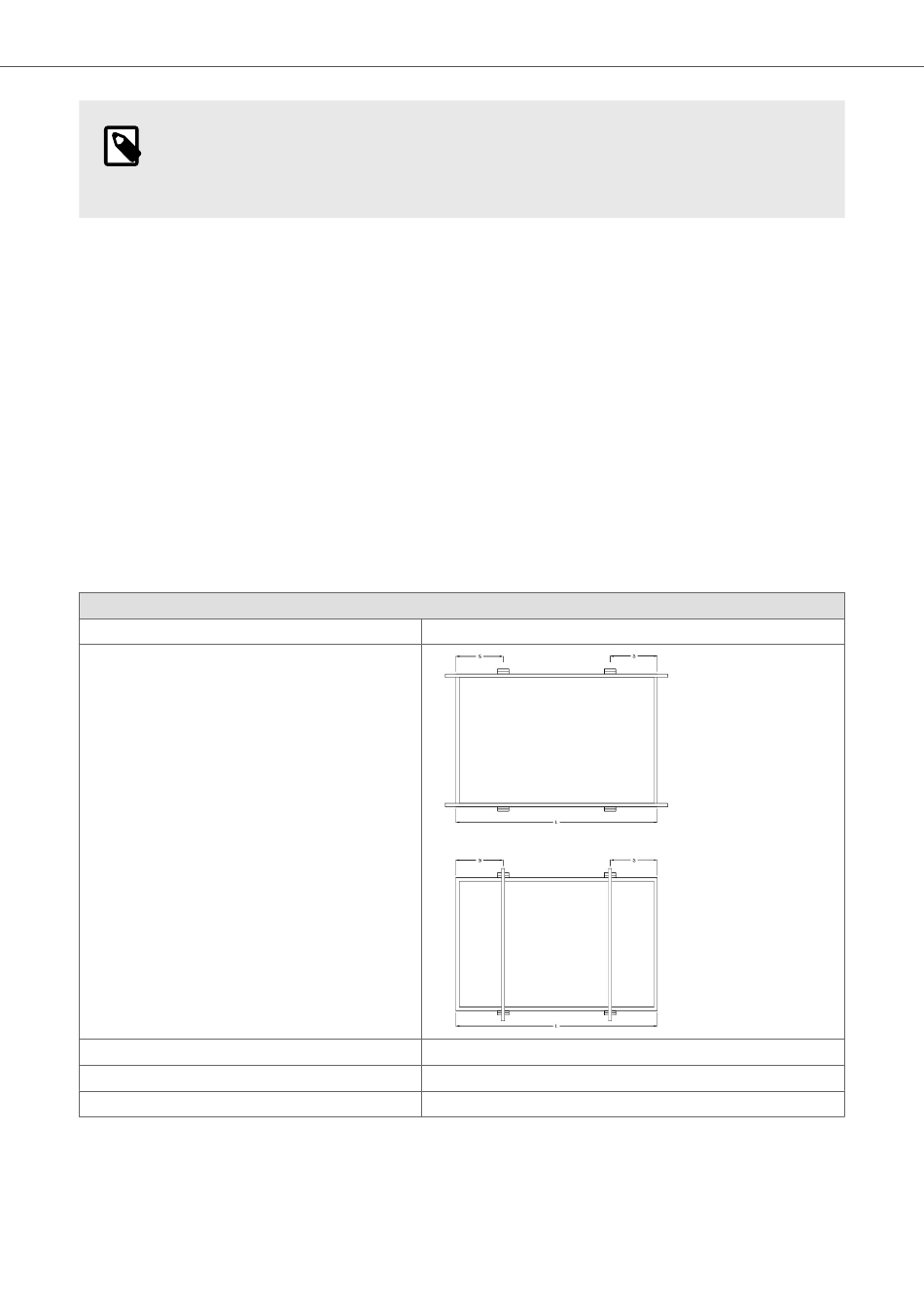

Tabelle 1. Die folgende Montagemethode wurde im Rahmen der IEC 61730 (MST34)-
Zertifizierung getestet
DSTFxxx-108M10T-03 ; DSTNxxx-108M10T-03 ; DSTIxxx-108M10T-03
Installationsmethode
Einrichtung
Position der Steigbügel
Maximale Prüflast
Maximale Auslegungslast
4 Steigbügel an der Längsseite
(1/5*L-50) < S < (1/5*L+50)
5400 Pa positiv, 2400 negativ
3600Pa positiv, 1600Pa negativ
