4. Elektroinstallation

Elektrische Verbindung [18]

Elektrische Armaturen, Kabel und Dioden [19]
Erdungs- und Blitzschutz [21]
Indirekter Blitzschlag [21]
4.1. Elektrische Verbindung
Die elektrischen Nennparameter Icc, Vco und Pmax der Module werden unter Standardtestbedingungen STC
(Standardtestbedingung) bestimmt: Beleuchtung von 1000 W / m² mit einem Spektrum von 1,5 AM und einer
Zelltemperatur von 25 ° C. Diese Werte können von +/- 3% abweichen.
ANMERKUNG
Unter normalen Bedingungen ist ein Photovoltaikmodul wahrscheinlich Bedingungen ausge-
setzt, die mehr Strom und / oder Spannung erzeugen als unter Standardtestbedingungen
gemessen. Deshalb, die Maximalwerte von I.
Werte sollten bei der Bestimmung der Nennspannung der Komponenten mit 1,25 multi-
pliziert werden, der Nennstrom der Leiter, die Größe der Sicherungen und die Größe der an
den PV-Ausgang angeschlossenen Steuerwerkzeuge

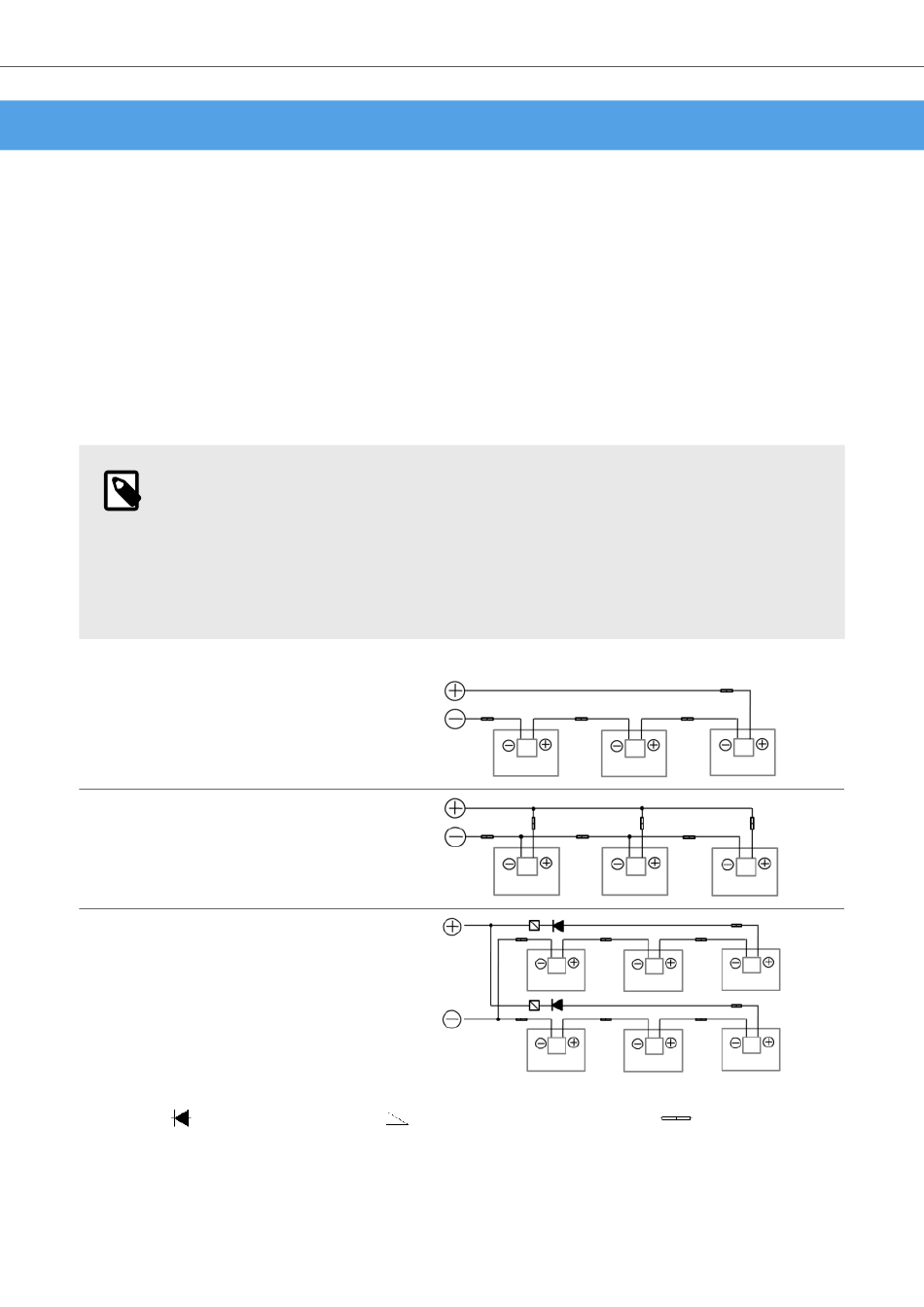

Verkabelung in Reihe
Parallelschaltung
Serielle / parallele Verkabelung
Diode
Verkabelung in Reihe
1.
Um Module in Reihe zu schalten, muss die maximale Anzahl anschließbarer Module festgelegt werden.
Hierzu muss die maximale Spannung der Saite ermittelt werden. Dies wird durch Addition der Leerlauf-
und V. Die auf dem Modul angegebenen
CC CO
Überstromschutz
