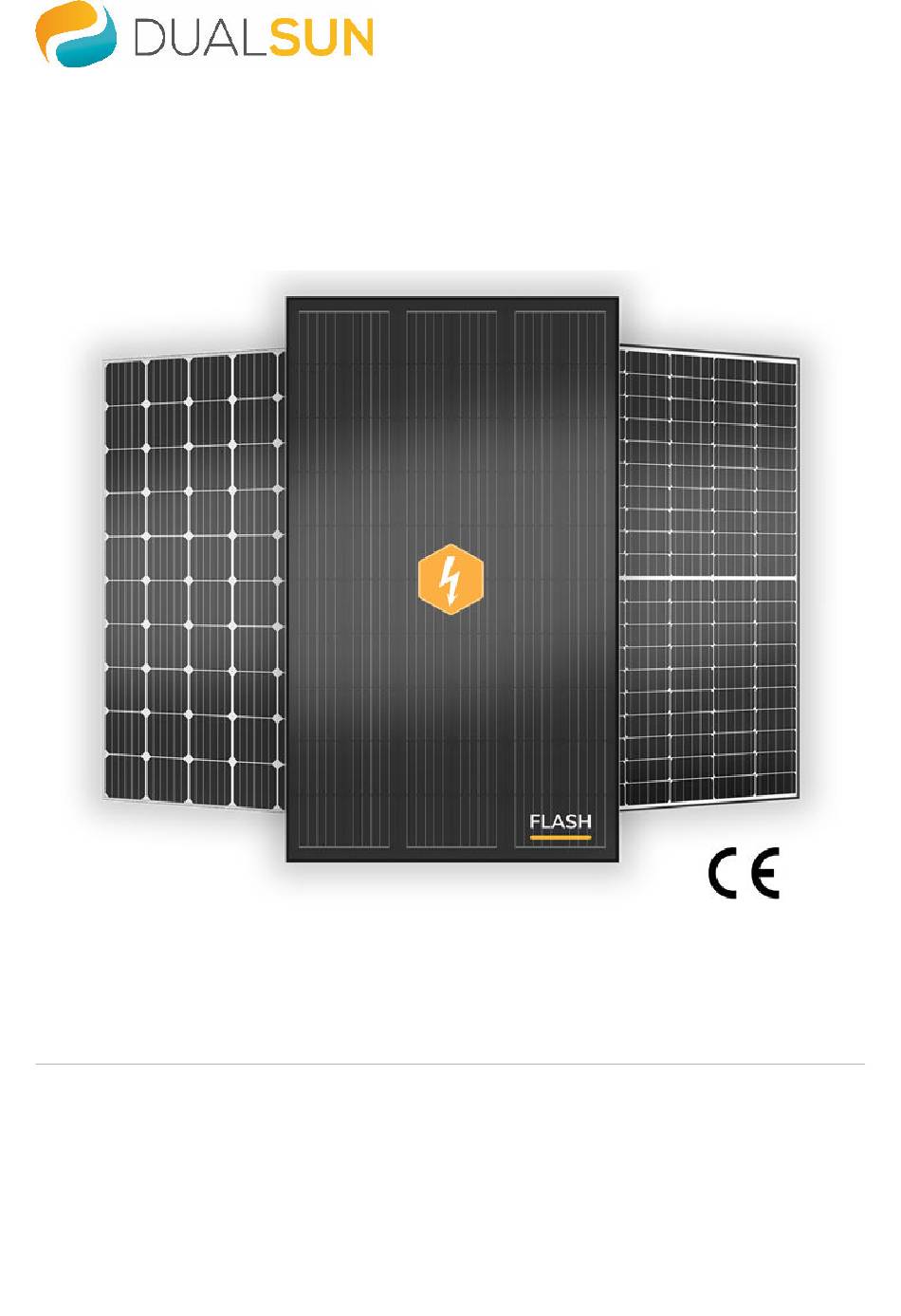

- Seite 1 Deutsch Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH v1.15 2023...
-
Seite 2: Inhaltsverzeichnis
Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Inhaltsverzeichnis 1. Einführung ............................ 3 1.1. Allgemeine Sicherheitshinweise ..................3 1.2. Allgemeine Standards zu beachten ..................3 1.2.1. Photovoltaik-Solarstandards ..................4 1.3. Solarthermische Standards ....................4 2. Allgemeine Beschreibung ......................5 2.1. Technische Eigenschaften ....................5 2.2. -
Seite 3: Einführung
Bitte lesen Sie dieses Installationshandbuch sorgfältig und ausführlich durch, um die Funktionalität des Pro- dukts voll ausnutzen zu können. DualSun lehnt jede Haftung für Mängel und Schäden ab, die sich aus der Nichtbeachtung der Installationsanweisungen ergeben würden (unsachgemäße Verwendung, fehlerhafte Installation, Handhabungsfehler usw.). -
Seite 4: Photovoltaik-Solarstandards
Bau und Teil 2: Anforderungen an Prüfungen. Die Installations- und Sicherheitshinweise müssen eingehalten werden. Beachten Sie die von Berufsverbänden vorgeschriebenen Vorschriften zur Verhütung von Arbeitsunfällen, insbesondere in Bezug auf Arbeiten auf dem Dach. 1.3. Solarthermische Standards FLASH und SPRING DualSun Module müssen recycelt werden... -
Seite 5: Allgemeine Beschreibung
Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH 2. Allgemeine Beschreibung 2.1. Technische Eigenschaften Die technischen Eigenschaften der DualSun-Paneele finden Sie in den technischen Datenblättern in unserem Online-Bibliothek 2.2. Generelle Empfehlungen 2.2.1. Handhabung DualSun-Module sollten wie jedes Glasprodukt behandelt werden. Um Unfälle, Verletzungen oder Schäden am Modul während der Arbeit zu vermeiden, müssen immer die folgenden Vorsichtsmaßnahmen beachtet werden:... -
Seite 6: Technische Überlegungen
Sonnenmittag auszurichten, um eine optimale Leistung zu erzielen. DualSun schlägt vor, die Module in Bereichen zu installieren, in denen die Temperaturen zwischen -20 ° C und + 50 ° C liegen, was den minimalen und maximalen monatlichen Durchschnittstemperaturen gemäß IEC 60364-5-51 entspricht. -
Seite 7: Arten Der Montage
Installation befolgt werden. 2.3.6. Schutz vor Feuer / Explosion Installieren Sie die DualSun-Module nicht in der Nähe von leicht entzündlichen Gasen, Dämpfen oder Staub (z. B. neben einer Tankstelle oder Behältern). Die nationalen und lokalen Brandschutznormen und -vorschriften müssen bei der Installation eingehalten werden. Bei Installationen auf einem Dach müssen die Module auf einer feuerfesten Dachabdeckung montiert werden, die an die Anwendung angepasst ist. -
Seite 8: Mechanische Installation
DualSun-Paneele können sowohl im Hoch- als auch im Querformat installiert werden. DualSun bietet kein Montagesystem für die Befestigung der Module auf dem Dach an: Bitte beachten Sie die Installationsanweisungen des gewählten Montagesystems, um die Module für eine integrierte oder eine überlagerte Installation im Quer- oder Hochformat zu installieren. - Seite 9 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Das Montagesystem muss eine flache Oberfläche für die Montage dem Panel haben und darf auch bei Wärmeausdehnung keine Verdrehung oder Belastung dem Panel verursachen. Wir erinnern auch daran, dass die Abdichtung des Daches nicht durch die Paneele, sondern durch das Installationssystem der Paneele sichergestellt wird und dass die Entwässerung des Wassers gewährleistet sein...
-
Seite 10: Montagespezifikationen
Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Die Installateure müssen sicherstellen, dass der Widerstand der Klemmen angesichts des maximalen Drucks, dem das Modul ausgesetzt werden kann, ausreichend ist. Die Klemmen werden nicht von DualSun geliefert. WICHTIG Es ist wichtig sicherzustellen, dass die Klemmhalterungen die Oberseite des Aluminiumrah- mens der DualSun-Panel nicht verzerren. - Seite 11 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH FLASH DSxxxM12-B320SBB7 ; SPRING DSTNxxxM12-B320SBB7 DSTIxxxM12-B320SBB Installations- 4 Steigbügel an der langen Seite 4 Steigbügel an der kurzen Seite methode Einrichtung Position der 330 < S < 430 0 < H < 300 Steigbügel...
- Seite 12 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxxG1-360SBB5; DSTNxxxG1-360SBB5; DSTIxxxG1-360SBB5 Installations- 4 Steigbügel an der langen Seite 4 Steigbügel an der kurzen Seite methode Einrichtung Position der 280 < S < 380 0 < H < 300 Steigbügel Maximal zuge-...
- Seite 13 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxx-132M10-01; DSxxx-132M10B-01 Installations- 4 Schrauben in den Befestigungslöchern 4 Steigbügel an der kurzen Seite methode an der langen Seite Einrichtung Position der 0 < H < 1/4*W Steigbügel Maximal zuge- 3600 Pa positiv, 2400 Pa negativ...
- Seite 14 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxx-132M10-01; DSxxx-132M10B-01 Installations- 4 Steigbügel an der langen Seite 6 Steigbügel an der langen Seite methode Einrichtung Position der ( 1/5*L-50 ) < S < ( 1/5*L+50 ) (1/2L-80) < S < (1/2L-30); ( 1/6L-50 ) < H Steigbügel...
- Seite 15 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxx-108M10-02; DSxxx-108M10B-02 Installations- 4 Schrauben in den Befestigungslöchern 4 Steigbügel an der kurzen Seite methode an der langen Seite Einrichtung Position der 0 < H < 1/4*W Steigbügel Maximal zuge- 5400 Pa positiv, 2400 negativ...
- Seite 16 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxx-108M10-02; DSxxx-108M10B-02 Installations- 4 Steigbügel an der langen Seite 6 Steigbügel an der langen Seite methode Einrichtung Position der ( 1/5*L-50 ) < S < ( 1/5*L+50 ) (1/2*L-80) < S < (1/2*L-30); ( 1/6*L-50 ) Steigbügel...
- Seite 17 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxxM2-60BB-02; DSxxxM6-120SW-01; DSxxx-120M6-02; DSxxx-120M6-02-V; DSxxx-120M6B-02 Installations- 4 Schrauben in den Befestigungslöchern 8 Schrauben in den Befestigungslöchern methode an der langen Seite an der langen Seite Einrichtung Maximal zuge- 5400 Pa positiv, 2400 negativ...
- Seite 18 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxxM2-60BB-02; DSxxxM6-120SW-01; DSxxx-120M6-02; DSxxx-120M6-02-V; DSxxx-120M6B-02 Installations- 4 Steigbügel an der langen Seite 6 Steigbügel an der langen Seite methode Einrichtung Position der ( 1/4*L - 50 ) < S < ( 1/4*L + 50 ) (1/2*L-80) <...
- Seite 19 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Panels: DSxxxM2-60BB-02; DSxxxM6-120SW-01; DSxxx-120M6-02; DSxxx-120M6-02-V; DSxxx-120M6B-02 Installationsme- 4 Steigbügel an der kurzen Seite Schienenmontage an der kurzen Sei- thode te mit Bügelverstärkung an der langen Seite Einrichtung Position der 0 < H < 1/4*W (1/2*L-80) <...
- Seite 20 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Bedienfelder: DSxxxM6-144BB-01 Installations- 4 Schrauben in den Befestigungslöchern 8 Schrauben in den Befestigungslöchern methode an der langen Seite an der langen Seite Einrichtung Maximal zuge- 3600 Pa positiv, 2400 Pa negativ 5400 Pa positiv, 3600 Pa negativ...
- Seite 21 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Bedienfelder: DSxxxM6-144BB-01 Installations- 4 Steigbügel an der langen Seite 6 Steigbügel an der langen Seite methode Einrichtung Position der ( 1/4*L-50 ) < S ( 1/4*L+50 ) (1/2*L-80) < S < (1/2*L-30); ( 1/6*L-50 ) Steigbügel...
- Seite 22 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH Bedienfelder: DSxxxM6-144BB-01 Installations- 4 Steigbügel an der kurzen Seite Schienenmontage an der kurzen Seite methode mit Bügelverstärkung an der langen Sei- Einrichtung Position der 0 < H < 1/4*W ( 1/2*L-80 ) < S < (1/2*L-30 ) Steigbügel...
- Seite 23 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH WARNUNG Kein an den Schienen befestigtes Element, zum Beispiel Mikro-Wechselrichter oder Optimie- rer, darf die Rückseite des Moduls berühren. Verwenden Sie ein für die Schienen des Installationssystems geeignetes mechanisches Befestigungselement, um den Mikro-Wechselrichter oder den Optimierer so zu befestigen, dass ein Mindestabstand von 19 mm zwischen dem Dach und dem Mikro-Wechselrichter oder Optimierer und von 13 mm dazwischen gewährleistet ist die Rückseite des SPRING-Moduls...
-
Seite 24: Elektroinstallation
Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH 4. Elektroinstallation Elektrische Verbindung [24] Elektrische Armaturen, Kabel und Dioden [25] Erdungs- und Blitzschutz [27] Indirekter Blitzschlag [27] 4.1. Elektrische Verbindung Die elektrischen Nennparameter Icc, Vco und Pmax der Module werden unter Standardtestbedingungen STC (Standardtestbedingung) bestimmt: Beleuchtung von 1000 W / m²... -
Seite 25: Elektrische Armaturen, Kabel Und Dioden
= Leerlaufspannung jedes Moduls, wenn die Umgebungstemperatur ihren Mindestwert erreicht hat (siehe technisches Produktblatt) WARNUNG Wenn zusätzliche PV-Module in einer Reihe mit DualSun-Modulen installiert werden müs- sen, müssen ihre Leistung und ihr Strom innerhalb der Grenzen der Herstellertoleranzen denen von DualSun-Modulen entsprechen 2. - Seite 26 ACHTUNG Öffnen Sie niemals die Anschlussdose Die Anschlussdose des DualSun-Moduls enthält Bypass-Dioden, die parallel zu den Zellendrähten geschaltet sind. Wenn lokal an einer oder mehreren Zellen ein Hot Spot auftritt, wird die Diode in Betrieb genommen, um zu verhindern, dass der Hauptstrom durch die Hot Cells fließt, um Überhitzung und Leistungsverlust des Moduls zu begrenzen.
-
Seite 27: Erdungs- Und Blitzschutz
Personal durchgeführt werden. Es ist unbedingt erforder- lich, die geltenden örtlichen Vorschriften zu beachten, um die spezifischen Anforderungen zu erfüllen DualSun-Module müssen mit Zinken, Laschen oder anderen geeigneten Mitteln geerdet wer- den. Die Erdung kann durch die zu diesem Zweck als Teil jedes Moduls vorgenommenen Löcher erfolgen. - Seite 28 Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH zu verhindern, müssen die elektrischen Kabelschleifen vermieden werden und die Oberfläche zwischen den Kabeln muss so klein wie möglich sein, wie in der folgenden Grafik dargestellt:...
-
Seite 29: Reinigen Der Oberfläche Der Module
Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH 5. Reinigen der Oberfläche der Module Je stärker die Oberfläche der PV-Anlage verschmutzt ist, desto weniger können die Zellen die im einfallenden Sonnenlicht enthaltene Energie aufnehmen. Durch leichtes Kippen der Paneele in Bezug auf die Horizontale können Regen und Schnee die Oberfläche reinigen und sie so vorübergehend vor zusätzlicher Verunreinigung schützen. -
Seite 30: Außerbetriebnahme Der Anlage
Trennen Sie das Modul von seiner Unterstützung. • Trennen Sie die elektrischen Steckverbinder. • Trennen Sie die Modulerdung. 6.2. Abfallbehandlung Beim Umgang mit Abfällen aus einem gebrauchten DualSun-System sind die geltenden regionalen und natio- nalen Vorschriften zu beachten. DualSun ist ein PV Cycle-Mitglied. -
Seite 31: Verantwortlichkeiten
Informationen zu den anderen Komponenten der Installation finden Sie in den Garantiebedingungen der ver- schiedenen Hersteller. 7.2. Haftungsausschluss DualSun kann in folgenden Fällen nicht haftbar gemacht werden: • Nichtbeachtung der Anweisungen in der Mitteilung bezüglich Installation, Verwendung, Betrieb und Wartung der Installation.
