Installations, Gebrauchs- und Wartungsanweisungen Dualsun SPRING4

5. Hydraulische Installation

Die hydraulische Installation von DualSun SPRING-Hybridsolarmodulen ist in vier Stufen unterteilt:
Einsetzen und Verriegeln des Einlass-Auslass-Anschlussstücks am erstes Panel der Linie (unter Berück-
1.
sichtigung der Zirkulationsrichtung der Wärmeträgerflüssigkeit)
Hydraulischer Anschluss der Ein- und Ausgänge an die Panels [24]
Einsetzen und Verriegeln der Kappe erste Tafel der Leitung (unter Beachtung der Zirkulationsrichtung der
2.
Wärmeträgerflüssigkeit)
Anschließen der Stecker [23]
3. Installation des ersten Panels [26]
4. Installation von Linienfeldern
Hydraulische Verbindung zwischen den Paneelen [26]
5. Wiederholen Sie die Schritte 4 und 5, bis das vorletzte Panel installiert ist
6. Einsetzen und Verriegeln des Einlass-Auslass-Anschlussstücks am letztes Panel der Linie (unter Berück-
sichtigung der Zirkulationsrichtung der Wärmeträgerflüssigkeit)
7. Einsetzen und Verriegeln der Kappe letztes Panel der Linie (unter Berücksichtigung der Zirkulationsrich-
tung der Wärmeträgerflüssigkeit
8. Montage und Befestigung des letzten Paneels
ANMERKUNG
Die Zeichen SPRING4 kann nur im Hochformat installiert werden.

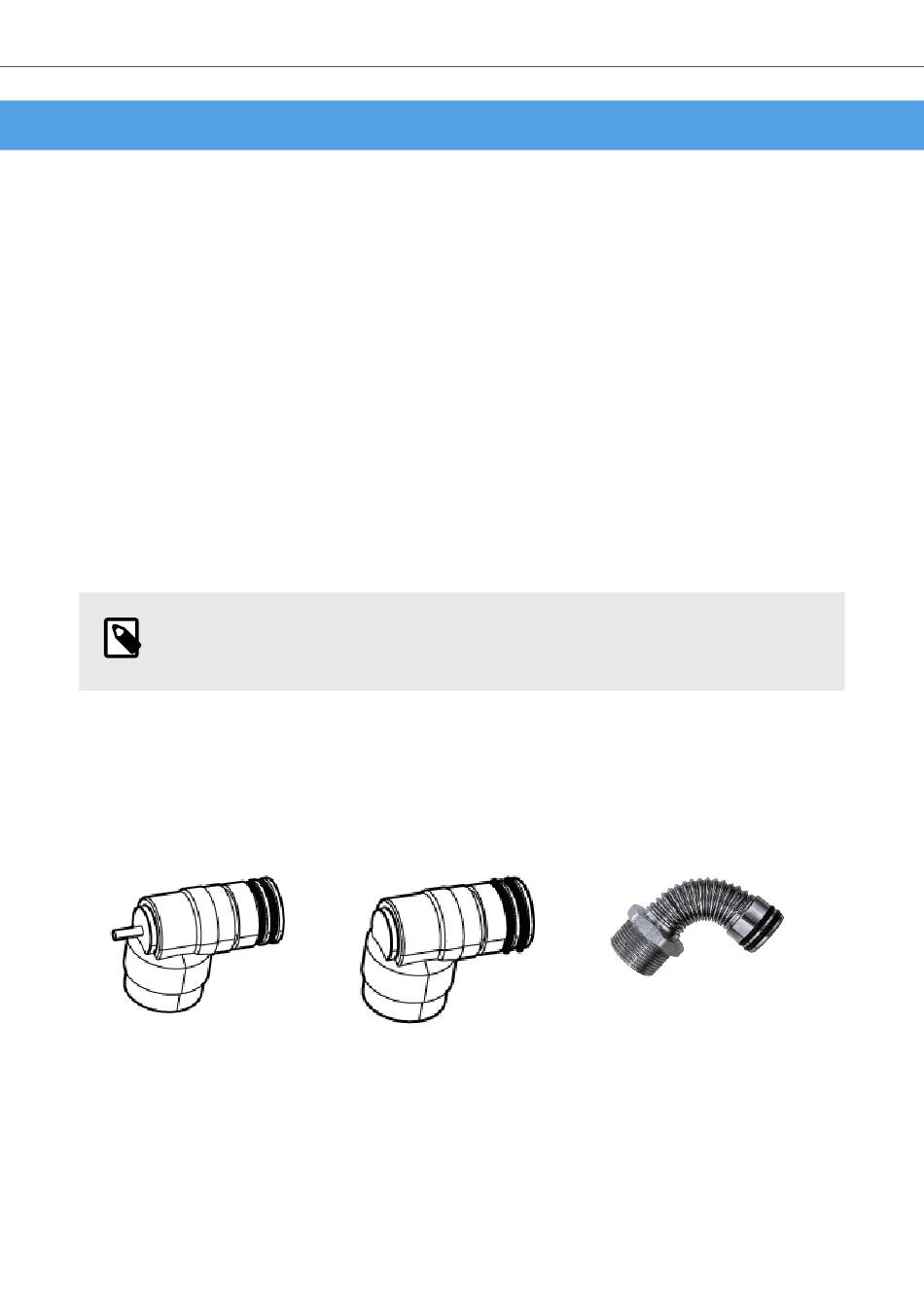

5.1. Input-Output-Kit

Input-Output-Kit
Das Input-Output-Kit besteht aus folgenden Elementen:
• Winkelverschraubungen (mit ODER ohne Sondenschlitz)
• Stecker (mit oder ohne Sondenschlitze)
