Installations, Gebrauchs- und Wartungsanweisungen Dualsun SPRING4

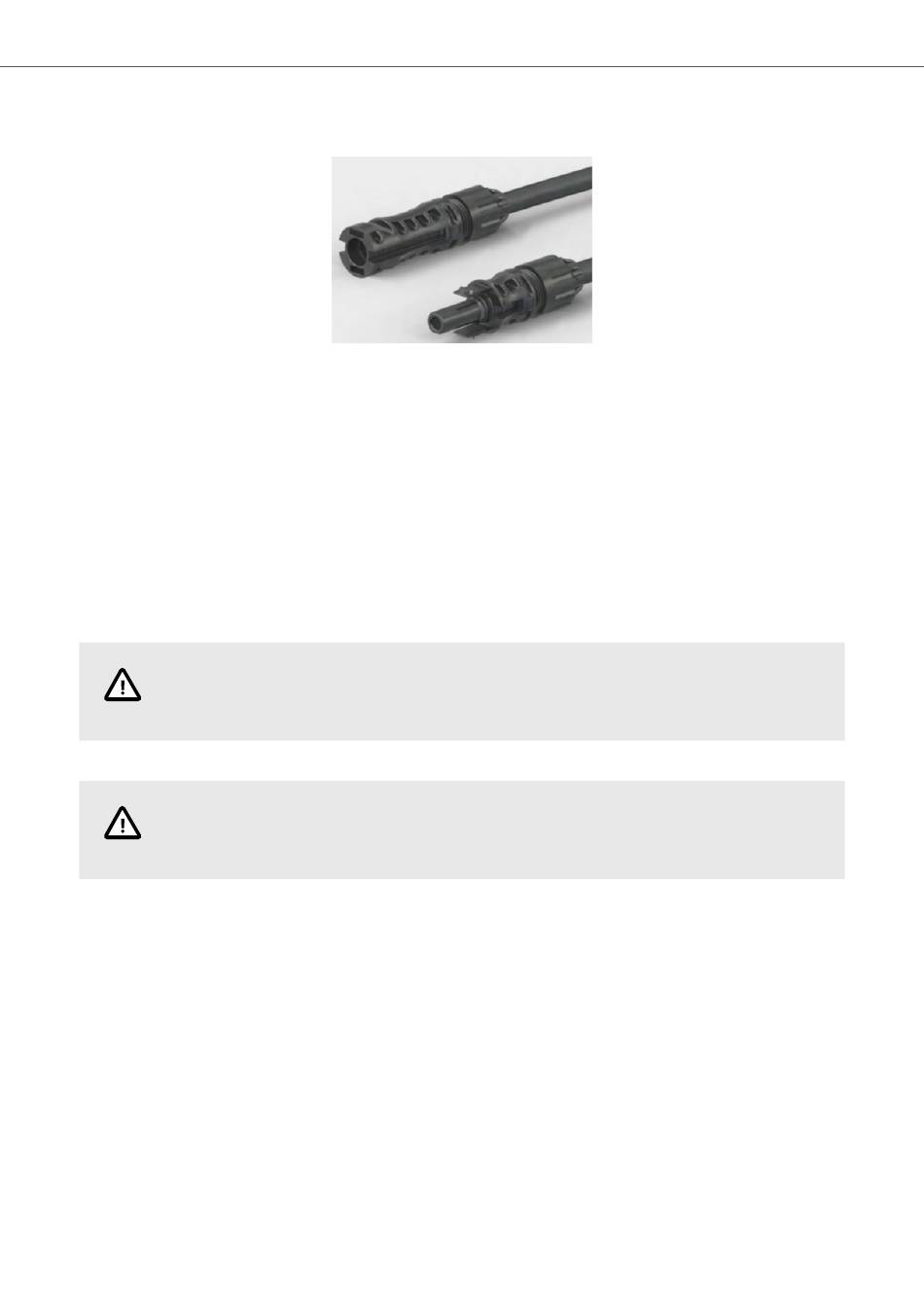

Verbinden Sie den Plusstecker eines Moduls mit dem Minusstecker des nächsten Moduls. siehe Identifizierung
der Polarität der MC4-Steckverbinder unten:
Zum Anschluss der Module spezielle Solarkabel mit einem Mindestdurchmesser von 4 mm
sprechenden Anschlüsse müssen verwendet werden. Diese Kabel müssen UV- und verschleißfest sein. Las-
sen Sie Kabel nicht den Elementen ausgesetzt oder legen Sie sie in eine Schutzhülle.
Beachten Sie einen Mindestbiegeradius von 40 mm.
Beim Anschließen der Steckverbinder ist darauf zu achten, dass sie wasserdicht angeschlossen sind (mindes-
tens IP67).
Stellen Sie beim Umgang mit diesen Kabeln sicher, dass die verwendeten Werkzeuge trocken sind.
Alle Module werden mit vorinstallierten Bypass-Dioden geliefert, um Hotspots und Modulstromverluste bei
(Teil-) Verschattung zu minimieren.
ACHTUNG
Niemals einen stromführenden Stromkreis anschließen oder trennen
ACHTUNG
Öffnen Sie niemals die Anschlussdose
Die Anschlussdose des DualSun-Moduls enthält Bypass-Dioden, die parallel zu den Zellendrähten geschaltet
sind. Wenn lokal an einer oder mehreren Zellen ein Hot Spot auftritt, wird die Diode in Betrieb genommen,
um zu verhindern, dass der Hauptstrom durch die Hot Cells fließt, um Überhitzung und Leistungsverlust des
Moduls zu begrenzen. Die Bypass-Diode ist jedoch nicht die Überstromschutzvorrichtung.
Wenn die LED nicht in Ordnung zu sein scheint, sollte sich das Installationsprogramm oder der Systemdienst-
leister an DualSun wenden.
Die maximale Nennleistung einer Sicherung, die in Reihe mit einer Zellkette geschaltet ist, beträgt im Allge-
meinen 15A. Die spezifische Nennleistung des Moduls finden Sie jedoch auf dem Produktetikett und im
Produktdatenblatt.
Die Dioden, die als Sperrdioden verwendet werden, müssen haben:
• Maximaler Durchschnittswert, der von der Verbindungsstelle [IF (AV)] über dem maximalen Systemstrom bei
der höchsten Betriebstemperatur des Moduls toleriert werden kann.
