Installations, Gebrauchs- und Wartungsanweisungen Dualsun SPRING4
Der Lieferant des Montagesystems muss die galvanische Korrosion berücksichtigen, die zwischen dem Alumi-
niumrahmen den Paneele und dem Montagesystem oder den Erdungsteilen auftreten kann, wenn diese aus
verschiedenen Metallen bestehen.
Das Modul ist nur zertifiziert, wenn sein Originalrahmen vollständig intakt ist. Entfernen oder modifizieren Sie
den Modulrahmen in keiner Weise. Das Bohren zusätzlicher Befestigungslöcher kann das Modul beschädigen
und die Festigkeit des Rahmens verringern. Dies ist daher nicht zulässig.
Die Verwendung von Flanschen und Befestigungselementen mit zusätzlichen Erdungsbolzen oder Erdungsan-
schlüssen muss in Übereinstimmung mit dieser Sicherheits- und Installationsanleitung und gemäß den Bedin-
gungen von erfolgen Erdungs- und Blitzschutz
Die Module können nach folgenden Methoden installiert werden:
1. Rahmenlöcher:Befestigen Sie das Modul mit den werkseitig hergestellten Befestigungslöchern an der
Struktur. Es wird empfohlen, für jedes Modul vier M8x16 mm Edelstahlschrauben mit Schrauben, Unterleg-
scheiben und Sicherungsscheiben zu verwenden. Das maximale Anzugsmoment der Schrauben beträgt
24 Nm
ACHTUNG
Diese Methode gilt nur für die FLASH-Photovoltaik-Modulreihe. Sie gilt daher nicht für
unser Sortiment an Hybridpanels.
2. Bremssättel oder Klemmen : Die Halterungen können an der Längsseite (längste Seite) oder seitlich
(kürzeste Seite) des Moduls montiert werden. Die diesen Klemmen zugewiesenen Bereiche sind in ange-
geben Installationsbereiche an den Schienen des
Bitte beachten Sie bei der Montage der Steigbügel folgende Maßnahmen:
- Biegen Sie den Rahmen des Moduls nicht.
- Berühren Sie das Glas nicht und werfen Sie keine Schatten auf das Frontglas.

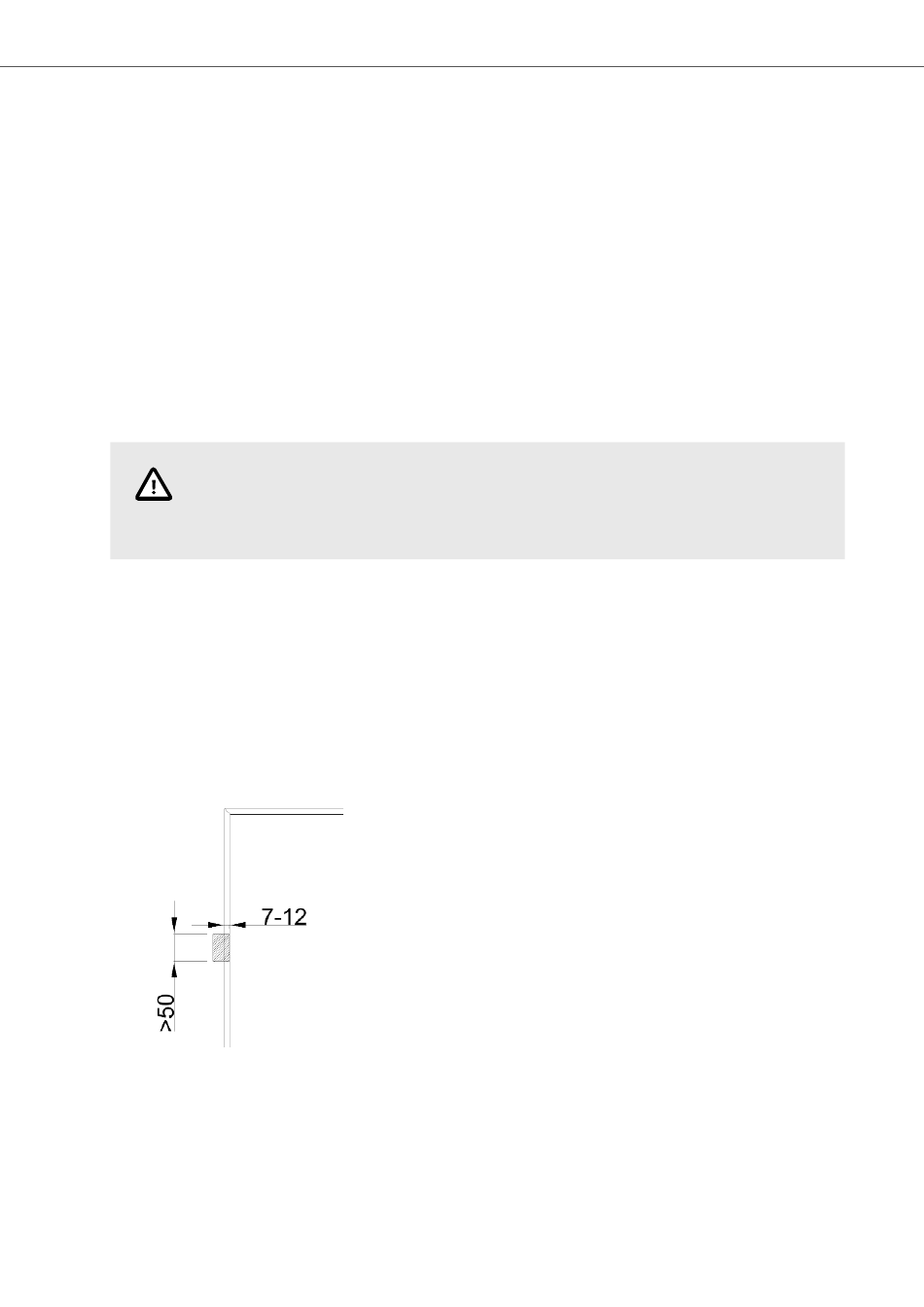

- Tiefe der Überlappung der Bügel am Rahmen: zwischen 7 mm und 12 mm
- Mindestbügelbreite: 50 mm.
- Mindeststärke der Bügel: 3 mm
Die Installateure müssen sicherstellen, dass der Widerstand der Klemmen angesichts des maximalen
Drucks, dem das Modul ausgesetzt werden kann, ausreichend ist. Die Klemmen werden nicht von Dual-
Sun geliefert.
[21].
Montagesystems.
