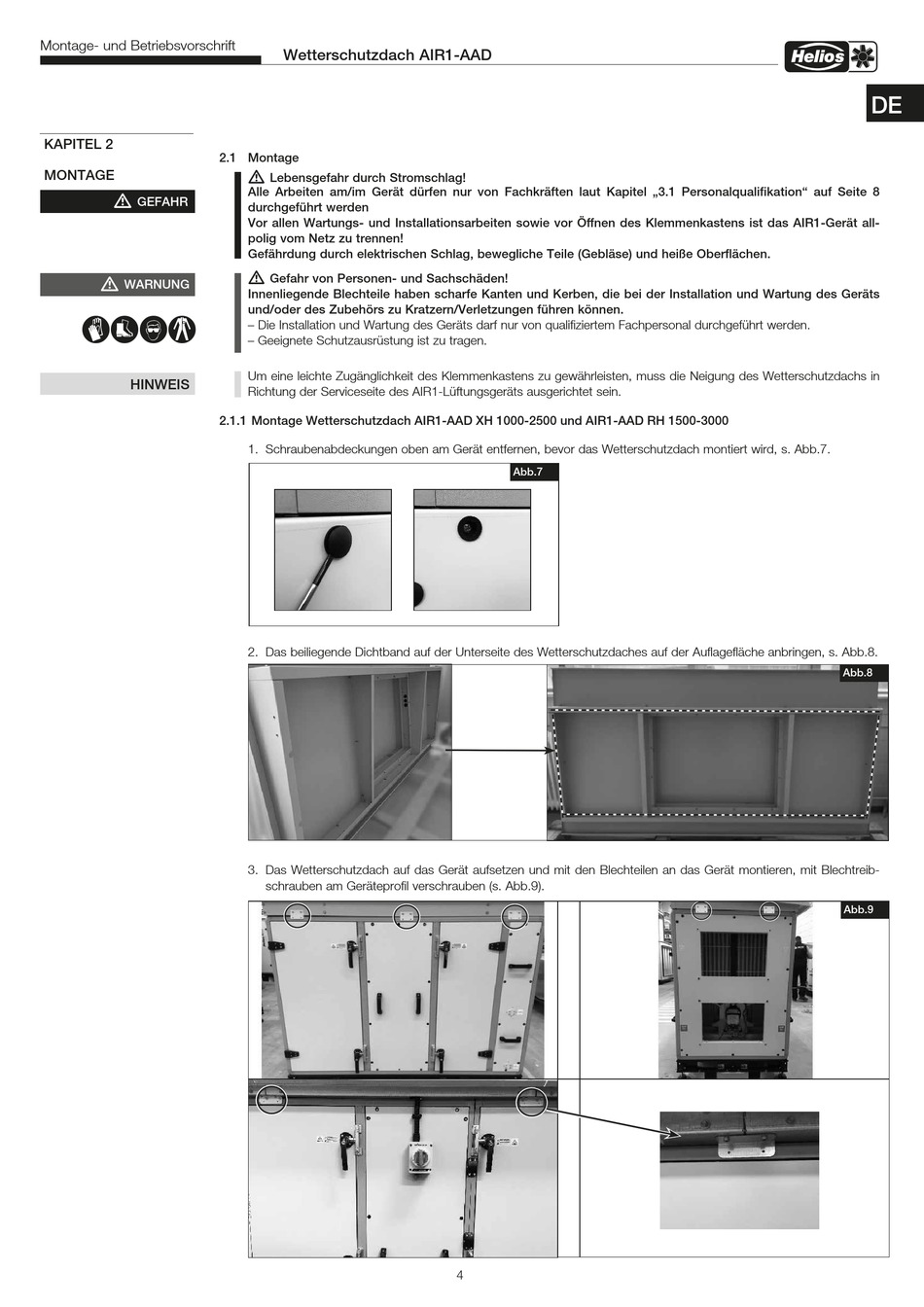

Montage- und Betriebsvorschrift
KAPITEL 2
MONTAGE
m
GEFAHR
m
WARNUNG
nmlr
HINWEIS
Wetterschutzdach AIR1-AAD
2.1 Montage
m
Lebensgefahr durch Stromschlag!
Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „3.1 Personalqualifikation" auf Seite 8
durchgeführt werden
Vor allen Wartungs- und Installationsarbeiten sowie vor Öffnen des Klemmenkastens ist das AIR1-Gerät all-
polig vom Netz zu trennen!
Gefährdung durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen.
m
Gefahr von Personen- und Sachschäden!
Innenliegende Blechteile haben scharfe Kanten und Kerben, die bei der Installation und Wartung des Geräts
und/oder des Zubehörs zu Kratzern/Verletzungen führen können.
– Die Installation und Wartung des Geräts darf nur von qualifiziertem Fachpersonal durchgeführt werden.
– Geeignete Schutzausrüstung ist zu tragen.
Um eine leichte Zugänglichkeit des Klemmenkastens zu gewährleisten, muss die Neigung des Wetterschutzdachs in
Richtung der Serviceseite des AIR1-Lüftungsgeräts ausgerichtet sein.
2.1.1 Montage Wetterschutzdach AIR1-AAD XH 1000-2500 und AIR1-AAD RH 1500-3000
1. Schraubenabdeckungen oben am Gerät entfernen, bevor das Wetterschutzdach montiert wird, s. Abb.7.
2. Das beiliegende Dichtband auf der Unterseite des Wetterschutzdaches auf der Auflagefläche anbringen, s. Abb.8.
3. Das Wetterschutzdach auf das Gerät aufsetzen und mit den Blechteilen an das Gerät montieren, mit Blechtreib-
schrauben am Geräteprofil verschrauben (s. Abb.9).
Abb.7
4
DE
Abb.8
Abb.9
