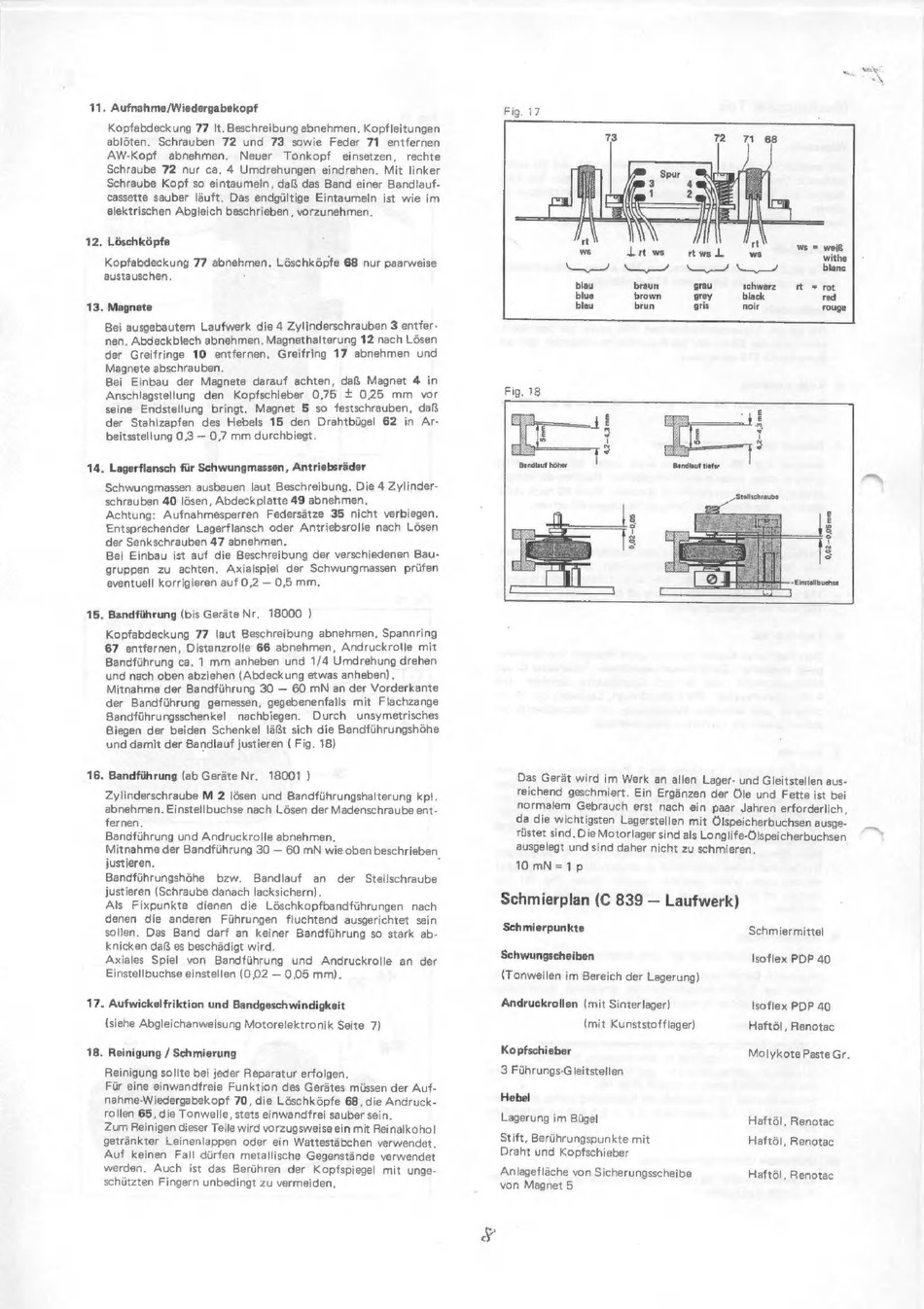

Dual C 839 RC Serviceanleitung Seite 8

Vorschau ausblenden Andere Handbücher für C 839 RC:

Werbung

Kopfabdeckung 77 It. Beschreibung abnehmen. Kopfleitungen
ablöten.
Schrauben
72 und 73 sowie Feder 71 entfernen
AW-Kopf
abnehmen.
Neuer
Tonkopf
einsetzen,
rechte
Schraube
72 nur са,
4 Umdrehungen
eindrehen.
Mit linker
Schraube Kopf so eintaumeln, daß das Band einer Bandlauf-
cassette sauber läuft. Das endgültige Eintaumeln
ist wie im
elektrischen Abgleich beschrieben , vorzunehmen.
12. Löschköpfe
Kopfabdeckung 77 abnehmen. Löschköpfe 68 nur paarweise
austauschen.
schwarz
black
13. Magnete
noir
Bei ausgebautem
Laufwerk die 4 Zylinderschrauben 3 entfer-
nen. Abdeckblech abnehmen. Magnethalterung 12 nach Lósen
der Greifringe
10 entfernen.
Greifring
17 abnehmen
und
Magnete abschrauben.
Bei
Einbau
der Magnete
darauf achten, daß Magnet
4 in
Anschlagstellung
den
Kopfschieber
0,75
+ 025
mm
vor
seine
Endstellung
bringt.
Magnet
5 so festschrauben,
daß
der Stahlzapfen
des Hebels
15 den
Drahtbügel
62
in Ar-
beitsstellung 0,3 — 0,7 mm durchbiegt.
42-45
mm
Schwungmassen
ausbauen
laut Beschreibung. Die 4 Zylinder-
schrauben 40 lösen, Abdeckplatte 49 abnehmen.
Achtung:
Aufnahmesperren
Federsätze
35 nicht verbiegen.
Entsprechender
Lagerflansch oder Antriebsrolle nach Lösen
der Senkschrauben 47 abnehmen.
Bei Einbau
ist auf die Beschreibung der verschiedenen Bau-
gruppen
zu
achten.
Axialspiel
der Schwungmassen
prüfen
eventuell korrigieren auf 0,2 — 0,5 mm.
„Stollschraube
15. Bandführung (bis Geräte Nr. 18000 )
Kopfabdeckung
77 laut Beschreibung abnehmen. Spannring
67 entfernen, Distanzrolle 66 abnehmen, Andruckrolle
mit
Bandführung ca. 1 mm anheben
und 1/4 Umdrehung drehen
und nach oben abziehen (Abdeckung etwas anheben),
Mitnahme der Bandführung 30 — 60 mN an der Vorderkante
der
Bandführung
gemessen,
gegebenenfalls
mit
Flachzange
Bandführungsschenkel
nachbiegen.
Durch
unsymetrisches
Biegen der beiden Schenkel
läßt sich die Bandführungshöhe
und damit der Bandlauf justieren ( Fig. 18)
Bandführungshöhe
bzw.
Bandlauf
an
der
Stellschraube
justieren (Schraube danach lacksichern).
Als
Fixpunkte
dienen
die
Löschkopfbandführungen
nach
denen
die anderen
Führungen
fluchtend
ausgerichtet
sein
