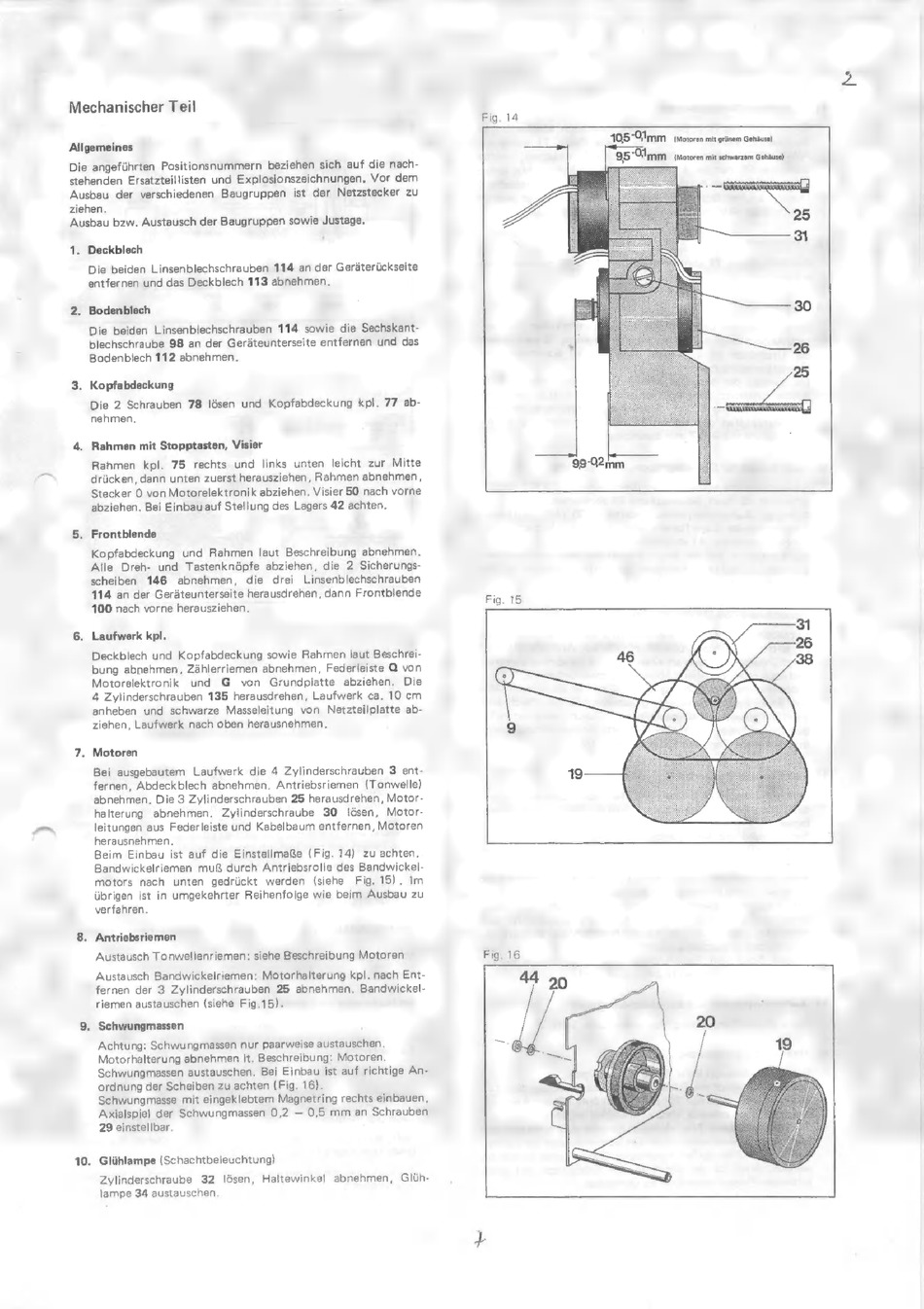

Mechanischer Teil
Allgemeines
1.
10.
Deckblech
. Bodenblech
. Kopfabdeckung
. Rahmen mit Stopptasten, Visier
Frontblende
Kopfabdeckung
und Rahmen
laut Beschreibung abnehmen.
Alle
Dreh-
und Tastenknöpfe
abziehen, die 2 Sicherungs-
scheiben
146
abnehmen,
die
drei
Linsenblechschrauben
114 an der Geräteunterseite herausdrehen, dann Frontblende
100 nach vorne herausziehen.
Laufwerk kpl.
Deckbiech und Kopfabdeckung sowie Rahmen laut Beschrei-
bung abnehmen, Zählerriemen abnehmen, Federleiste Q von
Motorelektronik
und
G
von
Grundplatte
abziehen.
Die
4 Zylinderschrauben
135 herausdrehen, Laufwerk ca. 10 cm
anheben
und schwarze
Masseleitung
von
Netzteilplatte ab-
ziehen, Laufwerk nach oben herausnehmen.
Motoren
Bei ausgebauten
Laufwerk
die 4 Zylinderschrauben
3 ent-
fernen, Abdeckblech abnehmen, Antriebsriemen (Tonwelle)
abnehmen. Die 3 Zylinderschrauben 25 herausdrehen, Motor-
halterung
abnehmen.
Zylinderschraube
30
lösen,
Motor-
leitungen aus Federleiste und Kabelbaum entfernen, Motoren
herausnehmen,
Beim Einbau ist auf die Einstellmaße (Fig. 14) zu achten.
Bandwickelriemen muß durch Antriebsrolle des Bandwickel-
motors
nach
unten gedrückt werden
(siehe
Fig. 15). Im
übrigen ist in umgekehrter Reihenfolge wie beim Ausbau zu
verfahren.
Antriebsriemen
Austausch Tonwellenriemen: siehe Beschreibung Motoren
Austausch Bandwickelriemen: Motorhalterung kpl. nach Ent-
fernen der 3 Zvlinderschrauben
25 abnehmen,
Bandwickel-
riemen austauschen (siehe Fig.15).
„ Schwungmassen
Achtung: Schwungmassen nur paarweise austauschen.
Motorhalterung abnehmen It. Beschreibung: Motoren.
Schwungmassen austauschen. Bei Einbau ist auf richtige An-
ordnung der Scheiben zu achten (Fig. 16).
Schwungmasse mit eingeklebtem Magnetring rechts einbauen,
Axialspiel der Schwungmassen
0,2 — 0,5 mm an Schrauben
29 einstellbar,
Glühlampe (Schachtbeleuchtung)
Zylinderschraube
32
lösen,
Haltewinkel
abnehmen,
Glüh-
lampe 34 austauschen.
Fig. 14
105 Omm
(Motoren mit grünem Gehäuse)
95 "Ulm: Motoren mit schwarzem Gehäuse)
Fig. 15
Fig. 16
