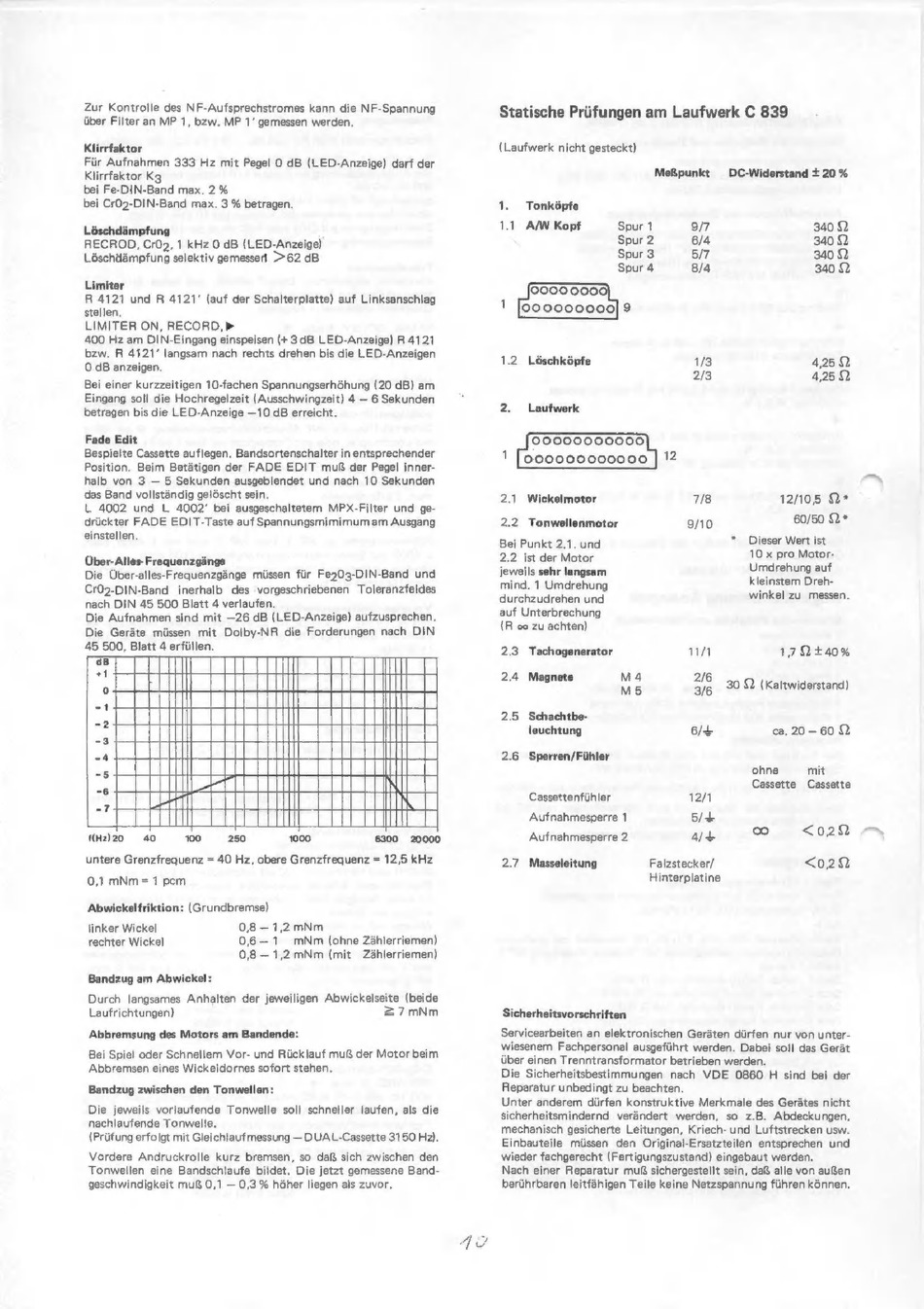

Dual C 839 RC Serviceanleitung Seite 10

Zur Kontrolle des NF-Aufsprechstromes kann die NF-Spannung
über Filter an MP 1, bzw. МР 1' gemessen werden,
Klirrfaktor
Fir Aufnahmen 333 Hz mit Pegel О dB (LED-Anzeige) darf der
Klirrfaktor Кз
bei Fe-DIN-Band max. 2 96
bei Cr02-DIN-Band max. 3 % betragen.
Löschdämpfung
RECROD, Сг02, 1 kHz О dB (LED-Anzeige)
Lóschtiámpfung selektiv gemesseri >62 dB
Limiter
R 4121 und R 4121' (auf der Schalterplatte) auf Linksanschlag
stellen.
LIMITER ON, RECORD,»
400 Hz am DIN-Eingang einspeisen (+ З dB LED-Anzeige) В 4121
bzw. R 4121' langsam nach rechts drehen bis die LED-Anzeigen
О dB anzeigen.
Bei einer kurzzeitigen 10-fachen Spannungserhóhung (20 dB) am
Eingang soll die Hochregelzeit (Ausschwingzeit) 4 — 6 Sekunden
betragen bis die LED-Anzeige —10 dB erreicht.
Fade Edit
Bespielte Cassette auflegen. Bandsortenschalter in entsprechender
Position. Beim Betätigen der FADE EDIT muß der Pegel inner-
halb von 3 — 5 Sekunden ausgeblendet und nach 10 Sekunden
das Band vollstándig gelóscht sein.
L 4002 und L 4002' bei ausgeschaltetem MPX-Filter und ge-
drückter FADE EDIT-Taste auf Spannungsmimimum am Ausgang
einstellen.
Über-Alles- Frequenzgánge
Die Über-alles-Frequenzgánge müssen für Fe203-DIN-Band und
Cr02-DIN-Band inerhalb des vorgeschriebenen Toleranzfeldes
nach DIN 45 500 Blatt 4 verlaufen.
Die Aufnahmen sind mit —26 dB (LED-Anzeige) aufzusprechen.
Die Geräte müssen mit Dolby-NR die Forderungen nach DIN
45 500, Blatt 4 erfüllen.
Kä [III |
+
o
-1
22 | |
-3
-4 L
-5
-6
-7 fi
+
MHz) 20 40 100 250
1000 6300 20000
untere Grenzfrequenz = 40 Hz, obere Grenzfrequenz = 12,5 kHz
0,1 mNm = 1 рст
Abwickelfriktion: (Grundbremse)
linker Wickel 0,8 — 1,2 mNm
rechter Wickel 06-1 mNm (ohne Zählerriemen)
0,8 — 1,2 mNm (mit Zählerriemen)
Bandzug am Abwickel :
Durch langsames Anhalten der jeweiligen Abwickelseite (beide
Laufrichtungen) Z7mNm
Abbremsung des Motors am Bandende:
Bei Spiel oder Schnellem Vor- und Rücklauf muR der Motor beim
Abbremsen eines Wickeldornes sofort stehen.
Bandzug zwischen den Tonwellen:
Die jeweils vorlaufende Tonwelle soll schneller laufen, als die
nachlaufende Tonwelle.
(Prüfung erfolgt mit Glei chlaufmessung — DUAL-Cassette 3150 Hz).
Vordere Andruckrolle kurz bremsen, so daß sich zwischen den
Tonwellen eine Bandschlaufe bildet, Die jetzt gemessene Band-
geschwindigkeit muß 0,1 — 0,3 96 höher liegen als zuvor.
AE
Statische Priifungen am Laufwerk C 839
(Laufwerk nicht gesteckt)
MeBpunkt — DC-Widerstand + 20 %
1. Tonképfe
1.1 AW Kopf Spur 1 9/7 3402
Spur 2 6/4 340 2
Spur 3 5/7 340 9
Spur 4 8/4 3402
00000000
1 [000000005] 9
1.2 Löschköpfe 1/3 425 €)
2/3 4,252,
2. Laufwerk
00000000000
1 Гоооооооооооо | 12
2.1 Wickelmotor 7/8 12/105 Q*
2.2 Tonwellenmotor 9/10 60/50 Ur
Bei Punkt 2.1. und * Dieser Wert ist
2.2 ist der Motor 10 x pro Motor-
jeweils sehr langsam Umdrehung aut
mind. 1 Umdrehung kleinstem Dreh-
durchzudrehen und winkel zu messen.
auf Unterbrechung
(В co zu achten)
2.3 Tachogenerator 11/1 17 9 +40%
A M
—— М 2 de 30 9 (Kaltwiderstand)
2.5 Schachtbe-
leuchtung 6/4 са. 20 — 60 Q
2.6 Sperren/Fühler
ohne mit
Cassette Cassette
Cassettenfühler 12/1
Aufnahmesperre 1 5/4
Aufnahmesperre 2 4/-- eo <029
2.7 Masseleitung Falzstecker/ <029
Hinterplatine
Sicherheitsvorschriften
Servicearbeiten an elektronischen Geräten dürfen nur von unter-
wiesenem Fachpersonal ausgeführt werden. Dabei soll das Gerät
über einen Trenntransformator betrieben werden.
Die Sicherheitsbestimmungen nach VDE 0860 H sind bei der
Reparatur unbedingt zu beachten.
Unter anderem dürfen konstruktive Merkmale des Gerätes nicht
sicherheitsmindernd verändert werden, so z.B. Abdeckungen,
mechanisch gesicherte Leitungen, Kriech- und Luftstrecken usw.
Einbauteile müssen den Original-Ersatzteilen entsprechen und
wieder fachgerecht (Fertigungszustand) eingebaut werden.
Nach einer Reparatur muß sichergestellt sein, daß alle von außen
berührbaren leitfähigen Teile keine Netzspannung führen können.
