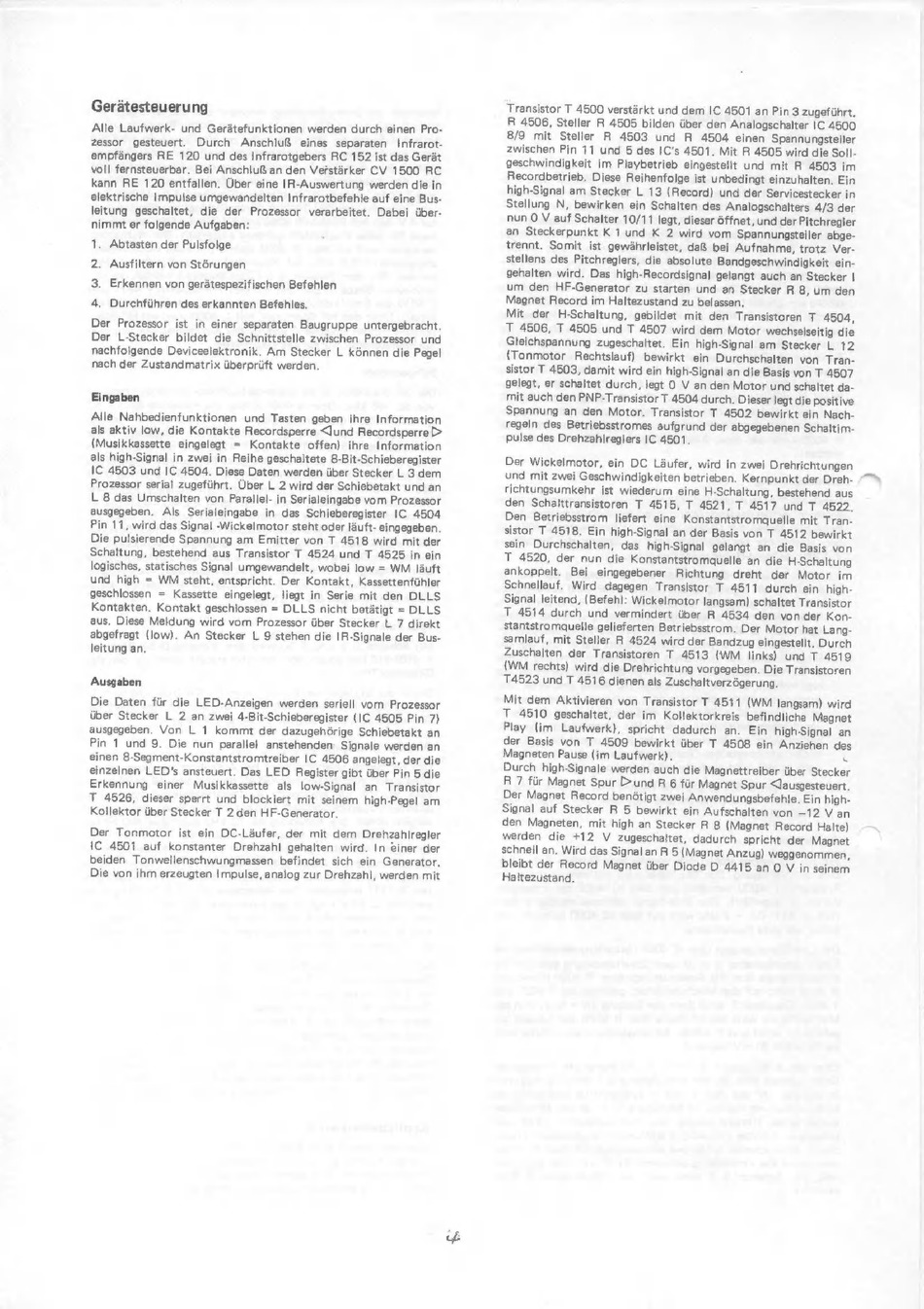

Dual C 839 RC Serviceanleitung Seite 4

Gerätesteuerung
Alle Laufwerk- und Gerätefunktionen werden durch einen Pro-
zessor gesteuert. Durch Anschluß eines separaten Infrarot-
empfängers RE 120 und des Infrarotgebers RC 152 ist das Gerät
voll fernsteuerbar. Bei Anschluß an den Verstärker CV 1500 RC
kann RE 120 entfallen. Über eine IR-Auswertung werden die in
elektrische Impulse umgewandelten Infrarotbefehle auf eine Bus-
leitung geschaltet, die der Prozessor verarbeitet. Dabei über-
nimmt er folgende Aufgaben:
1. Abtasten der Pulsfolge
2. Ausfiltern von Störungen
3, Erkennen von gerätespezifischen Befehlen
4. Durchführen des erkannten Befehles.
Der Prozessor ist in einer separaten Baugruppe untergebracht.
Der L-Stecker bildet die Schnittstelle zwischen Prozessor und
nachfolgende Deviceelektronik. Am Stecker L können die Pegel
nach der Zustandmatrix überprüft werden,
Eingaben
Ausgaben
Der Tonmotor ist ein DC-Läufer, der mit dem Drehzahlregler
IC 4501 auf konstanter Drehzahl gehalten wird. In einer der
beiden Tonwellenschwungmassen befindet sich ein Generator.
Die von ihm erzeugten Impulse, analog zur Drehzahl, werden mit
