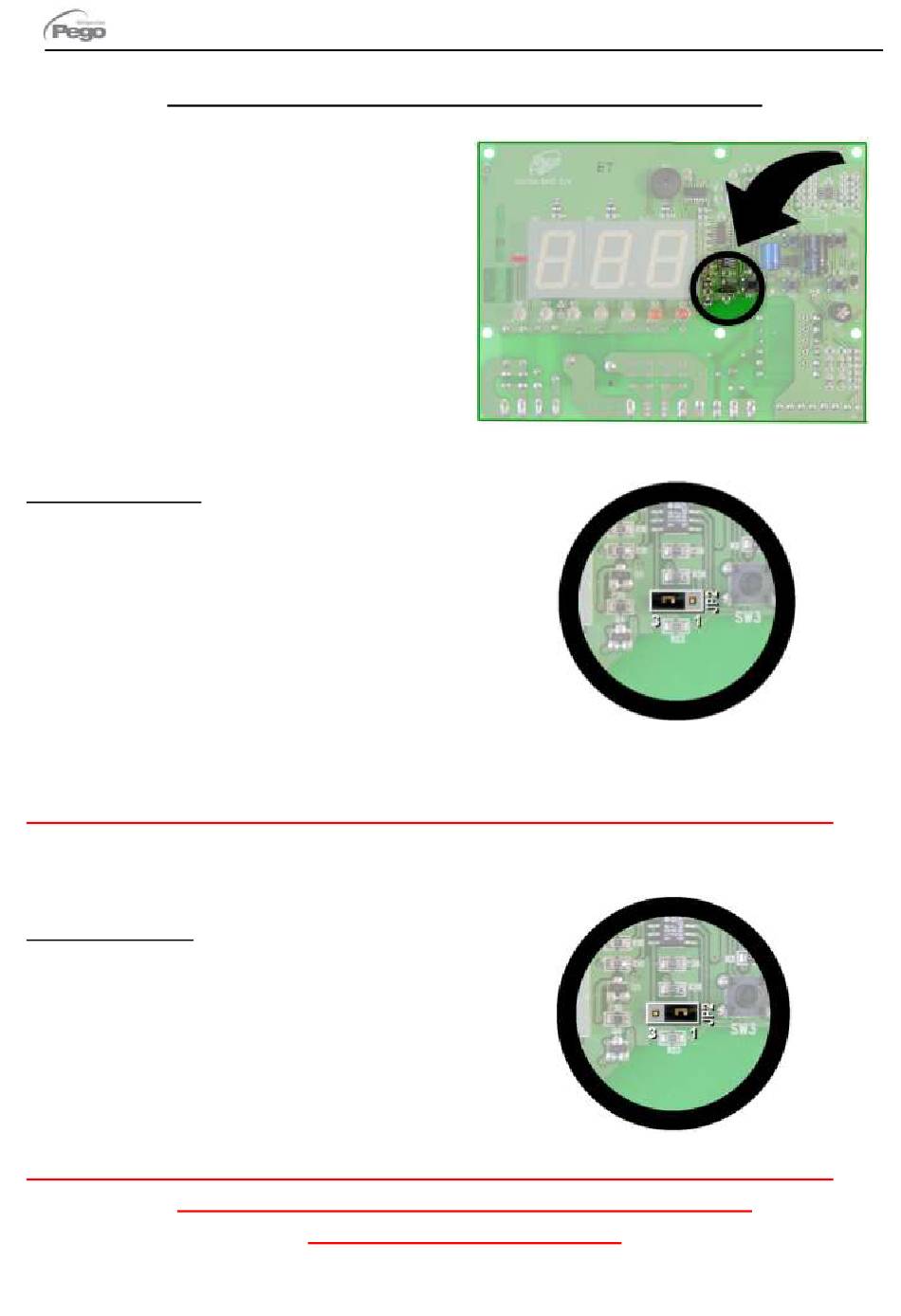

Jumperbelegung für Alarm/Aux Relais und RS 485 Anbindung
Öffnen Sie das Gehäuse, und entfernen Sie die
Schutzabdeckung
der
Steuerplatine
und
Konfigurieren
Sie
den
Jumper
für
Ihre
Anwendung.
RS 485 Anbindung:
Setzen Sie den Jumper JP2 auf die Position 2
und 3 und parametrieren den Parameter AU = 3
(Telenet) oder AU = 7 (Modbus-RTU) in der
zweiten Parameterebene entsprechend.
Verdrahten Sie die Pego Steuerungen über die
RS 485 Klemmen (A+B) miteinander. Bitte
beachten Sie die richtige Polarität (A auf A, B
auf B).
Konfigurieren Sie die Adressen der Pego Steuerungen. Jede Adresse darf nur einmal
vorkommen.
ACHTUNG: Bei dieser Konfiguration ist das Alarm/AUX Relais außer Funktion
Alarm/AUX Relais:
Setzen Sie den Jumper JP2 auf die Position 1
und 2 und parametrieren den Parameter AU in
der zweiten Parameterebene entsprechend.
Verdrahten Sie die Pego Steuerungen
entsprechend.
ACHTUNG: Bei dieser Konfiguration ist das Alarm/AUX Relais außer Funktion
Die Steuerungen werden generell mit der Konfiguration
Alarm/AUX Relais ausgeliefert
14
