- Seite 1 Red5-EDGE-ROOM Installationsanleitung Grundlage: Red5-EDGE-ROOM Installation Guide (Stand: 10. Januar 2024)
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 11.01.2024 C. Schmidt Ersterstellung DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 2 © Delta Controls Germany 2024...
-
Seite 3: Inhaltsverzeichnis
Netzwerkeinstellungen konfigurieren ..............18 Zugriff auf den Embedded Webserver ..............18 Zuweisung einer BACnet-Adresse ............... 19 IP-Einstellungen konfigurieren ................20 Absicherung des Netzwerks ................21 LED-Anzeigen ......................22 Open Source Lizenzierung ..................23 DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 3 © Delta Controls Germany 2024... -
Seite 4: Spezifikationen
* BACnet/SC verfügbar ab Firmware Version 4.9 und später RS-485 (NET1) BACnet MS/TP Baudrate: max. 76800 bps (Standardeinstellung) Max. 4 MS/TP Controller pro Red5-EDGE-ROOM Delta LINKnet Baudrate: max. 76800 bps (Standardeinstellung) Max. 4 LINKnet Stats oder DNS* Geräte pro Red5- EDGE-ROOM * Ab Firmware Version 4.13 und später... - Seite 5 * Diese Zahlen setzen die Verwendung von Power-Injektor- Erweiterungsmodulen voraus Umgebungsbedingungen -30 - 55 °C 10 - 95 %rF (nicht kondensierend) Zertifikate / Normen C-UL gelistet UL 916 gelistet DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 5 © Delta Controls Germany 2024...
-
Seite 6: Allgemeine Informationen

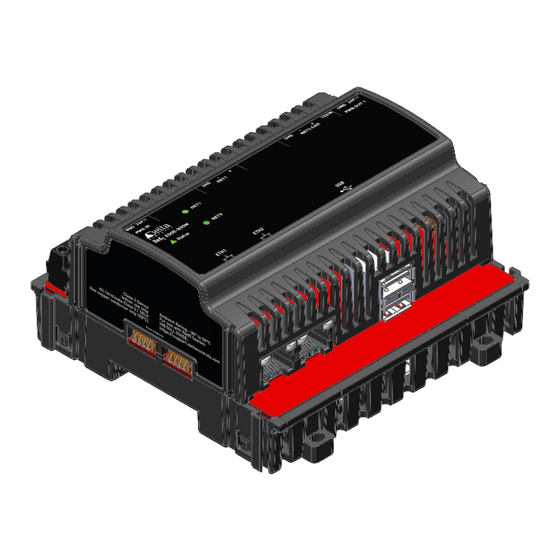

Allgemeine Informationen Produktbeschreibung Als ein Teil des Red5-Systems fungiert der Red5-EDGE-ROOM als systemeigener BACnet® Building Controller. Der Controller unterstützt mehrere Kommunikation Standards wie BACnet/IP, BACnet über Ethernet, BACnet MS/TP und Delta LINKnet. Der Red5-EDGE-ROOM ist ein Automationscontroller und verfügt über einen eigenen Speicher und externe Kommunikationsschnittstellen sowie über die Steuerlogik für die... -
Seite 7: Software/ Firmware Kompatibilität
O3-HUB Installationsanleitung Release Notes für passende Firmware Software/ Firmware Kompatibilität Die Firmware der Red5-Module befindet sich auf dem Controller. Die Tabelle listet die Module auf und deren Komptabilität mit den Red5-EDGE-ROOM Firmware Versionen. Red5-EDGE-ROOM enteliWEB Version Red5 Module Firmware Komptabilität Komptabilität... -
Seite 8: Sicherheitshinweise
Mit dem Feature Verwaltung Firmware in enteliWEB kann man die Red5-Firmware auf eine neuere Firmwareversion aktualisieren. Wenn die Red5-EDGE-ROOM Firmware aktualisiert wird, werden die ihr zugewiesenen Module automatisch mit aktualisiert. Dieser Prozess stellt sicher, dass der Controller und die angeschlossenen Module immer kompatibel bleiben. -
Seite 9: Abmessungen
Abmessungen Frontansicht Seitenansicht Gewicht Red5-EDGE-ROOM DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 9 © Delta Controls Germany 2024... -
Seite 10: Montage
Das Modul sollte nicht auf einer vertikalen DIN-Schiene montiert werden. Delta Controls unterstützt aber empfiehlt es nicht, ein Modul ohne eine DIN-Schiene zu installieren. Wenn Sie den Red5-EDGE-ROOM in einem Gehäuse installieren, stellen Sie sicher, dass die folgenden Mindestanforderungen erfüllt sind: Das Gehäuse muss UL-zertifiziert sein. - Seite 11 Klipse Richtung Modul schieben bis sie wieder in die Position zurückschnappen. 5. Installieren Sie die mitgelieferten Endkappen, um die freiliegenden Steckverbinder zu schützen. 6. Schließen Sie das Red5-System wieder an die Spannungsversorgung an. DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 11 © Delta Controls Germany 2024...
-
Seite 12: Demontage Der Module
2. Entriegeln Sie die DIN-Schienen Klipse, indem Sie die Klipse nach außen ziehen unter Zuhilfenahme eines Schraubendrehers bis Sie ein hörbares Klicken vernehmen. 3. Ziehen Sie das Modul sanft, aber bestimmt, an den Nuten in Ihre Richtung. DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 12 © Delta Controls Germany 2024... -
Seite 13: Verdrahtung Des Controllers
24 VDC nicht abschaltbar Modulbus-Anschluss DIN-Schienen Klipse Ethernet 1 Ethernet 2 2 x USB 2.0 Anschluss Anschluss Der Red5-EDGE-ROOM versorgt direkt bis zu 4 weitere Module mit Spannung über den Red5-BUS. DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 13 © Delta Controls Germany 2024... -
Seite 14: Netzwerkkommunikation
- RS485 Anschluss mittels dem BACnet MS/TP- oder dem Delta LINKnet Protokoll Für detailliertere Informationen wird auf die Delta Installationsrichtlinien verwiesen. Empfohlene Konfiguration NET-Anschlüsse Der Red5-EDGE-ROOM hat 2 RS-485 Netzwerk-Anschlüsse. Die Tabelle zeigt die empfohlenen Subnetzwerk-Kombinationen, die an diesen Anschlüssen eingerichtet werden können. -
Seite 15: Ms/Tp (Rs485) Verkabelung
LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30 m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 15 © Delta Controls Germany 2024... -
Seite 16: Konfiguration Von Red5Bus Netzwerken
Die Datenleitungen des Red5BUS -Netzwerks müssen an beiden Enden abgeschlossen werden, um einen zuverlässigen Betrieb und die Netzwerkstabilität zu gewährleisten. Um die Red5BUS -Datenleitungen am Red5-EDGE-ROOM abzuschließen, stellen Sie den integrierten Terminierungsschalter des Controllers in die Position TERM. Der Terminierungsschalter stellt nur die Terminierung für den NET3-Port ein. - Seite 17 Bypass-Funktion Controller Nr. 1 und Controller Nr. 5, auch dann weiter zu kommunizieren, wenn die mittleren drei Controller offline gehen, da die Kabellänge zwischen Controller Nr. 1 und Controller Nr. 5 die 100 m (330 ft) Grenze nicht überschreitet. DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 17 © Delta Controls Germany 2024...
-
Seite 18: Netzwerkeinstellungen Konfigurieren
über den Embedded Webserver des Controllers konfigurieren. Zugriff auf den Embedded Webserver Der einfachste Weg, um auf den Embedded Webserver zuzugreifen, besteht darin, Ihren PC oder Laptop direkt an einen der Ethernet-Ports des Red5-EDGE-ROOM anzuschließen. Diese Methode wird bevorzugt, da der Controller eine bekannte Standard-IP hat. -
Seite 19: Zuweisung Einer Bacnet-Adresse
Netzwerksegment wie der Controller. Verwenden Sie die Hostnamen-URL wie oben. Zuweisung einer BACnet-Adresse Wenn der Red5-EDGE-ROOM zum ersten Mal eingeschaltet wird, während es mit einem Netzwerk verbunden ist, wird eine Adresse zugewiesen, die auf der Ethernet-MAC- Adresse des Geräts basiert, wie unten beschrieben. -
Seite 20: Ip-Einstellungen Konfigurieren
• Wenn Sie dem Controller eine statische IP-Adresse zuweisen möchten, verschieben Sie den Schieberegler DHCP aktiviert in die Aus-Position und geben Sie Werte für IP-Adresse, Subnetzmaske und Standard- Gateway ein. Klicken Sie auf Save. DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 20 © Delta Controls Germany 2024... -
Seite 21: Absicherung Des Netzwerks
Gehen Sie zu Application Settings > Web Server Settings. Klicken Sie auf Disable Web Server. Eine Bestätigungsmeldung wird angezeigt. Klicken Sie auf Yes, um fortzufahren. Weitere Hinweise finden Sie im O3/eBUS V4-Controller-Hardening Guide bei George oder auf dem Partnerlaufwerk. DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 21 © Delta Controls Germany 2024... -
Seite 22: Led-Anzeigen
= Gerät startet oder ist defekt Rot blinkend = Gerät lädt vom Flash Network Kommunikation = Kein Daten-Empfang oder -Übertragung (NET1, NET3) Status Anzeige Grün blinkend = Daten-Empfang oder -Übertragung = Kommunikationsstörung DE-Red5-EDGE-ROOM Installationsanleitung.docx Seite 22 © Delta Controls Germany 2024... -
Seite 23: Open Source Lizenzierung
Gemäß der GPLv2-Lizenz können Sie den entsprechenden Quellcode für einen Zeitraum von drei Jahren nach unserer letzten Lieferung dieses Produkts, die nicht früher als 2027-06-30 sein wird, von Delta Controls Inc. beziehen. Bitte geben Sie die Modell- und Seriennummer des Produkts zusammen mit einer Zahlungsanweisung an oder einen Scheck über 5 US-Dollar zur Deckung der Kosten...
