Wenn das Topfabsetz-System nicht richtig eingestellt werden kann, ist es mit diesen erweiterten Einstellungen
erneut einstellbar (dies sollte vorzugsweise von einem Techniker von Javo
durchgeführt werden):

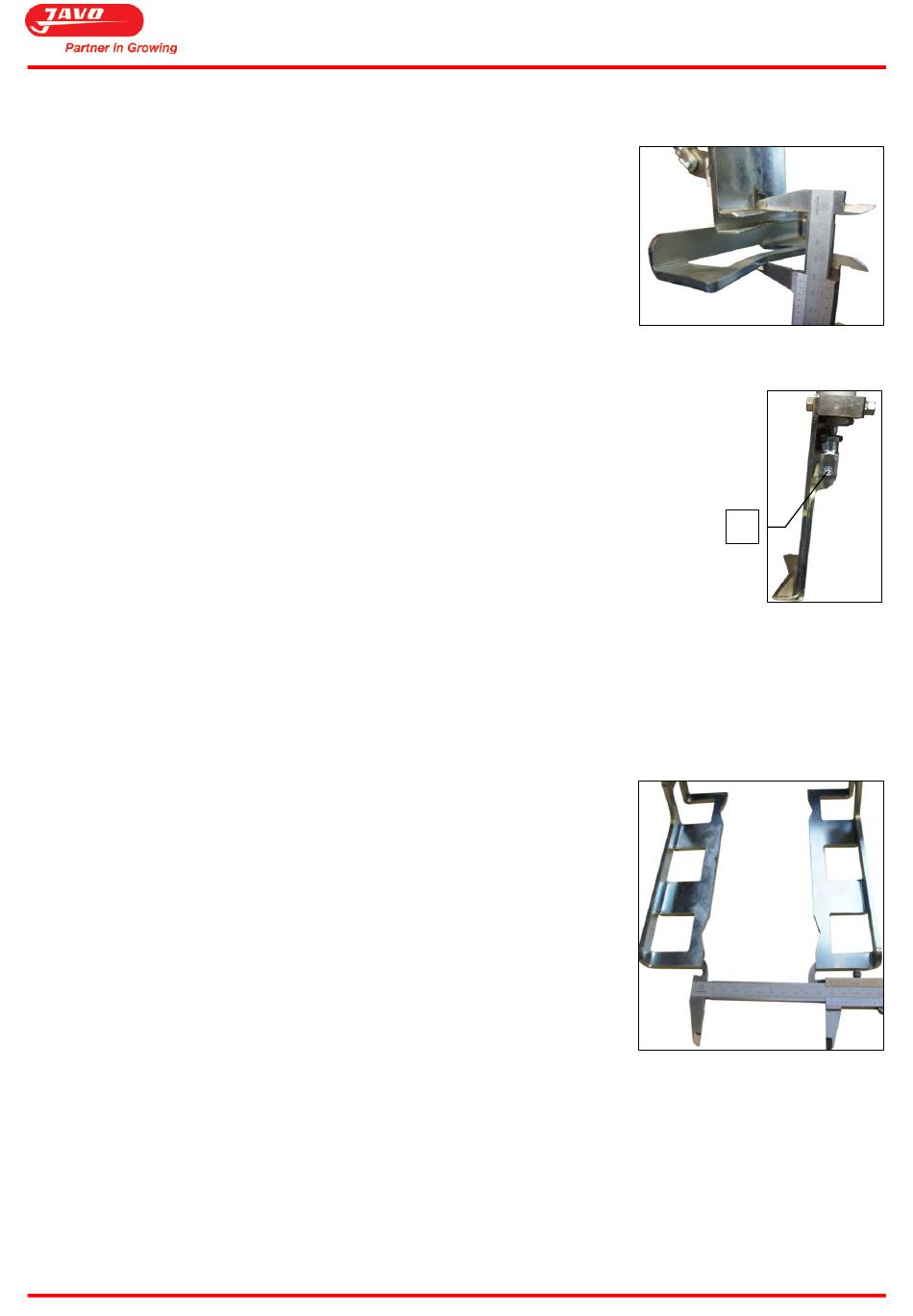

9. Überprüfen Sie, ob der Topfhalter sich im rechten Winkel zum Rahmen
befindet. Wenn der Topfhalter nicht im rechten Winkel zum Rahmen
steht:
a. Zylinderschraube (L) lockern.
b. Drehen Sie an der Zylinderachse, bis der Topfhalter im rechten
Winkel steht.
c. Zylinderschraube (L) wieder anziehen.
10. Messen Sie den Abstand zwischen Topfklemme (G) und Topfhalter (H). Der Abstand muss links und rechts
gleich sein. Wenn der Abstand nicht gleich ist:
a. M10 Schraube (J) lösen.
b. Drehen Sie an der konischen Achse (K), bis der Topfhalter im rechten Winkel
steht.
c. M10 Schraube (J) wieder anziehen.
d. Überprüfen Sie, ob sich rechte und linke Backe aufrecht über der unteren
Backe befinden. Passen Sie ggf. eine Gaffel am Zylinder der oberen Backen
an, damit ein gleicher Abstand entsteht.
11. Überprüfen Sie, ob die Topfklemme beim Ansteuern des Zylinders richtig geschlossen
ist. Wenn die Topfklemme sich nicht richtig schließt:
a. Nehmen Sie die Druckluft weg vom Zylinder, indem Sie die Luftzuleitung von
der Maschine trennen.
b. Schließen Sie die Topfklemme mit der Hand.
c. Mutter (M) lösen.
d. Drehen Sie an der Zylinderachse, bis der Zylinder ca. 1 mm herausgezogen ist.
e. Mutter (M) wieder anziehen.
f.
Luftzuleitung wieder anschließen.
Bei Topfabsetz-Systemen, wobei zwei Topfstapel nach einander abgesetzt werden, müssen auch folgende
Gegebenheiten überprüft werden:
12. Messen Sie den Abstand zwischen dem Topfhalter an der Vorder- und
der Hinterseite. Dieser Abstand muss vorne und hinten gleich sein. Wenn
der Abstand nicht gleich ist:
a. Neigen Sie den Topfhalter horizontal etwas, damit der Abstand
vorne und hinten gleich ist.
Version 2016-2
Bedienungsanleitung Javo Plus / Plus X Topfmaschine
M
24
