Bedienungsanleitung

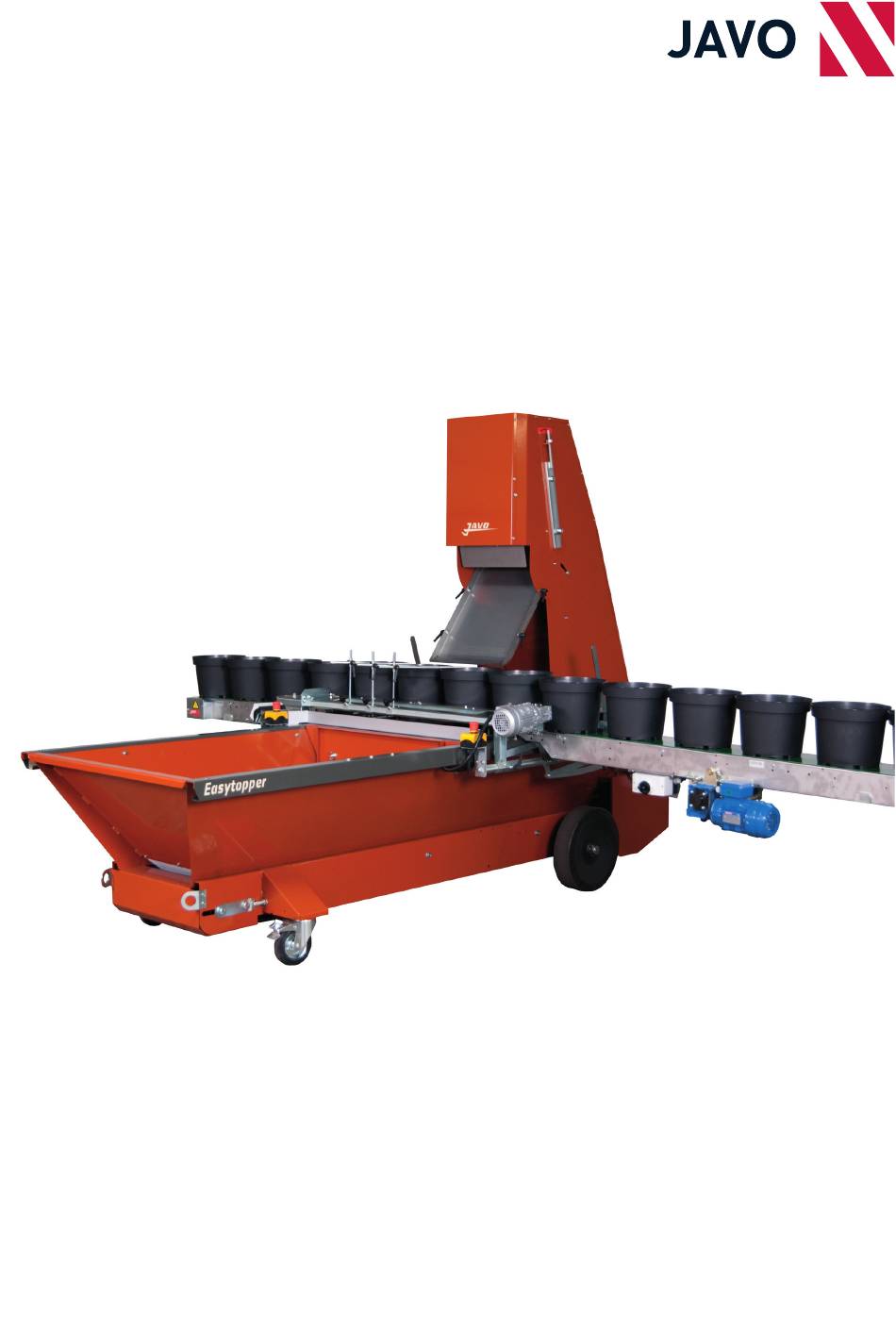

Javo Easytopper
Originaldokument
Version 27600172
© Alle Rechte vorbehalten
Nichts aus dieser Ausgabe darf, ohne die vorherige schriftliche Erlaubnis der Nobels BV durch Druck, Fotokopie, Mikrofilm oder
irgendeine andere Art und Weise vervielfältigt und/oder veröffentlicht werden.
A NOBELS GROUP COMPANY
Nobels BV
Bulb Trade Park 1
2211 SW Noordwijkerhout
The Netherlands
+31 (0) 252 343 121
info@javo.eu
www.javo.eu
Werbung
Verwandte Anleitungen für JAVO Easytopper
Inhaltszusammenfassung für JAVO Easytopper
- Seite 1 A NOBELS GROUP COMPANY Bedienungsanleitung Nobels BV Bulb Trade Park 1 2211 SW Noordwijkerhout Javo Easytopper The Netherlands +31 (0) 252 343 121 info@javo.eu Originaldokument Version 27600172 www.javo.eu © Alle Rechte vorbehalten Nichts aus dieser Ausgabe darf, ohne die vorherige schriftliche Erlaubnis der Nobels BV durch Druck, Fotokopie, Mikrofilm oder...
- Seite 2 Bedienungsanleitung Javo Easytopper Version 27600172 Vorwort Diese Bedienungsanleitung wurde für alle zusammengestellt, die an oder mit der Maschine arbeiten müssen. Bevor man an oder mit der Maschine arbeitet, muss zuerst diese Anleitung aufmerksam gelesen werden. Die Bedienungsanleitung enthält wichtige Anweisungen/Informationen, wie die Maschine auf sichere, fachkundige und ökonomische Art und Weise benutzt werden kann, muss immer an der Stelle, wo die Maschine...
- Seite 3 Bedienungsanleitung Javo Easytopper Version 27600172 Inhaltsangabee Technische Spezifikationen und Toleranzen 1.1. Typenschild Sicherheit 2.1. Vorschriften 2.2. Sicherheitsvorrichtungen an der Maschine 2.3. Verklaring van pictogrammen en symbolen Beschreibung der Maschine 3.1. Maschinenübersicht 3.2. Übersichtszeichnung mit Hauptmaßen 3.3. Optionen 3.4. Arbeitsweise 3.5. Arbeitsplätze an der Maschine 3.6.
- Seite 4 Bedienungsanleitung Javo Easytopper Version 27600172 Wartung 7.1. Notwendige Werkzeuge und Geräte 7.2. Vorbeugende Wartung 7.3. Elevator reinigen 7.4. Sicherheitsschaltung kontrollieren 7.5. Störungen und Fehlermeldungen 7.6. Zeichnungen und Schaltpläne 7.7. Ersatzteile 7.8. JavoNet 7.9. Kundenservice und Beratung Entsorgen der Maschine oder Maschinenteile Konformitätserklärung Seite 3 / 18...
- Seite 5 Bedienungsanleitung Javo Easytopper Version 27600172 1. Technische Spezifi kationen und Toleranzen Diese Maschine ist nur zum automatischen Befüllen von Töpfen mit Substrat bestimmt. Die gefüllten Töpfe werden über ein Transportband abtransportiert. Die Maschine ist ausschließlich für die Verarbeitung von Töpfen, Substrat und anderen Materialien, die in dieser Anleitung umschrieben werden, vorgesehen. Die ausführliche Arbeitsweise der Maschine wird in Abschnitt „Arbeitsweise“...
- Seite 6 Bedienungsanleitung Javo Easytopper Version 27600172 2. Sicherheit Die Maschine wurde nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann bei der Benutzung der Maschine eine Gefahr für Leib und Leben des Benutzers oder Dritter entstehen. Auch bei der Benutzung der Maschine können Schäden an der Maschine oder an anderen Waren erstehen.
- Seite 7 Bedienungsanleitung Javo Easytopper Version 27600172 2.2. Sicherheitsvorrichtungen an der Maschine Hauben und Türen schirmen bewegliche Teile ab. Bevor die Maschine in Betrieb genommen wird, müssen die Türen geschlossen werden. Auch während des Betriebs der Maschine müssen diese geschlossen bleiben. Die Motoren der Maschine sind mittels Thermoschalter gegen eine Überlastung geschützt. Diese Schalter befinden sich im Schaltschrank.
- Seite 8 Bedienungsanleitung Javo Easytopper Version 27600172 3. Beschreibung der Maschine 3.1. Maschinenübersicht A. Substratvorratsbunker B. Saiten-Transportbahn C. Elevator D. Austritt E. Abstreifer Separater Steuerkasten G. Schaltkasten 3.2. Übersichtszeichnung mit Hauptmaßen Seite 7 / 18...
- Seite 9 Bedienungsanleitung Javo Easytopper Version 27600172 3.3. Optionen Je nach Nutzungsintensität und Kundenanforderungen kann diese Maschine mit verschiedenen Optionen ausgestattet werden. Kontaktieren Sie dazu Ihren Verkaufsberater. Optionen Code Spezifikationen 4 Meter 5x1.5 Kabel inkl. 16A Stecker 900965 Dauersteckdose 900966 Nicht standardmäßig Erdbunkererhöhung...
- Seite 10 Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Bei der Ablieferung dieser Maschine muss beim Entladen der Maschine ein Monteur von Javo anwesend sein. Vor einer Verlagerung der Maschine muss diese vom Stromnetz getrennt sein. Sorgen Sie dafür, dass alle Kabel sorgfältig verstaut sind.
- Seite 11 Bedienungsanleitung Javo Easytopper Version 27600172 5. Montage, Installation und Inbetriebnahme Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Diese Maschine ist CE gekennzeichnet. Wenn mehrere Maschinen in einer Linie verwendet werden, muss vor Inbetriebnahme dieser Maschine, die gesamte Linie ordnungsgemäß...
- Seite 12 Bedienungsanleitung Javo Easytopper Version 27600172 5.4.2. Spannung Elevatorkette kontrollieren Kontrollieren Sie die Spannung der Elevatorkette, bevor Sie das erste Mal mit dieser Maschine arbeiten. Arbeitsweise: Kontrollieren Sie die Spannung der Elevatorkette. Die richtige Spannung wird erzielt, wenn das Band in der Mitte ca. 10mm Spiel hat.
- Seite 13 Bedienungsanleitung Javo Easytopper Version 27600172 5.5.3. Substratvorratsbunker befüllen Befüllen Sie den Substratvorratsbunker, bevor Sie mit dieser Maschine arbeiten. Bevor die Maschine gestartet wird, muss das Substrat-Niveau im Substratvorratsbunker mindestens 14 Zentimeter über dem Substratband sein, damit die Maschine einwandfrei funktionieren kann.
- Seite 14 Bedienungsanleitung Javo Easytopper Version 27600172 6. Bedienung Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Halten Sie Hände, Haare, lose herabhängende Kleidung und / oder Schmuck fern von beweglichen Teilen der Maschine.
- Seite 15 Bedienungsanleitung Javo Easytopper Version 27600172 Wartung Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Die Wartung dieser Maschine muss von qualifiziertem und geschultem Personal ausgeführt werden, unter Berücksichtigung der Sicherheitsaspekte und Risiken auf der Maschine und nach den Bestimmungen in der Bedienungsanleitung.
- Seite 16 Bedienungsanleitung Javo Easytopper Version 27600172 7.3. Elevator reinigen Arbeitsweise: Schalten Sie die Maschine aus und ziehen den Stecker aus der Steckdose. Entfernen Sie Schutzhaube (A) und (B) auf der Rückseite der Elevator-Tür, indem Sie Schloss (C) und (D) öffnen. Reinigen Sie die Schaufeln mit Druckluft oder einer trockenen Bürste.
- Seite 17 Bedienungsanleitung Javo Easytopper Version 27600172 7.5. Störungen und Fehlermeldungen Problem Mögliche Ursache Handlung/Lösung Die Netzspannung weicht um mehr als Sorgen Sie für die richtige Spannung 10% von der Bemessungs-spannung ab Kühllufttemperatur zu hoch Sorgen Sie für kühlere Luft Störung der Überprüfen und reparieren Sie ggf. die...
- Seite 18 Die zu bestellenden Ersatzteile fi nden Sie in der Stückliste auf den Montagezeichnungen, die Sie unter JavonNet fi nden. Bei der Bestellung von (Ersatz-) Teilen bei der Javo B. V. müssen folgende Angaben enthalten sein: Zeichnungsnummer, Pos-Nummer, gewünschte Länge (falls zutreffend) und die gewünschte Stückzahl.
- Seite 19 Bedienungsanleitung Javo Easytopper Version 27600172 9. Konformitätserklärung EG-Konformitätserklärung für Maschinen (Richtlinie 2006/42/EG, Anhang II Absatz A.) Nobels BV Bulb Trade Park 1 2211SW Noordwijkerhout die Niederlande Erklärt dass: Maschine: Easytopper Type: Topfmaschine der Maschinen-Richtlinie 2006/42/EG entspricht; den übrigen Bestimmungen der EG-Richtlinien 2004/108/EG genügt;...
