5.19 Topfabsetz-System (mechanisch) einstellen
Stellen Sie das Topfabsetz-System ein, bevor Sie mit dieser
Maschine arbeiten.
Arbeitsweise:
1. Schalten Sie die Maschine ein und halten diese an, wenn der
Bohrer die unterste Position erreicht hat.

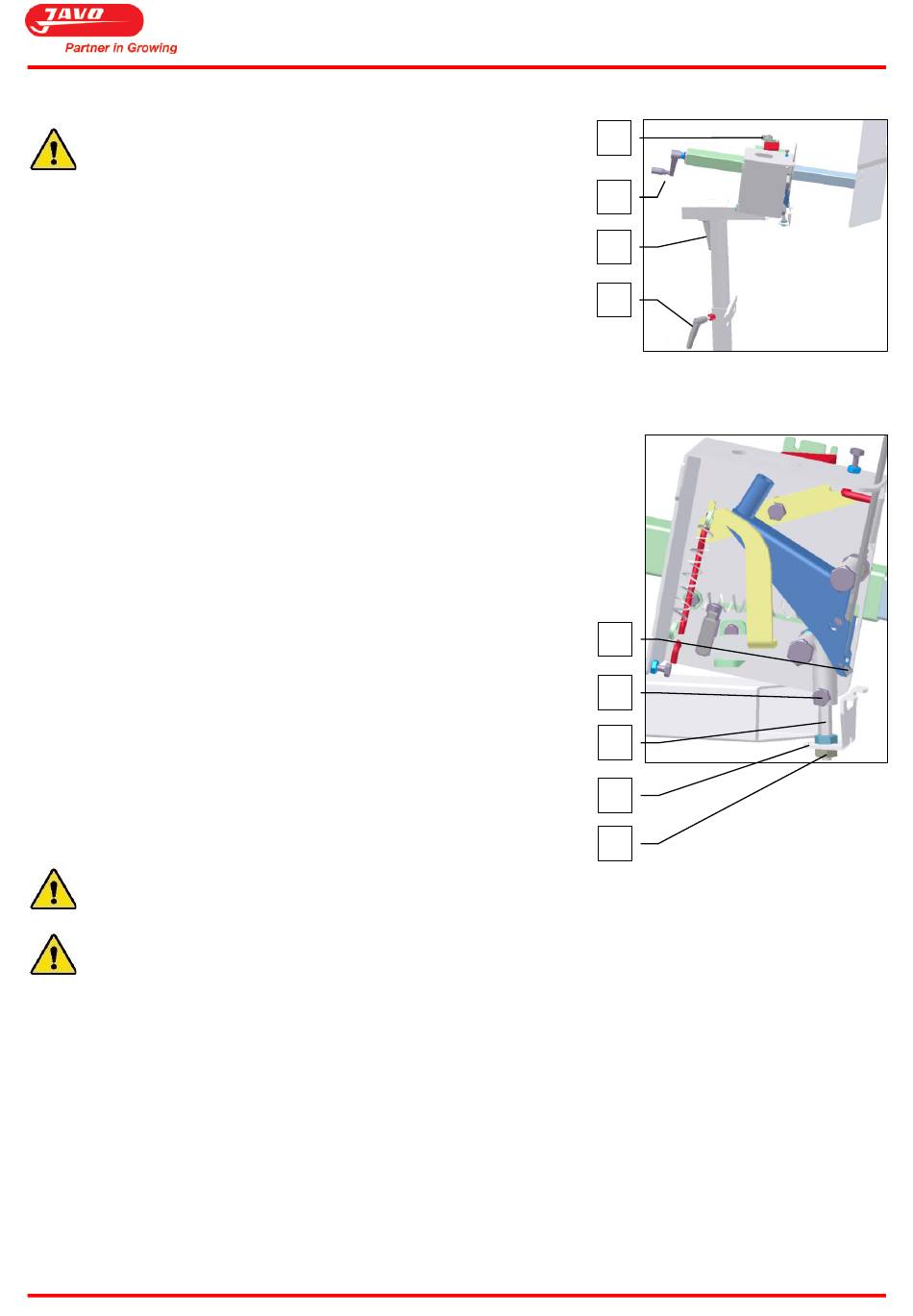

2. Knebel (A) lösen und den Durchmesser mittels Kurbel (B)
verstellen.
3. Wenn die Topfklemme (E) gegen den Topfstapel stößt (siehe
Abbildung), drehen Sie ein weiteres Mal um, damit der Stapel gut
festgeklemmt ist.
4. Knebel (A) wieder feststellen.
5. Verstellen Sie das gesamte Topfabsetz-System ggf. nach links oder rechts.
6. Schalten Sie die Maschine ein und halten diese an, wenn der
Hebearm die höchste Position erreicht hat.
7. Lassen Sie nun den Topfstapel in die Rinne herabsinken, bis die
Topfklemme (E) zwischen die Ränder der beiden untersten Töpfe
reicht.
8. Lösen Sie Schraube (F) und verstellen Stift (G) bis der Topfstapel die
richtige Höhe erreicht hat.
9. Lösen Sie Mutter (I) und Stütze (H) bis auf 1 mm Abstand zu den
Topfschiebern (unter der Kante).
10. Schraube (F) und Mutter (I) wieder anziehen.
11. Lösen Sie Knebel (D) und stellen die Höhe so ein, dass die
Unterseite des Topfstapels sich ca. 20 mm über dem Topf im Halter
befindet.
12. Knebel (D) wieder festsetzen.
13. Lösen Sie Knebel (C) und zentrieren den Topfautomat über dem
Topfhalter.
14. Passen Sie die Höhe der Abstreifbürste (vor dem Automat) an den
Topfhalter an.
Überprüfen Sie, ob die Topfbahn wieder gestartet werden kann. Stellen Sie sicher, dass die Topfbahn
hindernisfrei rotieren kann.
Das Topfabsetz-System ist nur für neue Töpfe geeignet. Ein einwandfreier Funktionsablauf beim Entstapeln
von benutzten Töpfen hängt von deren Verschmutzung ab und wie fest diese ineinander gestapelt
Version 2016-2
Bedienungsanleitung Javo Plus / Plus X Topfmaschine
A
B
C
D
E
F
G
H
I
sind.
