Nichts aus dieser Ausgabe darf, ohne die vorherige schriftliche Erlaubnis der Javo B.V., durch Druck, Fotokopie, Mikrofilm oder irgendeine
Javo BV
Postfach 21
2210 AA Noordwijkerhout
Holland
T: +31 (0)252 343121
F: +31 (0)252 377423
info@javo.eu
www.javo.eu
© Alle Rechte vorbehalten
andere Art und Weise vervielfältigt und/oder veröffentlicht werden.

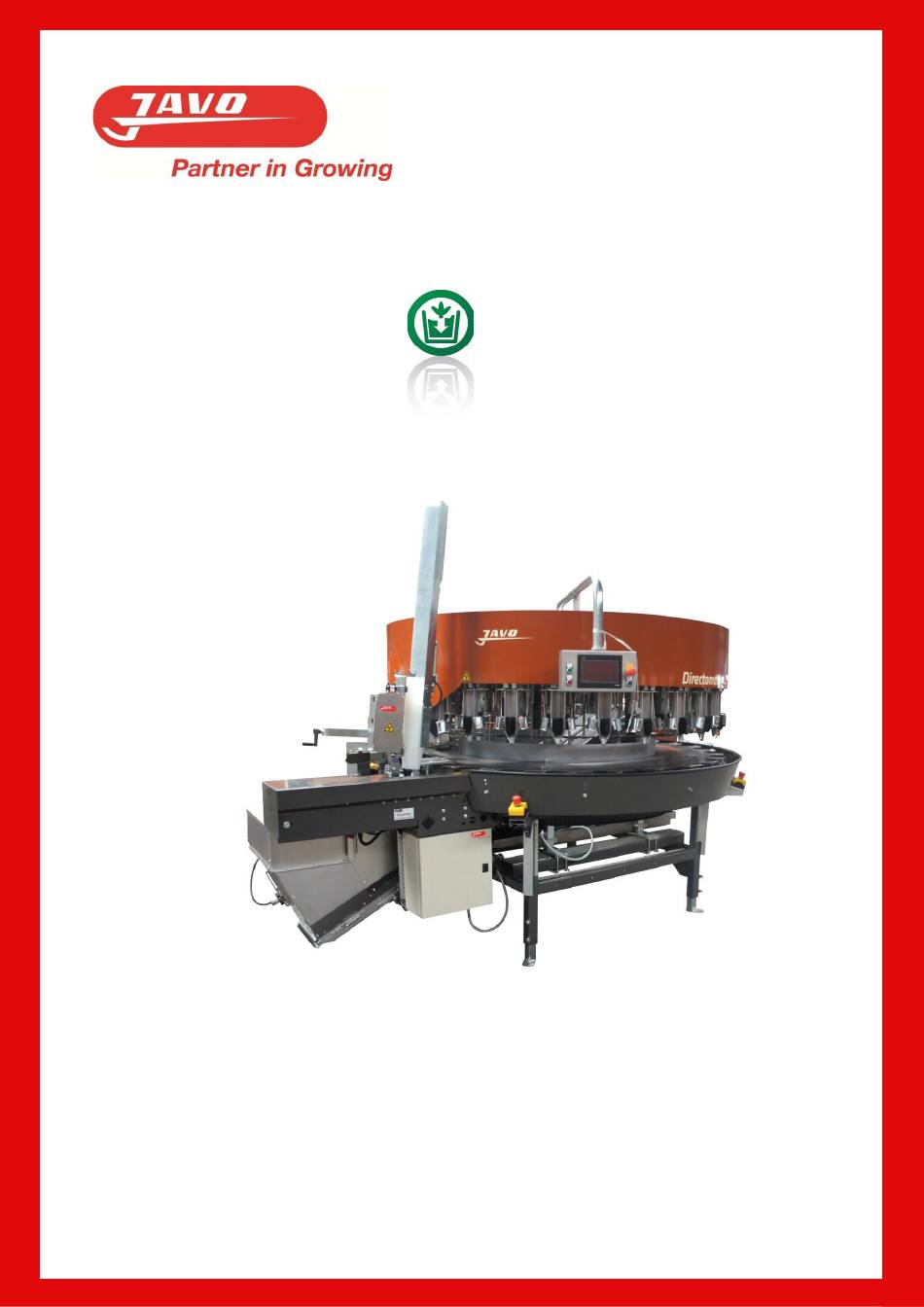

Bedienungsanleitung
Originaldokument
Version 2016-2
Directomatic Topfmaschine
Werbung
Verwandte Anleitungen für JAVO Directomatic
Inhaltszusammenfassung für JAVO Directomatic
- Seite 1 T: +31 (0)252 343121 F: +31 (0)252 377423 info@javo.eu www.javo.eu © Alle Rechte vorbehalten Nichts aus dieser Ausgabe darf, ohne die vorherige schriftliche Erlaubnis der Javo B.V., durch Druck, Fotokopie, Mikrofilm oder irgendeine andere Art und Weise vervielfältigt und/oder veröffentlicht werden.
- Seite 2 Javo B.V. ist nicht haftbar für Folgeschäden und indirekte Schäden, die durch Bedienungsfehler, das Unterlassen einer fachkundigen Wartung und durch eine anderweitige Verwendung entstehen, als in dieser Bedienungsanleitung beschrieben wird. Die Haftung von Javo B.V. entfällt ebenfalls, wenn die Maschine von Ihnen oder von Dritten ohne die vorherige schriftliche Genehmigung verändert oder erweitert wird.
- Seite 3 Bedienungsanleitung Javo Directomatic Inhaltsangabe Technische Spezifikationen und Toleranzen ....................4 Typenschild ............................... 4 Sicherheit ..............................5 Vorschriften ..............................5 Sicherheitsvorrichtungen an der Maschine ...................... 6 Erklärung von Piktogrammen und Symbolen ....................6 Beschreibung der Maschine .......................... 8 Maschinenübersicht ............................8 Übersichtszeichnung mit Hauptmaßen......................
- Seite 4 Bedienungsanleitung Javo Directomatic Einheiten schmieren ............................23 Sicherheitsschaltung kontrollieren ......................... 23 Druckluft einstellen ............................23 Störungen und Fehlermeldungen ........................24 Einheit auswechseln ............................25 Montieren Sie die obere Abdeckung wieder zurück.Zeichnungen und Schaltpläne ........25 Ersatzteile ................................ 25 7.10 JavoNet ................................25 7.11...
- Seite 5 Werkweise dieser Maschine gewährleistet wird, dürfen ausschließlich Produkte mit Spezifikationen und Toleranzen, wie in der Auftragsbestätigung beschriebenen ist, verwendet werden. Verwenden Sie diese Maschine niemals für andere Zwecke als wozu die Javo B.V. sie hergestellt hat. Dies kann andernfalls zu Beschädigungen führen und den Bediener und sein Umfeld gefährden.
- Seite 6 Bediener und/oder dessen Umfeld gefährden kann. 3. Es ist verboten, ohne die vorherige schriftliche Genehmigung von der Javo B.V., diese Maschine zu verändern. 4. Thermosicherung und Drehmomentbegrenzer dürfen nicht anders eingestellt werden als bei der Auslieferung der neuen Maschine.
- Seite 7 Bedienungsanleitung Javo Directomatic 16. Wenn ein Maschinenteil beschädigt ist oder nicht mehr in der vorgeschriebenen Art und Weise funktioniert, muss die Arbeit sofort abgebrochen werden. Die Arbeit darf erst dann fortgesetzt werden, wenn das Maschinenteil repariert oder ersetzt wurde. Fragen Sie Ihren Lieferanten, wenn die Maschine nicht richtig funktioniert.
- Seite 8 Bedienungsanleitung Javo Directomatic Symbole, die auf dieser Maschine vorhanden sein können Elevator Standard Bewegungsrichtung Geschwindigkeit Erde- Geschwindigkeit Erde- Zufuhr (gekrümmt) Zufuhr (gerade) Geschwindigkeit Geschwindigkeit Bürsteinheit Rotofill Tray-Band Rotofill Topfbahn (gekrümmt) Topfbahn (gerade) Rotor Rotofill Version 2016-2...
- Seite 9 Bedienungsanleitung Javo Directomatic 3 Beschreibung der Maschine 3.1 Maschinenübersicht A. Erdbunker B. Sensor Erdbunkerniveau C. Erdzuführband D. Pneumatik Schaltkasten E. HMI Touchscreen F. Einhängebecken G. Karussell H. Topfautomat Schiebesystem für Töpfe Topfzuführband K. Not-Aus-Taste L. Antriebseinheit Topfbahn M. Rütteleinheit N. Erd-Rückführband O.
- Seite 10 Bedienungsanleitung Javo Directomatic 3.2 Übersichtszeichnung mit Hauptmaßen 2200 5050 3250 3.3 Optionen Je nach Nutzungsintensität und Kundenanforderungen kann diese Maschine mit verschiedenen Optionen ausgestattet werden. Kontaktieren Sie dazu Ihren Verkaufsberater. Optionen Code Spezifikationen 4 Meter 5x1.5 Kabel inkl. 16A Stecker...
- Seite 11 Bedienungsanleitung Javo Directomatic 3.6 Steuerungselemente JavoDIS ist ein vielseitiges, mit Ihrer Javo Maschine verknüpftes, Steuerungs- und Informationssystem. Mit übersichtlichen Bildschirmen, worauf per Tastendruck die richtigen Einstellungen menügesteuert eingegeben werden können. JavoDIS besitzt standmäßig folgende Möglichkeiten: 1. Automatische Zählung der Tage/Wochen und der Durchschnittsproduktion.
- Seite 12 Die Maschine muss aufrecht transportiert werden. Die relevante Luftfeuchtigkeit darf zur Verhinderung von Kondenswasser in der Maschine nicht zu hoch werden. Melden Sie eventuelle Schäden während oder unmittelbar nach der Lieferung beim Fahrer und bei der Javo B.V. Ergreifen Sie alle erforderlichen Maßnahmen, um weitere Schäden zu vermeiden.
- Seite 13 Bedienungsanleitung Javo Directomatic 5 Montage, Installation und Inbetriebnahme Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Diese Maschine ist CE gekennzeichnet. Wenn mehrere Maschinen in einer Linie verwendet werden, muss vor Inbetriebnahme dieser Maschine, die gesamte Linie ordnungsgemäß...
- Seite 14 Bedienungsanleitung Javo Directomatic 5.4 Spannung von Erdzuführband und Erdrückführband kontrollieren Kontrollieren Sie die Spannung von Erdzuführband und Erdrückführband, bevor Sie das erste Mal mit dieser Maschine arbeiten. Arbeitsweise: 1. Kontrollieren Sie die Spannung von Erdzuführband und Erdrückführband. Die richtige Spannung wird erzielt, wenn die Bänder in der Mitte ca.
- Seite 15 Bedienungsanleitung Javo Directomatic 5.6 Flachbürsten montieren Falsch montierte Flachbürsten können zu schweren Schäden an der gesamten Pflanzeinheit führen. Flachbürsten dürfen nur von dem Servicepersonal montiert werden. Arbeitsweise: 1. Demontieren Sie die alte Bürste, indem Sie die Stellschrauben im Klemmring lösen.
- Seite 16 9. Die Produktionsgeschwindigkeit der Maschine einstellen (stufenlos; unabhängig von Voreinstellungen im Rezept-Bildschirm). Bei einem aktuellen Alarm erscheint eine Alarmglocke auf dem Display. Nach einer festgelegten Anzahl von Maschinenhüben erscheint eine Servicealarmmeldung auf dem Display. Diese kann nur durch einen Javo Servicemonteur zurückgesetzt werden. Version 2016-2...
- Seite 17 Bedienungsanleitung Javo Directomatic 6.1.2 Hauptmenü Nachdem das Hauptmenü auf dem Hauptschirm ausgewählt wurde, erscheint dieser Bildschirm auf dem HMI-Touchscreen. Auf diesem Bildschirm können Sie zu allen Submenüs wechseln: 1. Rezepte 2. Historie 3. Alarme 4. Benutzer 5. Sprachen 6. Einstellungen (Zugang nur für Servicemonteure von Javo) 6.1.3 Rezept-Bildschirm...
- Seite 18 Bedienungsanleitung Javo Directomatic 6.1.4 Historien-Bildschirm Nachdem die Historien-Taste im Hauptmenü ausgewählt wurde, erscheint dieser Bildschirm auf dem HMI- Touchscreen. Auf diesem Bildschirm kann man Produktionsmengen und Zeiten ansehen und zu einer graphisch dargestellten Mengenanzeige navigieren. Ferner werden Produktionsmengen, Tagesgesamtwerte, Messungen und Störungen angezeigt.
- Seite 19 Nachdem die Benutzer-Taste im Hauptmenü ausgewählt wurde, erscheint dieser Bildschirm auf dem HMI- Touchscreen. Auf diesem Bildschirm kann man den aktuellen Benutzer auswählen. Zugang nur für Servicemonteure von Javo. 6.1.7 Sprachen-Bildschirm Nachdem die Sprachen-Taste im Hauptmenü ausgewählt wurde, erscheint dieser Bildschirm auf dem HMI- Touchscreen.
- Seite 20 Bedienungsanleitung Javo Directomatic 6.1.8 Einstellungen-Bildschirm Nachdem die Einstellungen-Taste im Hauptmenü ausgewählt wurde, erscheint dieser Bildschirm auf dem HMI-Touchscreen. Zugang nur für Servicemonteure von Javo. Auf diesem Bildschirm können Sie: • Die Tages-Anzahl der Töpfe automatisch resetten. • Stubstrateinstellungen ändern. •...
- Seite 21 Bedienungsanleitung Javo Directomatic 6.3 Einhängen der Pflanzen Version 2016-2...
- Seite 22 Bedienungsanleitung Javo Directomatic 6.4 Stoppen Stoppvorgang: 1. Drücken Sie mindestens 1 Sekunde lang die rote Stopp-Taste auf der Steuertafel. 6.5 Not-Aus Not-Aus-Tasten nur im Notfall betätigen! Not-Aus Arbeitsweise: 1. Drücken Sie die rote Not-Aus-Taste auf der Maschine, damit die Not-Aus-Schaltung aktiv wird.
- Seite 23 Bedienungsanleitung Javo Directomatic 7 Wartung Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Die Wartung dieser Maschine muss von qualifiziertem und geschultem Personal ausgeführt werden, unter Berücksichtigung der Sicherheitsaspekte und Risiken auf der Maschine und nach den Bestimmungen in der Bedienungsanleitung.
- Seite 24 7. Drücken Sie die Reset-Taste für den Not-Aus-Kreis. Die Maschine bleibt ausgeschaltet. 8. Maschine starten. Wenn die Maschine beim Durchlaufen der oben beschriebenen Arbeitsweise anders reagiert als dort beschrieben, darf die Maschine nicht mehr benutzt werden. Benachrichtigen und warnen Sie die Javo B.V. bitte sofort. 7.5 Druckluft einstellen Drucklufteinstellungen (Reduzierventil oder Drosselventile) dürfen in Verbindung mit der Zeitsteuerung der...
- Seite 25 Achten Sie auf die richtige Spannung. Stromkreis angeschlossene Geräte Schalten Sie andere Geräte aus Unregelmäßige (Zu) trockenes Substrat (Rinde) Für eine optimale Funktion des und geringere Directomatic muss das Substrat (Rinde) Befüllung der einen gewissen Feuchtigkeitsgrad Töpfe aufweisen. Einheit funk- Einheit auswechseln Nehmen Sie mit Javo Kontakt auf.
- Seite 26 Die zu bestellenden Ersatzteile finden Sie in der Stückliste auf den Montagezeichnungen, die Sie unter JavonNet finden. Bei der Bestellung von (Ersatz-) Teilen bei der Javo B. V. müssen folgende Angaben enthalten sein: Zeichnungsnummer, Pos-Nummer, gewünschte Länge (falls zutreffend) und die gewünschte Stückzahl.
- Seite 27 Bedienungsanleitung Javo Directomatic 9 Konformitätserklärung EG-Konformitätserklärung für Maschinen (Richtlinie 2006/42/EG, Anhang II Absatz A.) Javo BV Westeinde 4 2211XP Noordwijkerhout Niederlande Erklärt dass: Maschine: Directomatic Type: Topfmaschine der Maschinen-Richtlinie 2006/42/EG entspricht; den übrigen Bestimmungen der EG-Richtlinien 2004/108/EG genügt; den harmonisierten europäischen Normen entspricht:...
