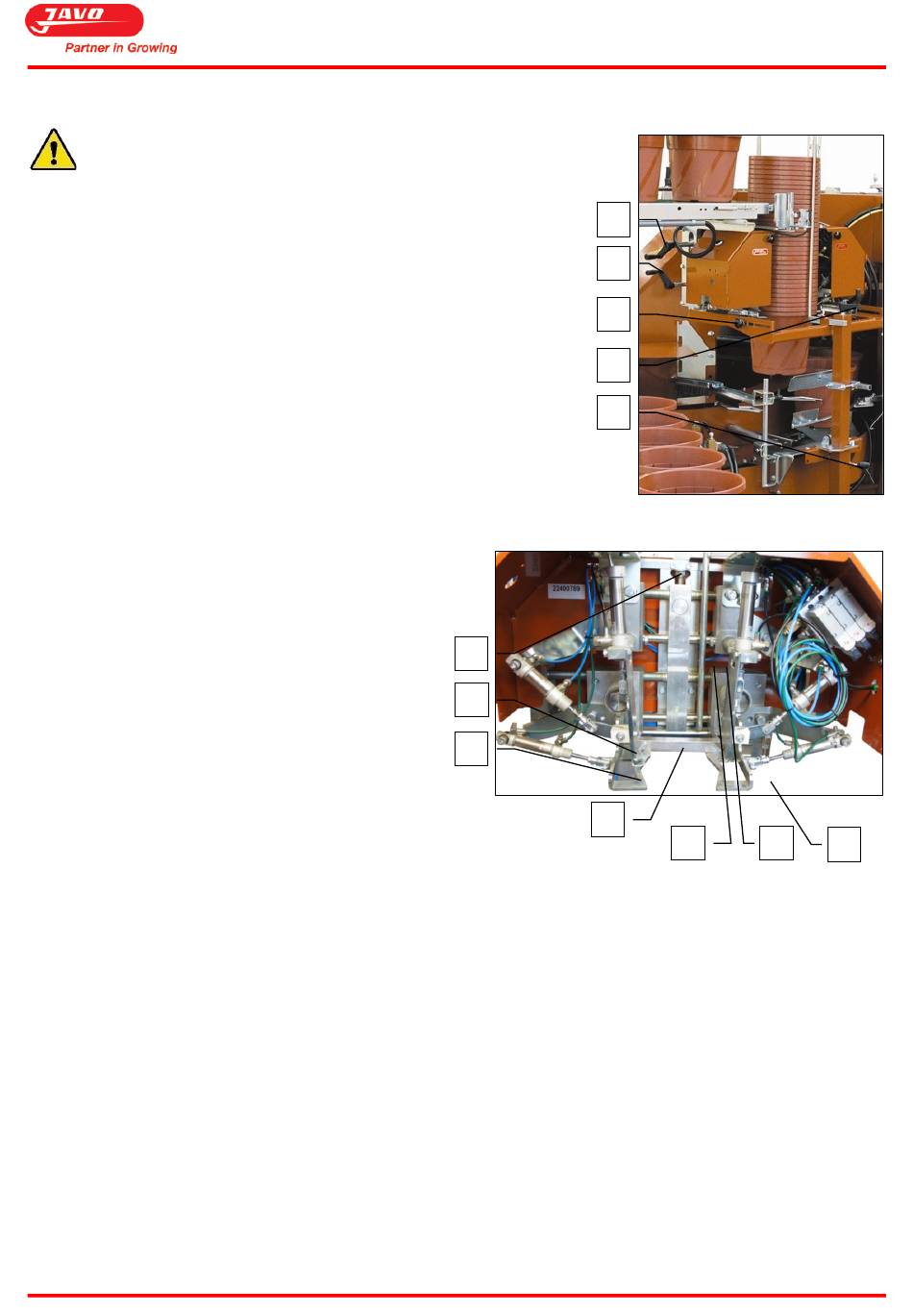

5.21 Topfabsetz-System pneumatisch (LPO) einstellen (optional)
Stellen Sie das Topfabsetz-System ein, bevor Sie mit dieser
Maschine arbeiten.
Arbeitsweise:
1. Schalten Sie die Maschine ein und halten diese an, wenn der
Bohrer die unterste Position erreicht hat.
2. Verstellen Sie den Durchmesser der Topfklemme (G) mit Kurbel (A).
Drehen Sie so lange an der Kurbel (A), bis die Topfklemme (G)
gegen den Topfstapel stößt, drehen Sie dann ein weiteres Mal um,
damit der Stapel gut festgeklemmt ist.
3. Mittels Kurbel (B) den Durchmesser des Topfhalters (H) verstellen.
4. Verstellen Sie das Längsmaß des Topfabsatz-Systems, indem Sie die
beiden Sternschrauben (C) (links und rechts) lösen und
verschieben.
5. Sternschrauben (C) wieder festsetzen.
6. Verstellen Sie mittels Sternschraube, welche an Schraube (F)
befestigt ist, die Höhe des Topfhalters (H), bis der Topfstapel die gewünschte
Höhe erreicht hat.
7.
Lösen Sie Knebel (E) und stellen mittels Kurbel
(D) die Höhe so ein, dass die Unterseite des
Topfstapels sich ca. 20 mm über dem Topf im
Halter befindet.
8. Knebel (E) wieder festsetzen.
