Nichts aus dieser Ausgabe darf, ohne die vorherige schriftliche Erlaubnis der Javo B.V., durch Druck, Fotokopie, Mikrofilm oder irgendeine
Javo BV
Postbus 21
2210 AA Noordwijkerhout
Holland
T: +31 (0)252 343121
F: +31 (0)252 377423
info@javo.eu
www.javo.eu
© Alle Rechte vorbehalten.
andere Art und Weise vervielfältigt und/oder veröffentlicht werden.

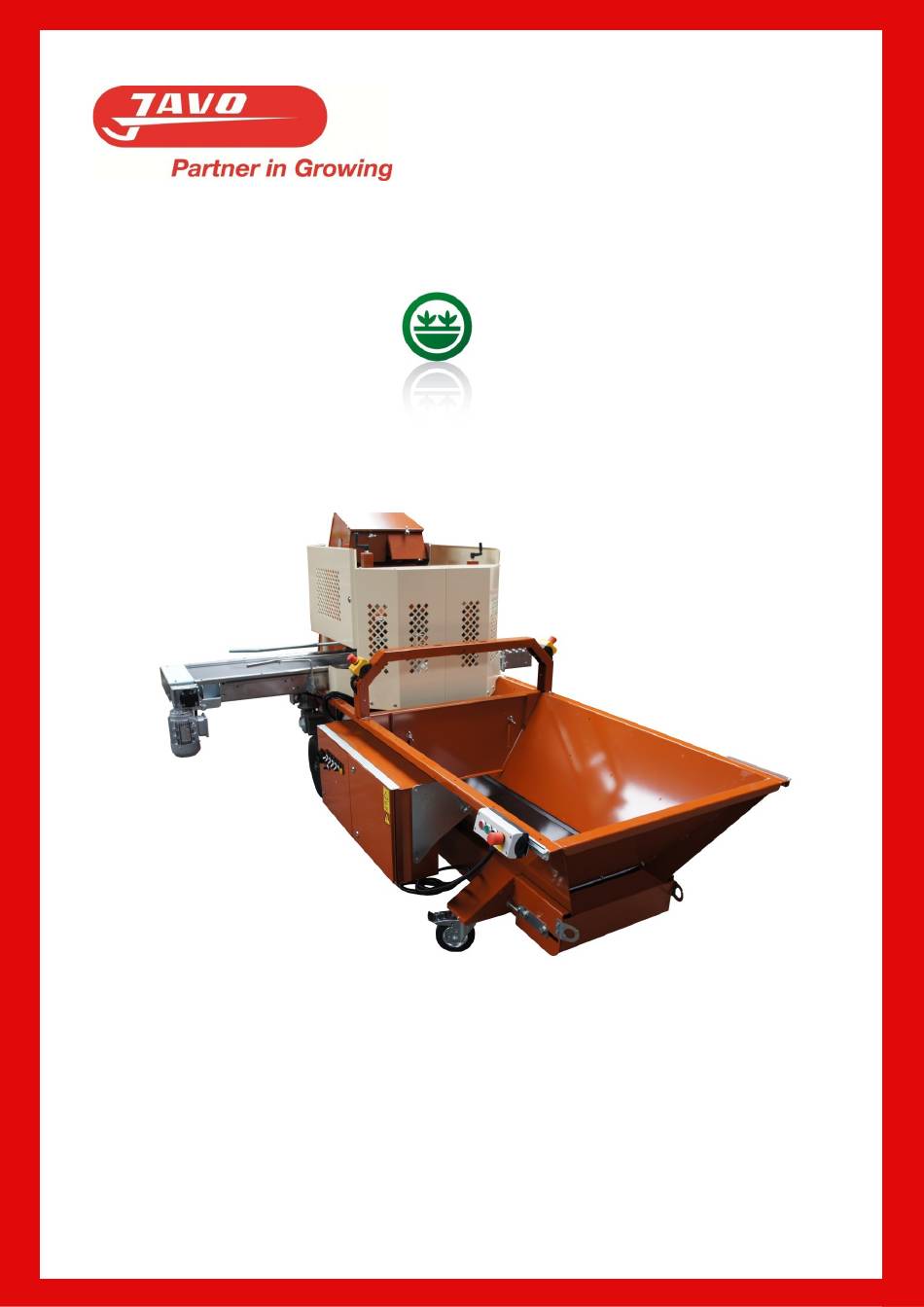

Bedienungsanleitung
Originaldokument
Version 2016-2
Quickfiller

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JAVO Quickfiller

Inhaltszusammenfassung für JAVO Quickfiller

  • Seite 1 T: +31 (0)252 343121 F: +31 (0)252 377423 info@javo.eu www.javo.eu © Alle Rechte vorbehalten. Nichts aus dieser Ausgabe darf, ohne die vorherige schriftliche Erlaubnis der Javo B.V., durch Druck, Fotokopie, Mikrofilm oder irgendeine andere Art und Weise vervielfältigt und/oder veröffentlicht werden.
  • Seite 2 Javo B.V. ist nicht haftbar für Folgeschäden und indirekte Schäden, die durch Bedienungsfehler, das Unterlassen einer fachkundigen Wartung und durch eine anderweitige Verwendung entstehen, als in dieser Bedienungsanleitung beschrieben wird. Die Haftung von Javo B.V. entfällt ebenfalls, wenn die Maschine von Ihnen oder von Dritten ohne die vorherige schriftliche Genehmigung verändert oder erweitert wird.

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Javo Quickfiller Inhaltsangabe Typenschild ............................... 4 Sicherheit ..............................5 Vorschriften ..............................5 Sicherheitsvorrichtungen an der Maschine ...................... 6 Erklärung von Piktogrammen und Symbolen ....................6 Beschreibung der Maschine .......................... 8 Maschinenübersicht ............................8 Optionen ................................9 Arbeitsweise ..............................9 Arbeitsplätze an der Maschine .........................
  • Seite 4 Bedienungsanleitung Javo Quickfiller Entsorgen der Maschine oder Maschinenteile ..................... 22 Konformitätserklärung..........................23 Version 2016-2...

  • Seite 5: Typenschild

    Werkweise dieser Maschine gewährleistet wird, dürfen ausschließlich Produkte mit Spezifikationen und Toleranzen, wie in der Auftragsbestätigung beschriebenen ist, verwendet werden. Verwenden Sie diese Maschine niemals für andere Zwecke als wozu die Javo B.V. sie hergestellt hat. Dies kann andernfalls zu Beschädigungen führen und den Bediener und sein Umfeld gefährden.

  • Seite 6: Sicherheit

    Bediener und/oder dessen Umfeld gefährden kann. 3. Es ist verboten, ohne die vorherige schriftliche Genehmigung von der Javo B.V., diese Maschine zu verändern. 4. Thermosicherung und Drehmomentbegrenzer dürfen nicht anders eingestellt werden als bei der Auslieferung der neuen Maschine.

  • Seite 7: Sicherheitsvorrichtungen An Der Maschine

    Bedienungsanleitung Javo Quickfiller 16. Wenn ein Maschinenteil beschädigt ist oder nicht mehr in der vorgeschriebenen Art und Weise funktioniert, muss die Arbeit sofort abgebrochen werden. Die Arbeit darf erst dann fortgesetzt werden, wenn das Maschinenteil repariert oder ersetzt wurde. Fragen Sie Ihren Lieferanten, wenn die Maschine nicht richtig funktioniert.
  • Seite 8 Bedienungsanleitung Javo Quickfiller Symbole, die auf dieser Maschine vorhanden sein können Borer Bewegungsrichtung Geschwindigkeit Erde- Geschwindigkeit Erde- Zufuhr (gekrümmt) Zufuhr (gerade) Lift Standard Lift SE Topf Tray-Band Rotofill Geschwindigkeit Geschwindigkeit Topfbahn Bürsteinheit Rotofill Rotor Rotofill Topfbahn (gekrümmt) (gerade) Version 2016-2...

  • Seite 9: Beschreibung Der Maschine

    Bedienungsanleitung Javo Quickfiller 3 Beschreibung der Maschine 3.1 Maschinenübersicht A. Erdbunker B. Tray-Einführband C. Tray-Austritt D. Not-Aus-Tasten E. Elevator 3.2 Übersichtszeichnung mit Hauptmaßen Version 2016-2...

  • Seite 10: Optionen

    Der Arbeitsprozess dieser Maschine beginnt bei dem Erdbunker, der mit Topferde gefüllt ist. Über das Erd- Zuführband wird die Erde hin zum Elevator transportiert. Der Elevator befördert die Erde weiter und schaufelt diese in die Trays, welche von einer anderen Maschine von Javo oder von dem Bediener dieser Maschine auf dem Transportband platziert werden.

  • Seite 11: Steuerungselemente

    Bedienungsanleitung Javo Quickfiller 3.6 Steuerungselemente Der Motor wird mit Hilfe der Steuertafel gesteuert. Diese ist flexibel und kann mittels Kabel um die gesamte Maschine herum verwendet werden. Die Steuertafel besitzt folgende Tasten: A. Stopp-Taste B. Start-Taste C. Reset-Taste D. Not-Aus-Taste Auf dem Elektro-Schrank der Maschine befinden sich folgende Tasten und Anschlüsse:...

  • Seite 12: Transport

    Die Maschine muss aufrecht transportiert werden. Die relevante Luftfeuchtigkeit darf zur Verhinderung von Kondenswasser in der Maschine nicht zu hoch werden. Melden Sie eventuelle Schäden während oder unmittelbar nach der Lieferung beim Fahrer und bei der Javo B.V. Ergreifen Sie alle erforderlichen Maßnahmen, um weitere Schäden zu vermeiden.

  • Seite 13: Montage, Installation Und Inbetriebnahme

    Bedienungsanleitung Javo Quickfiller 5 Montage, Installation und Inbetriebnahme Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Diese Maschine ist CE gekennzeichnet. Wenn mehrere Maschinen in einer Linie verwendet werden, muss vor Inbetriebnahme dieser Maschine, die gesamte Linie ordnungsgemäß...

  • Seite 14: Drehrichtung Kontrollieren

    Bedienungsanleitung Javo Quickfiller 5.4 Drehrichtung kontrollieren Kontrollieren Sie die Drehrichtung des Lifts, bevor Sie das erste Mal mit der Maschine arbeiten. Arbeitsweise: 1. Schließen Sie das Stromkabel an. 2. Starten Sie den Lift. a. Schalten Sie den Hauptschalter ein. b. Drücken Sie die Reset-Taste des Not-Aus-Kreises.

  • Seite 15: Geschwindigkeit Erdtransportband Einstellen

    Bedienungsanleitung Javo Quickfiller 5.7 Geschwindigkeit Erdtransportband einstellen Stellen Sie die Geschwindigkeit des Erdtransportbandes ein, bevor Sie mit dieser Maschine arbeiten. Arbeitsweise: 1. Überprüfen Sie die Geschwindigkeit des Erdtransportbandes. Stellen Sie das Erd-Zuführband so ein, dass die Trays ausreichend gefüllt sind, bevor diese die Bürstengruppe erreichen.

  • Seite 16: Höhe Rotor Einstellen

    Bedienungsanleitung Javo Quickfiller 5.9 Höhe Rotor einstellen Stellen Sie die Höhe des Rotors ein, bevor Sie mit dieser Maschine arbeiten. Arbeitsweise: 1. Kontrollieren Sie den Abstand des Rotors zu dem Tray. Der Rotor darf das Tray nicht berühren. Es muss ein Zwischenraum von ca.

  • Seite 17: Höhe Tray Abstreifer Einstellen

    Bedienungsanleitung Javo Quickfiller 5.10 Höhe Tray Abstreifer einstellen Der Tray Abstreifer folgt auf den Rotor. Der Tray Abstreifer dient zum Herabschieben der überschüssigen Erde von dem Tray. Stellen Sie die Höhe des Erdschiebers ein, bevor Sie mit dieser Maschine arbeiten.

  • Seite 18: Erd-Richtplatten Elevator Einstellen

    Bedienungsanleitung Javo Quickfiller 5.12 Erd-Richtplatten Elevator einstellen Der Elevator transportiert die Erde nach oben, wo diese über dem Tray ausgeschüttet wird. Die geschüttete Erde kann mit zwei Erd-Richtplatten gesteuert werden. Stellen Sie die Erd-Richtplatten ein, bevor Sie mit dieser Maschine arbeiten.

  • Seite 19: Bedienung

    Bedienungsanleitung Javo Quickfiller 6 Bedienung Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Halten Sie Hände, Haare, lose herabhängende Kleidung und / oder Schmuck fern von beweglichen Teilen der Maschine. Tragen Sie geeignete Kleidung ohne lose herabhängende Teile. Tragen Sie rutschfeste Arbeitsschuhe.

  • Seite 20: Wartung

    Bedienungsanleitung Javo Quickfiller 7 Wartung Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Die Wartung dieser Maschine muss von qualifiziertem und geschultem Personal ausgeführt werden, unter Berücksichtigung der Sicherheitsaspekte und Risiken auf der Maschine und nach den Bestimmungen in der Bedienungsanleitung.

  • Seite 21: Lift Reinigen

    4. Drücken Sie die Reset-Taste für den Not-Aus-Kreis. Die Maschine bleibt ausgeschaltet. 5. Maschine starten. Wenn die Maschine beim Durchlaufen der oben beschriebenen Arbeitsweise anders reagiert als dort beschrieben, darf die Maschine nicht mehr benutzt werden. Benachrichtigen und warnen Sie die Javo B.V. bitte sofort. Version 2016-2...

  • Seite 22: Störungen Und Fehlermeldungen

    Bedienungsanleitung Javo Quickfiller 7.8 Störungen und Fehlermeldungen Problem Mögliche Ursache Handlung/Lösung Störung der Motorelektronik Die Netzspannung weicht um mehr Sorgen Sie für die richtige Spannung als 10% von der Bemessungs- spannung ab Kühllufttemperatur zu hoch Sorgen Sie für kühlere Luft.

  • Seite 23: Ersatzteile

    Die zu bestellenden Ersatzteile finden Sie in der Stückliste auf den Montagezeichnungen, die Sie unter JavonNet finden. Bei der Bestellung von (Ersatz-) Teilen bei der Javo B. V. müssen folgende Angaben enthalten sein: Zeichnungsnummer, Pos-Nummer, gewünschte Länge (falls zutreffend) und die gewünschte Stückzahl.

  • Seite 24: Konformitätserklärung

    Bedienungsanleitung Javo Quickfiller 9 Konformitätserklärung EG-Konformitätserklärung für Maschinen (Richtlinie 2006/42/EG, Anhang II Absatz A.) Javo BV Westeinde 4 2211XP Noordwijkerhout Niederlande Erklärt dass: Maschine: Quickfiller Type: Trayautomatisierung der Maschinen-Richtlinie 2006/42/EG entspricht; den übrigen Bestimmungen der EG-Richtlinien 2004/108/EG genügt; den harmonisierten europäischen Normen entspricht:...
