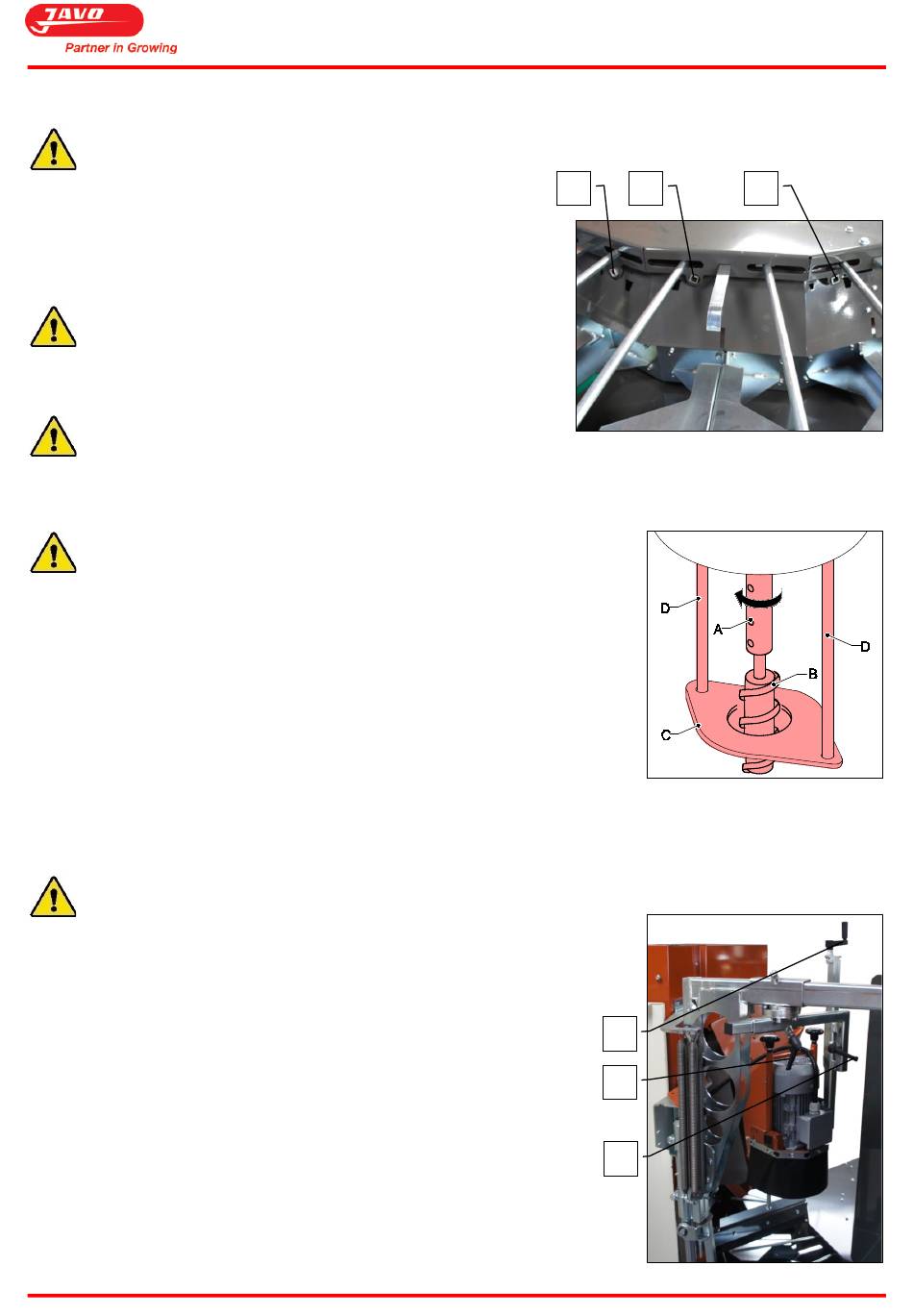

5.13 Topfbahn einstellen Plus X
Stellen Sie die Topfbahn ein, bevor Sie mit dieser Maschine arbeiten.
Es gibt drei verschiedene Verstellmöglichkeiten: Kranzhöhe (A),
hintere Stütze für den Topf (B) und Topfdurchmesser (C). Die
Topfbahn kann mit dem mitgelieferten verstellbaren
Schraubenschlüssel auf drei Arten eingestellt werden.
Die Greifer der Topfbahn sollten so weit oben wie möglich auf
den Topfrand eingestellt werden. Sorgen Sie dafür, dass die
Greifer den Topf nicht zu straff fassen. Es muss beidseitig ein
Spielraum von ca. 3 mm vorhanden sein.
Bohreinheit + Bürste + Abstreifer müssen in der höchsten
Position sein. Überprüfen Sie, ob die Topfbahn gestartet
werden kann. Stellen Sie sicher, dass die Topfbahn hindernisfrei rotieren kann.
5.14 Bohrlochgröße einstellen
Stellen Sie die Bohrlochgröße ein, bevor Sie mit dieser Maschine arbeiten.
Die Bohrlochgröße ist von der zu pflanzenden Größe des Pflanzguts abhängig.
Der Bohrer (B) ist mit 2 Innensechskantschrauben (A) im Bohrerhalter des
Bohrmotors befestigt. Diese Innensechskantschrauben müssen auf der flachen
Seite der Bohrhülse eingeschraubt werden.
Die Bohrplatte (C) für den Bohrer besitzt ein Bohrloch, dessen Durchmesser ca. 10
mm größer als der Bohrer ist. Diese Bohrplatte muss mit 2 Kontermuttern am
unteren Ende der Bohrstangen (D) befestigt werden.
Die Tiefe des Pflanzlochs ist vom Stand des verstellbaren Bohrers abhängig. Verstellen Sie die Tiefe mittels Einsetzen
des Bohrers (B) in den Bohrerhalter (A).
Empfohlener Abstand von Bohrerspitze zu Bohrplatte beträgt 1-2 cm.
Arbeitsweise Höhe einstellen:
1. Lösen Sie Knebel (A).
2. Verstellen Sie die Höhe des Bohrers mit dem Handrad (C).
3.
Drehen Sie Knebel (A) wieder fest.
Arbeitsweise für seitliche Einstellung:
1. Lösen Sie Knebel (B).
2. Verstellen Sie den Bohrer in seitlicher Richtung.
3. Drehen Sie Knebel (B) wieder fest.
Version 2016-2
Bedienungsanleitung Javo Plus / Plus X Topfmaschine
