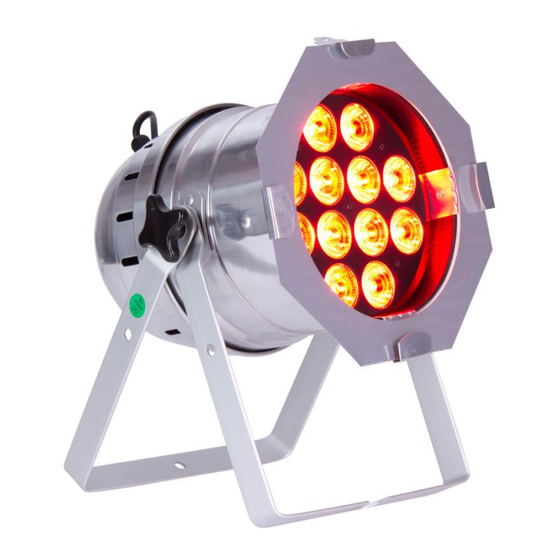

Lightmaxx LED PAR 64 COMPLETE POLISH Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LightmaXX
LED PAR 64 COMPLETE
POLISH
LIG0010663-000
02/2019
Bedienungsanleitung
User's Manual
DEUTSCH/ENGLISCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lightmaxx LED PAR 64 COMPLETE POLISH

Inhaltszusammenfassung für Lightmaxx LED PAR 64 COMPLETE POLISH

  • Seite 1 DEUTSCH/ENGLISCH LightmaXX LED PAR 64 COMPLETE POLISH LIG0010663-000 02/2019 Bedienungsanleitung User’s Manual...
  • Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
  • Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
  • Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.

  • Seite 5: Lieferumfang

    Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX LED PAR 64 COMPLETE wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß...

  • Seite 6: Betriebsart Dmx

    DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
  • Seite 7 DEUTSCH 3 Kanal Modus Kanal Wert Funktion 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%) 4 Kanal Modus Kanal Wert Funktion 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%) 000-255 Weiß (0-100%) 5 Kanal Modus Kanal Wert Funktion 000-255 Rot (0-100%) 000-255...
  • Seite 8 DEUTSCH 7 Kanal Modus Kanal Wert Funktion 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%) 000-255 Weiß (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%) 000-255 Strobe (0-100%) 8 Kanal Modus Kanal Wert Funktion 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%) 000-255...

  • Seite 9: Betriebsart Statisch, Auto Oder Sound

    DEUTSCH 9 Kanal Modus Kanal Wert Funktion 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%) 000-255 Weiß (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%) 000-255 Master Dimmer (0-100%) 000-000 001-005 Sound control 006-010 011-255 Strobe (Geschwindigkeit ansteigend) 000-007 BLACKOUT 008-255 Colour Macro (30 Farben) Betriebsart Statisch, Auto oder Sound:...

  • Seite 10: Anschlüsse Und Bedienelemente

    DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung LEDs LCD Display Anschluss für Netzkabel Menü-Tasten DMX Eingang (3-pol) Feststellschraube DMX Ausgang (3-pol) Montagebügel Sicherung...

  • Seite 11: Die Menüstruktur Im Detail

    DEUTSCH Menü: Die Navigation im Menü erfolgt über die vier Men as en un er al splays. M er„Mod “- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Wenn im Display die Werte blinken, können Sie über die UP/DOWN Tasten verändert...
  • Seite 12 DEUTSCH CHANG6（6 Farben im Wechsel） SP01-99 F00-99 Hier stellen Sie die Wechselgeschwindigkeit von SP01-SP99 ein. F00 ist für die Strobe-Funktion mit der Geschwindigkeit von F00-F99. DREAM (weicher Farbübergang) SP01-99 F00-99 Hier stellen Sie die Wechselgeschwindigkeit von SP01-SP99 ein. F00 ist für die Strobe-Funktion mit der Geschwindigkeit von F00-F99. Einstellen der internen Sound to Light Empfindlichkeit: Wenn das Display zeigt: SOUND...

  • Seite 13: Spezifikationen

    DEUTSCH Spezifikationen: Model LED PAR 64 COMPLETE Lichtquelle 12 x 12 Watt RGBAWUV LED PCB Source PWM (Pulse Width Modulation) 3 kHz Linsenoptik 40 mm Edison EDOL Abstrahlwinkel 25° Beleuchtungsstärke 27.000 Lux @ 1 m Kühlung Aktiv temperaturgesteuert Lüfter erst aktiv ab 3. Farben auf 100% und 4. Temperaturregler Farben über 60% DMX Anschluss...

  • Seite 14: Reinigung

    DEUTSCH Fehlerbehebung: e na l en e en als r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre...
  • Seite 15 DEUTSCH Entsorgung Ihres Altgerätes: Gerät nicht über den Hausmüll entsorgen! Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihrer dafür zuständigen kommunalen Entsorgungsstelle. Die in Ihrem Land gültigen Vorschriften sind zu beachten! Hersteller: MUSIC STORE professional GmbH, Istanbulstraße 22-26,...
  • Seite 16 DEUTSCH Notizen MS ID: LIG0010663-000 02/2019...
  • Seite 17 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
  • Seite 18 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
  • Seite 19 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.

  • Seite 20: Intended Use

    Intended use: The LightmaXX LED PAR 64 COMPLETE was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
  • Seite 21 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
  • Seite 22 ENGLISH 3 channel mode Channel Value Function 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 4 channel mode Channel Value Function 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 5 channel mode Channel Value Function 000-255 Red (0-100%) 000-255...
  • Seite 23 ENGLISH 7 channel mode Chanel Value Function 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%) 000-255 Strobe (0-100%) 8 channel mode Channel Value Function 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255...
  • Seite 24 ENGLISH 9 channel mode Channel Value Function 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%) 000-255 Master Dimmer (0-100%) 000-000 001-005 Sound control 006-010 011-255 Strobe (Speed increasing) 000-007 BLACKOUT 008-255 Colour Macro (30 colours) Operating function:...

  • Seite 25: Connections And Controls

    ENGLISH Connections and controls: Designation Designation LEDs LCD display Power Input Menu keys DMX Input (3 pin) Locking screw DMX Output (3 pin) Mounting bracket Fuse...

  • Seite 26: The Menu Structure In Detail

    ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: If the values flash in the display, you can change them using the UP/DOWN keys.
  • Seite 27 ENGLISH 3. CHANG6（6 colours in change） SP01-99 F00-99 Here you can set the change speed of SP01-SP99. F00 is for the strobe function with the speed of F00-F99. 4. DREAM (soft colour fading) SP01-99 F00-99 Here you can set the change speed of SP01-SP99. F00 is for the strobe function with the speed of F00-F99.
  • Seite 28 ENGLISH Specifications: Model LED PAR 64 COMPLETE Light source 12 x 12 Watt RGBAWUV LED PCB Source PWM (Pulse Width Modulation) 3 kHz Lens optics 40 mm Edison EDOL Beam angle 25° Illumination 27.000 Lux @ 1 m Cooling Active temperature controlled Fan only active from 3.
  • Seite 29 ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsure, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the mains connection and the fuse Check the cable connections No reaction in DMX mode Check your DMX address setting...
  • Seite 30 ENGLISH Disposal of your old device: Do not dispose of the device with household waste! This device is subject to the WEEE Directive (Waste Electrical and Electronic Equipment) in its currently valid version. The device will be disposed of by an approved waste disposal company or your local waste disposal office.
  • Seite 31 ENGLISH Notes MS ID: LIG0010663-000 02/2019...
