Schaltplan - Falcon Professional+ FX 100 Gebrauchsanleitung & Installations Anleitung

Elektro-gas-herd
Inhaltsverzeichnis

Werbung

9.

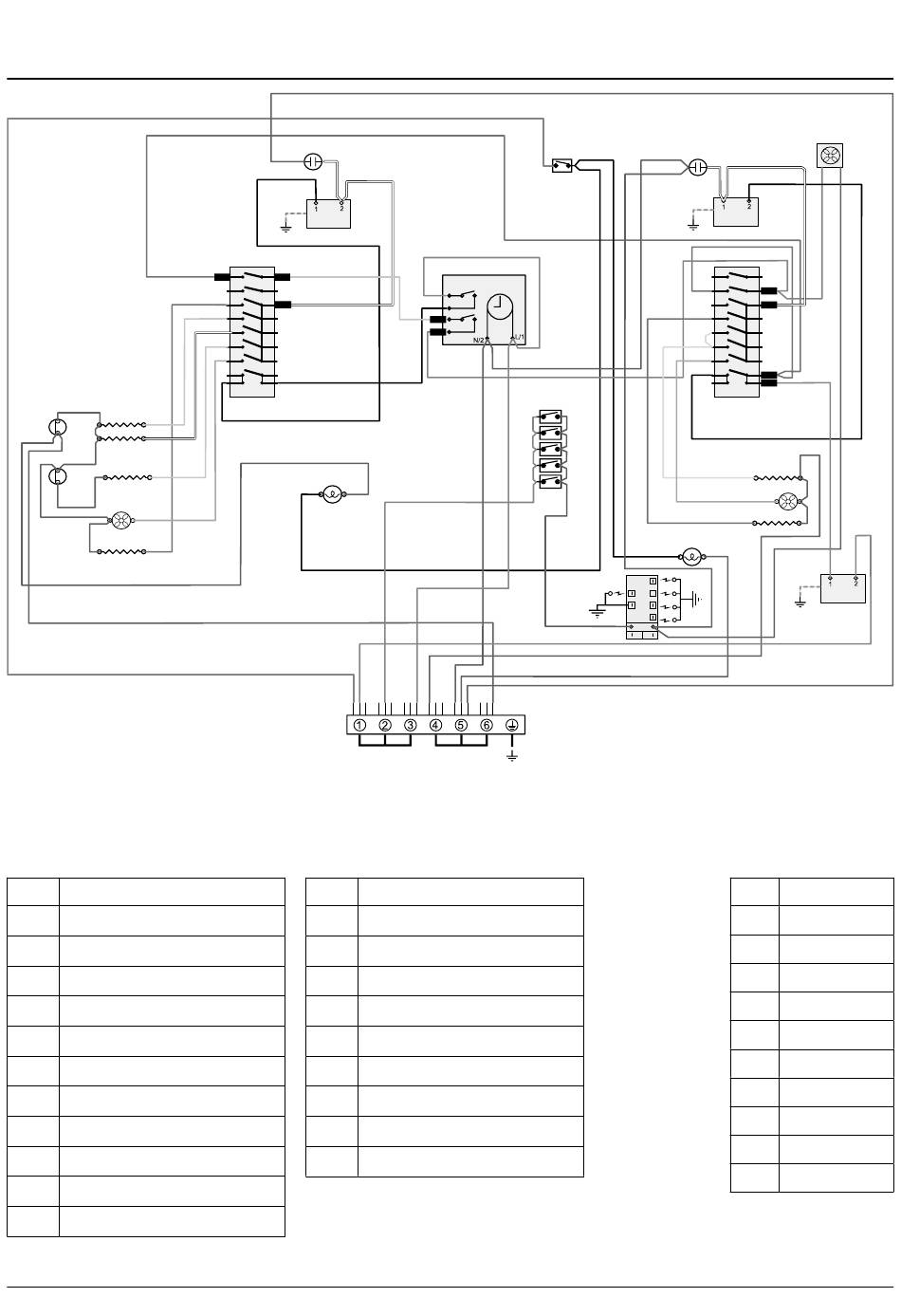

Schaltplan

b
X10
gr
X27
w
b
b
X11
b
X09
y
X27
b
b
or
X16
r
b
X08
Legende
Der im Schaltplan gezeigte Anschluss gilt für eine Phase. Nennwerte sind für 230 V 50 Hz.
Code Bezeichnung
X05
Linke Backofen Thermostat
X06
Linke Multifunktionsschalter
X08
Linke Backofen Basiselement
X09
Linkes Ofenlüfterelement
X10
Oberes Ofenelement links (außen)
X11
Oberes Ofenelement links (innen)
X12
Backofen-Thermostat, rechts
X13
Multifunktionsschalter, rechts
X15
Backofen-Element, rechts
X16
Backofen-Lüfter
X17
Uhr
X26
b
w
bk
g/y
X05
X06
r
y
8
P8
7
P7
w
6
P6
r
5
P5
gr
4
P4
w
3
P3
y
2
P2
or
1
P1
bk
P028728
bk
b
bk
X31
br
br
Code Bezeichnung
X24
Kühlgebläse
X26
Neonanzeige
X27
Wärmeschutzschalter
X28
Zündschalter
X30
Funkenerzeuger
X31
Backofenleuchte(n)
X32
Schalter Backofenleuchte
X38
Rechter Backofen Basiselement
X41
Rechter Backofen Thermostat Schutz
br
w
r
X17
br
bk
y
Flag
br
br
b
X28
br
br
b
b
br
br
b
b
b
L
N
E
33
X26
bk
b
w
bk
X32
b
g/y
8
r
7
6
r
5
y
4
3
y
2
or
1
bk
v
v
X31
bk
b
X30
f
d
e
c
b
v
a
1
2
b
Deutsch
X24
b
w
bk
br
X12
P8
br
P7
P6
w
P5
P4
P3
P2
r
P1
br
P028728
X13
b
X15
y
X16
or
b
X38
r
br
br
X41
g/y
Code Farbe
b
Blau
br
Braun
bk
Schwarz
or
Orange
r
Rot
v
Voilett
w
Weiß
y
Gelb
g/y
Grün / gelb
gr
Grau
