Antriebs-
einheit
3. ANFORDERUNGEN AN DIE DRUCKLUFTZUFUHR UND EINSTELLUNG
Während Crimpkopf oder Werkzeugaufnahme demontiert sind, muss die Antriebseinheit von der
GEFAHR
Druckluft getrennt sein.
Der ordnungsgemäße Betrieb der Antriebseinheit (pneumatische Werkzeugbaugruppen) erfordert eine
angemessene Luftzufuhr mit einem konstanten Druck zwischen 620 und 690 kPa [90 und 100 psi]. Ein Druck
von weniger als 620 kPa [90 psi] ist nicht ausreichend für korrekte Crimpverbindungen. Ein Druck von mehr
als 690 kPa [100 psi] kann Schäden am Werkzeugsystem verursachen.
Ein Filter und ein Wasserabscheider, ein Regler sowie eine Schmiervorrichtung müssen den
Werkzeugbaugruppen vorgeschaltet sein, um deren zuverlässige Leistung und Langlebigkeit sicherzustellen.
Zum Verbinden der Werkzeuge mit der Luftzufuhr wird die Verwendung von Schnellkupplungen empfohlen.
Werden keine Schnellkupplungen verwendet, ist die Luftleitung mit einer pneumatischen Verrieglung
auszustatten, die nach dem Abschalten die Luft ablässt. Diese Teile sind kundenseitig bereitzustellen.
Es wird dringend empfohlen, die Montage dieser Teile an jeder einzelnen Werkzeugstation gemäß der in
Abbildung 5 dargestellten Anordnung vorzunehmen. Die Teile sind möglichst nahe an der
Werkzeugbaugruppe zu montieren. Vorzugsweise dort, wo der Druckluftschlauch des Werkzeuges an die
Luftzufuhr angeschlossen wird. Es ist sicherzustellen, dass die Teile alle 40 Betriebsstunden vom Bediener
oder dem Wartungspersonal geprüft werden.
Abbildung 5 enthält eine Liste mit Herstellerempfehlungen und eine Aufstellung der Vorteile dieser Ausrüstung.
Rev C
Anschluss für
Druckluftzufuhr

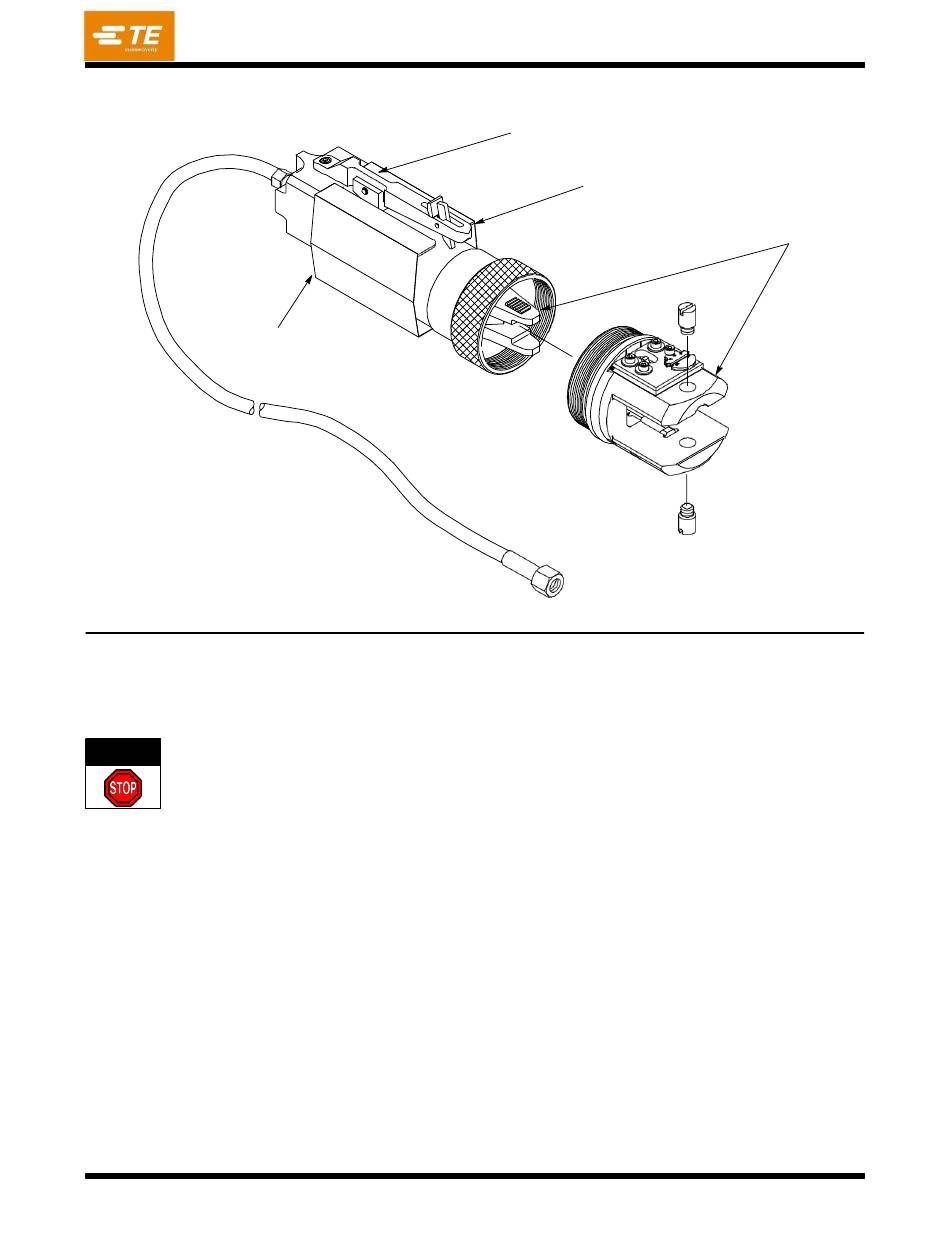

Abbildung 4
Hand-
schalter
Schalt-
hebel
409-10039-DE
Typische Ausführung
einer Nocke mit
Werkzeughalter
8 von 18
