Diese Systeme beruhen auf einem einzigartigen System von modularem Aufbau, wobei jedes System mit
der gleichen Antriebseinheit arbeitet. Die Unterschiede zwischen den Systemen ergeben sich aus den
Erweiterungen, die an der Antriebseinheit betrieben werden können, um die gewünschten
Systemfunktionen zu erhalten. Durch das modulare System kann der Bediener unter Beibehaltung der
Funktionalität von einem zum anderen System wechseln, ohne dass zusätzliche Kosten für weitere
Antriebseinheiten anfallen. So kann der Bediener mit nur einer Antriebseinheit die Funktionen des
gesamten Systems nutzen.
Das handbediente System verfügt über einen direkt an der Antriebseinheit montierten Handschalter mit der
der Bediener das Tool auslöst. Der Bediener hat die volle Kontrolle über den gesamten Crimpzyklus. Beim
Betätigen des Handschalters muss der Bediener den Schalter vorübergehend festhalten, damit die Backen
oder Matrizen der Crimpköpfe schließen. Außerdem muss der Bediener darauf achten, den Schalter nicht zu
lange zu betätigen, da es sonst zu einer Überlastung der Crimpköpfe kommen kann.
Alle in Abbildung 1 dargestellten Werkzeugaufnahmen sind mit der Antriebseinheit kompatibel. Damit besteht
bei dem System die Möglichkeit, jeden der entsprechenden Crimpköpfe oder Adapter einzusetzen. Das System
eignet sich daher zum Crimpen von Kabelschuhen und Spleiße über den gesamten Bereich der angegebenen
Drahtstärken. Die Werkzeugaufnahmen sind untereinander austauschbar. So bieten sie dem Bediener
maximale Flexibilität und zukunftssichere Aufrüstmöglichkeiten.
Die Funktion Logic Control der Werkzeugaufnahmen sorgt für gleichmäßige und wiederholbare Crimpzyklen.
Das Ergebnis sind fehlerfrei gecrimpte Produkte ohne teilgecrimpte Verbindungen. Sobald die Antriebseinheit
betätigt wurde (per Handschalter), muss der Bediener diese vorübergehend weiter betätigen, um
sicherzustellen, dass das Werkzeug einen vollständigen Crimpzyklus ausführt.
Der Datumscode ist auf dem Werkzeug angegeben. Der Datumscode ist im Format JJWW angegeben. JJ ist
das Herstellungsjahr, WW die Woche der Herstellung. Wenn ein Gerät beispielsweise den Datumscode 0642
trägt, dann wurde es in der 42. Kalenderwoche des Jahres 2006 hergestellt.

2.1. Antriebseinheit

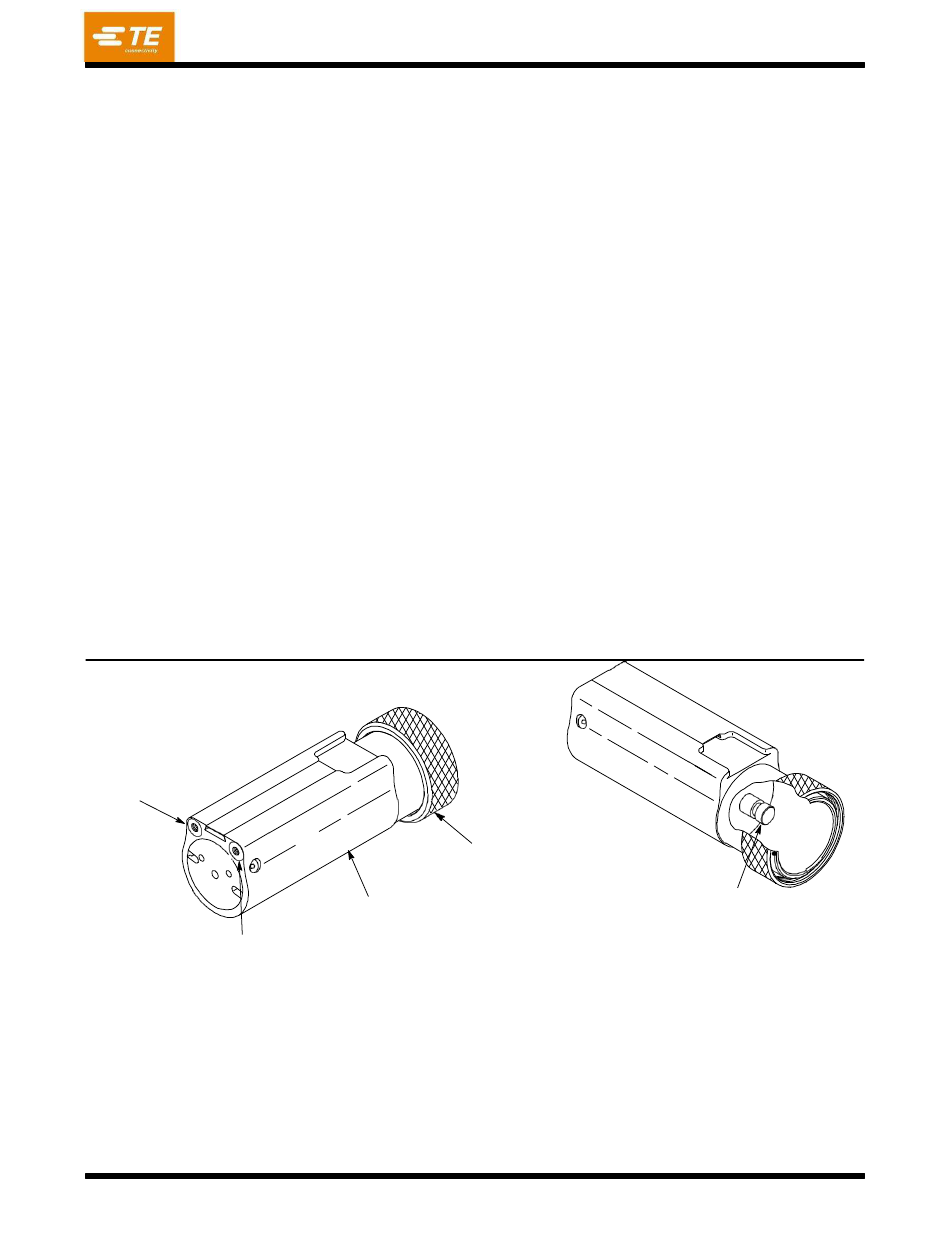

Die Antriebseinheit (dargestellt in Abbildung 2) verfügt über zwei Anschlüsse (auf der Rückseite). Sie dienen
dazu, den Kolben der Antriebseinheit aus- und einzufahren. Bei Luftzufuhr bewegt sich der Kolben in
zwei Stufen. Ausfahren oder Einfahren der Kolbenstange erfolgen an der Vorderseite der Antriebseinheit. An
der Vorderseite der Antriebseinheit befindet sich ein Spannring zur Montage der verschiedenen
Werkzeugaufnahmen.
Rückansicht
Lufteinlass
Luftablass
Rev C
Antriebseinheit
Spann-
ring
Druckluft
zylinder-
körper
Technische Daten
Gewicht
Maße:
Länge
Durchmesser
Luftzufuhr
Lärmpegel (max.)
Vibration
Abbildung 2
409-10039-DE
Vorderansicht
Kolben-
stange
0,36 kg [0,78 lbs]
114 mm [4,5 in.]
51 mm [2 in.]
620 - - - 690 kPa [90 - - - 100 psi]
90 - - - 95 dBA
2
<2,5 m/s
