Handbedientes System - Te Connectivity Micro Bedienungsanleitung/Übersetzung Der Originalanleitung

Abbildung 3 zeigt eine typische Werkzeugaufnahme mit dazugehörigem Crimpkopf, angeschlossen an die
Antriebseinheit. Jeder Werkzeughalter ist mit einer eigenen Nocke ausgestattet, die direkt mit der
Kolbenstange der Antriebseinheit verbunden ist. Sobald die Nocke mit der Kolbenstange verbunden wurde und
mit der Einstellschraube gesichert ist, kann die entsprechende Werkzeugaufnahme auf die Nocke geschoben
werden. Der Spannring wird anschließend auf das Gewinde am unteren Teil der Werkzeugaufnahme
geschraubt. Er befestigt die Werkzeugaufnahme sicher an der Antriebseinheit. Der entsprechende Crimpkopf
oder Adapter wird dann auf die Werkzeugaufnahme montiert. Ist alles korrekt montiert, lässt sich der Kopf der
Antriebseinheit samt Nocke und Werkzeugaufnahme in jede Richtung frei drehen. Die Drehbewegung
ermöglicht dem Crimpkopf oder Adapter freie Beweglichkeit, wenn der Bediener einen Kabelschuh oder Spleiß
mit Draht in den Crimpkopf oder den Adapter einführt.
2.2. Handbedientes System (Non-Logic)
Während Crimpkopf oder Werkzeugaufnahme demontiert sind, muss die Antriebseinheit von der
GEFAHR
Druckluft getrennt sein.
Das per Hand bediente System (dargestellt in Abbildung 4) ist mit einem auf der Rückseite der Antriebseinheit
montierten Handschalter ausgestattet. Der Handschalter verfügt über ein manuell betriebenes Vier -
Ventil mit einem Einlass (zum Anschluss an die Hauptluftzufuhr) und zwei Auslässen, die zu den Einlässen der
Antriebseinheit passen. Der Handschalter dient zur Steuerung der Luftzufuhr, womit der Kolben der
Antriebseinheit entweder aus- oder eingefahren wird.
Wird der federgespannte Schalthebel in Richtung Druckluftzylinder der Antriebseinheit gedrückt, wird der
Kolben ausgefahren. Wird der federgespannte Schalthebel losgelassen, kehrt er in seine Ausgangsstellung
zurück und der Kolben wird eingefahren. Wie bereits oben beschrieben, kann jeder Werkzeughalter (mit einem
entsprechenden Crimpkopf oder Adapter) an der Antriebseinheit montiert werden, wie in Abbildung 3
dargestellt.
Der Kopf der Antriebseinheit
ist in jeder Richtung frei
drehbar
Rev C

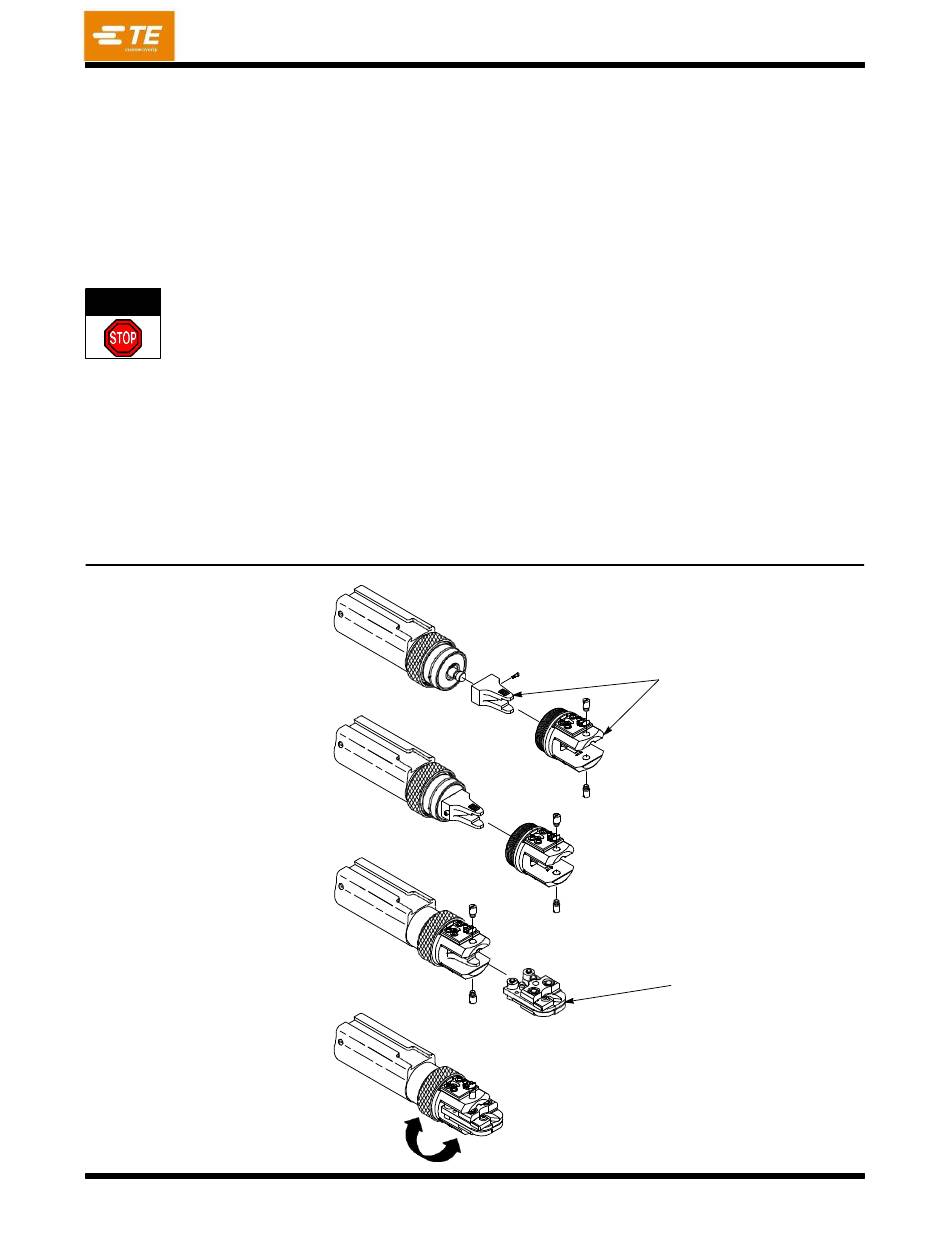

Abbildung 3
409-10039-DE
- - Wege-
Typische
Ausführung
einer Nocke
mit
Werkzeug-
halter
Typischer
Crimpkopf
